Peugeot 308: Desmontaje-montaje : Captador de velocidad de rueda trasera

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos(respetar la reglamentación vigente en el país correspondiente).

1. Utillaje

Material : Útil de diagnosis.

2. Operaciones preliminares

Colocar el vehículo sobre un puente elevador de 2 columnas.

ATENCIÓN : Realizar las operaciones necesarias antes de desconectar la batería de servicio .

ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.

Desconectar la o las baterías de servicio(según equipamiento).

3. Desmontaje

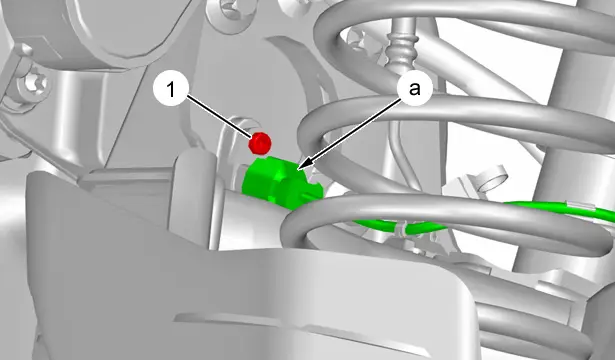

Desconectar el conector  (en "a").

Desmontar el tornillo (1) del captador de velocidad de rueda trasera .

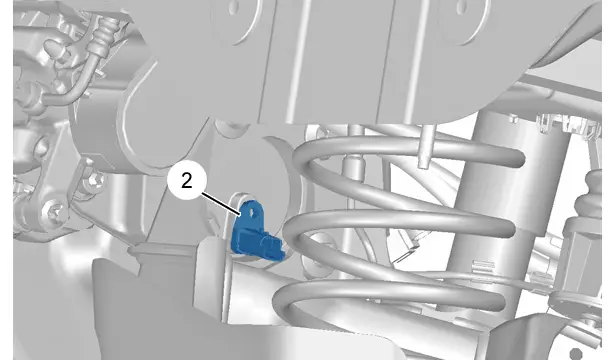

Desmontar el captador de velocidad de rueda trasera (2).

4. Montaje

CADENA DE TRACCIÓN MHEV O CADENA DE TRACCIÓN TÉRMICA

ATENCIÓN : Respetar los pares de apriete .

CADENA DE TRACCIÓN PHEV

ATENCIÓN : Respetar los pares de apriete .

CADENA DE TRACCIÓN ELÉCTRICA

ATENCIÓN : Respetar los pares de apriete .

ATENCIÓN : Evitar los golpes en la cabeza del captador de rueda trasera (2).

Controlar la limpieza del captador de velocidad de rueda trasera (2).

Montar de nuevo :

• El captador de velocidad de rueda trasera (2)
• El tornillo (1)

Volver a conectar el conector  (en "a").

5. Operaciones complementarias

Poner el vehículo sobre sus ruedas.

ATENCIÓN : Realizar las operaciones que deben realizarse después de reconectar la batería de servicio .

ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.

Conectar la o las baterías de servicio(según equipamiento).

Efectuar una lectura y un borrado de los códigos defectos ; Con un útil de diagnosis.
