Peugeot 308: Desmontaje - montaje : Calculador supervisor de la cadena de tracción eléctrica

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos(respetar la reglamentación vigente en el país correspondiente).

1. Operación previa

ATENCIÓN : Realizar las operaciones que se deberán efectuar antes de desconectar la batería de servicio .

Desconectar las baterías de servicio (Según el procedimiento específico ).

2. Desmontaje

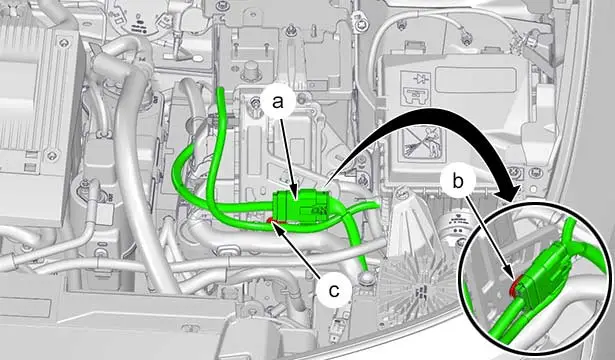

Desconectar el conector (en "a").

Desgrapar el conector (en "b").

Desgrapar el haz de cables eléctrico (en "c").

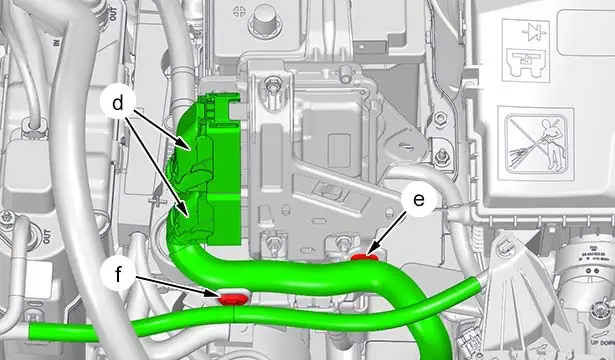

Desconectar los 2 conectores (en "d").

Desgrapar las cablerías eléctricas(en "e", "f").

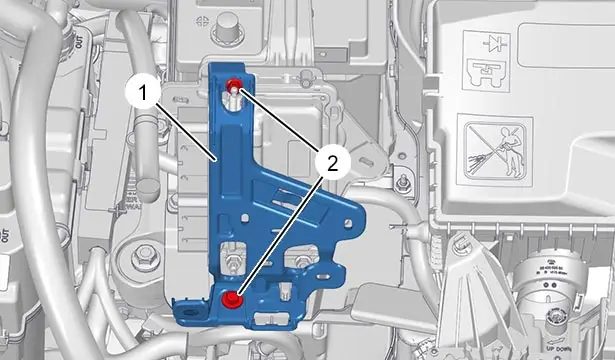

Desmontar :

• Las tuercas (2)
• El soporte (1) del calculador supervisor de la cadena de tracción eléctrica

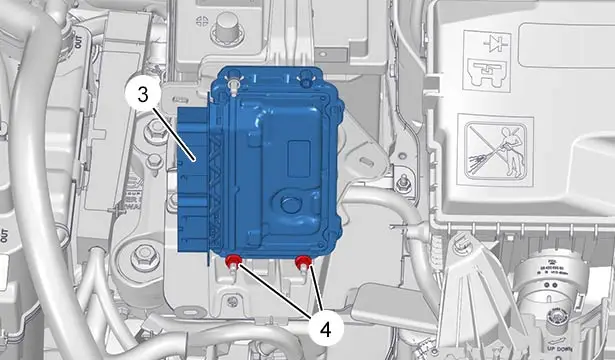

Desmontar :

• Las tuercas (4)
• El calculador supervisor (3) de la cadena de tracción eléctrica

3. Montaje

ATENCIÓN : Respetar los pares de apriete .

Montar de nuevo :

• El calculador supervisor (3) de la cadena de tracción eléctrica
• Las tuercas (4)
• El soporte (1) del calculador supervisor de la cadena de tracción eléctrica
• Las tuercas (2)

Volver a conectar los 2 conectores (en "d").

Grapar las cablerías eléctricas (en "e", "f").

Volver a conectar el conector (en "a").

Grapar :

• El conector (en "b")
• El haz de cables eléctrico (en "c")

4. Operaciones complementarias

ATENCIÓN : Realizar las operaciones que se deberán efectuar después de desconectar la batería de servicio .

Conectar las baterías de servicio (Según el procedimiento específico ).

5. Aprendizaje - inicialización

NOTA : En caso de sustitución, iniciar el calculador supervisor (3) de la cadena de tracción eléctrica ; Con la ayuda del útil de diagnosis .

Efectuar una lectura y un borrado de los códigos defectos ; Con el útil de diagnosis.

Poner en tensión la máquina eléctrica de tracción.
