Peugeot 308: Desmontaje - montaje : Captador de depresión del circuito de frenada - Captador de depresión de frenada relativa

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos(respetar la reglamentación vigente en el país correspondiente).

1. Operaciones preliminares

ATENCIÓN : Realizar las operaciones necesarias antes de desconectar la batería de servicio .

ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.

Desconectar la o las baterías de servicio(según equipamiento).

Desmontar la batería de servicio .

2. Desmontaje

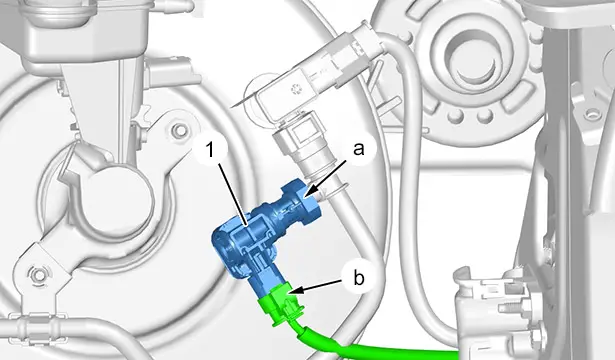

2.1. Captador de depresión de frenada relativa (si equipado)

Desconectar el conector(en "b").

Desacoplar el captador (1) de depresión de frenada relativa(en "a").

Desmontar el captador (1) de depresión de frenada relativa.

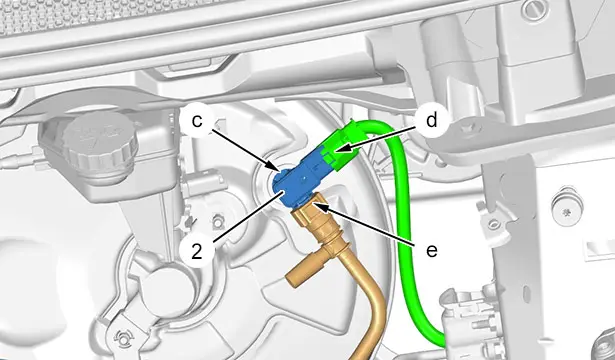

2.2. Captador de depresión del circuito de frenada

Desconectar el conector(en "d").

Dégager le capteur de dépression (2) du circuit de freinage (en "c").

Desmontar el captador de depresión (2) del circuito de frenada(en "e").

3. Poner

3.1. Captador de depresión del circuito de frenada

Montar de nuevo :

• El captador (2) de depresión del circuito de frenada(en "e")
• El captador (2) de depresión del circuito de frenada(en "c")

Volver a conectar el conector (en "d").

3.2. Captador de depresión de frenada relativa (si equipado)

Acoplar el captador (1) de depresión de frenada relativa(en "a").

Volver a conectar el conector (en "b").

4. Operaciones complementarias

Volver a montar la batería de servicio .

ATENCIÓN : Realizar las operaciones que deben realizarse después de reconectar la batería de servicio .

ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.

Conectar la o las baterías de servicio(según equipamiento).
