Peugeot 308: Desmontaje - montaje : Conducto de refrigeración

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos (respetar la reglamentación vigente en el país correspondiente).

IMPERATIVO : Antes de intervenir en el circuito de climatización, respetar las precauciones que deben tomarse.

ATENCIÓN : Retirar los obturadores de los colectores, bridas y racores únicamente al conectarlos al vehículo.

1. Sustitución sistemática de las piezas

Denominación	Cantidad
Junta tórica (Conductos de refrigeración)	38

2. Utillaje

Material : Estación de carga y reciclaje del circuito de refrigeración.

Útil	Referencia	Designación

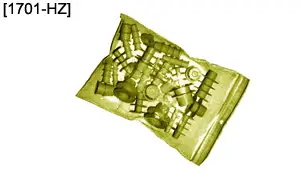

	[1701-HZ] (*)	Juegos de los obturadores
(*) Utilizar un equipamiento de taller normal si el útil especial no está disponible

3. Operaciones preliminares

ATENCIÓN : Realizar las operaciones que se deberán efectuar antes de desconectar la batería de servicio .

Desconectar las baterías de servicio (Según el procedimiento específico).

Vaciar el circuíto de refrigeración ; Con la estación de carga y el reciclado de circuito de refrigeración.

Desmontar (según equipamiento) :

• El cubremotor de máquina eléctrica de tracción
• La protección bajo motor
• El paragolpes delantero
• El deflector bajo el paragolpes delantero
• El faro delantero derecho

ATENCIÓN : No abrir el circuito de refrigeración de la cadena de tracción eléctrica.

Separar la caja de desgasificación (Sin abrir el circuito de refrigeración ).

4. Desmontaje

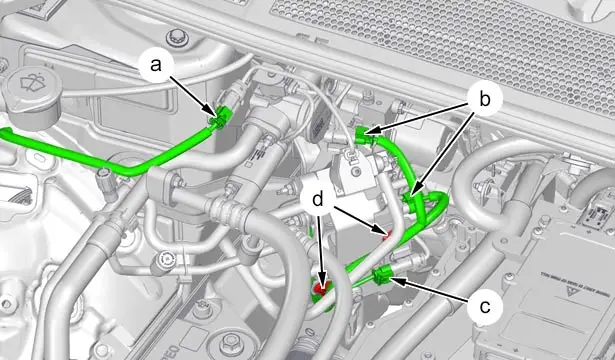

Desconectar los conectores (en "a", "b", "c").

Desgrapar el haz de cables eléctrico (en "d").

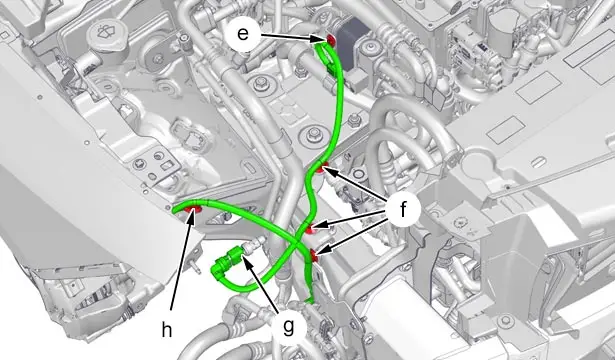

Desgrapar el haz de cables eléctrico (en "e","f","h").

Desconectar los conectores(en "g").

ATENCIÓN : Obturar, rápidamente, todos los conductos con el fin de evitar que se introduzca la humedad ; Con ayuda del útil [1701-HZ].

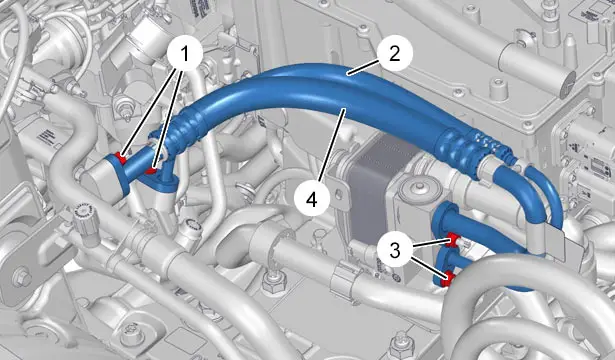

Desmontar :

• Las tuercas (1) y (3)
• El conducto de refrigeración alta presión (2) (Conducto de refrigeración / Intercambiador térmico agua-refrigeración )
• El conducto de refrigeración baja presión (4) (Conducto de refrigeración / Intercambiador térmico agua-refrigeración )

ATENCIÓN : Obturar, rápidamente, todos los conductos con el fin de evitar que se introduzca la humedad ; Con ayuda del útil [1701-HZ].

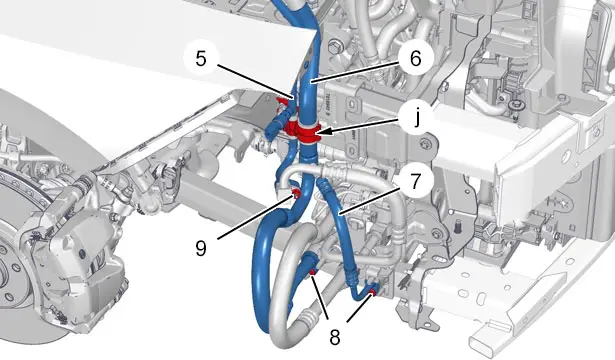

Soltar los conductos de refrigeración ‎(5),(6)(en "j").

Desmontar las tuercas (8),(9).

Separar :

• El conducto de refrigeración alta presión (5) (Conducto de refrigeración / Manorreductor pilotado )
• El conducto de refrigeración baja presión (6),(7) (Conducto de refrigeración / Manorreductor pilotado )

ATENCIÓN : Obturar, rápidamente, todos los conductos con el fin de evitar que se introduzca la humedad ; Con ayuda del útil [1701-HZ].

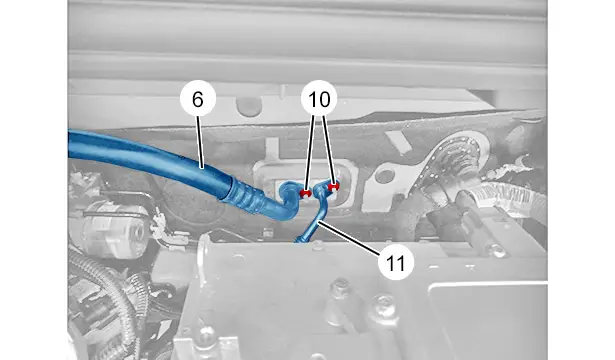

Desmontar las tuercas (10).

Separar :

• El conducto de refrigeración baja presión (6) (Manorreductor pilotado / Grupo de calefacción )
• El conducto de refrigeración alta presión (11) (Manorreductor pilotado / Grupo de calefacción )

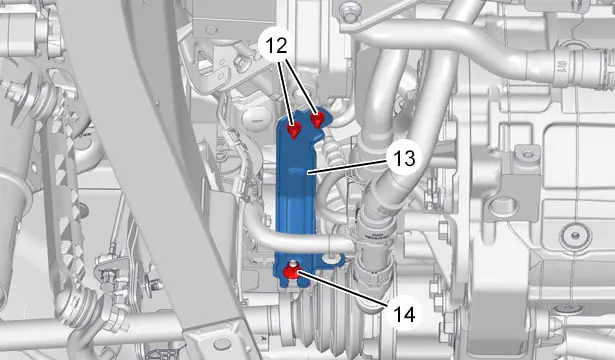

Desmontar(por la parte inferior) :

• Las tuercas (12),(14)
• La patilla (13)

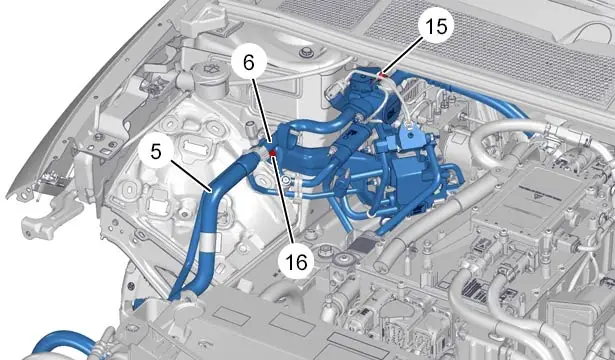

Desmontar :

• La tuerca (15)
• El tornillo (16)
• El conjunto conductos de refrigeración (5),(6)

ATENCIÓN : Obturar, rápidamente, todos los conductos con el fin de evitar que se introduzca la humedad ; Con ayuda del útil [1701-HZ].

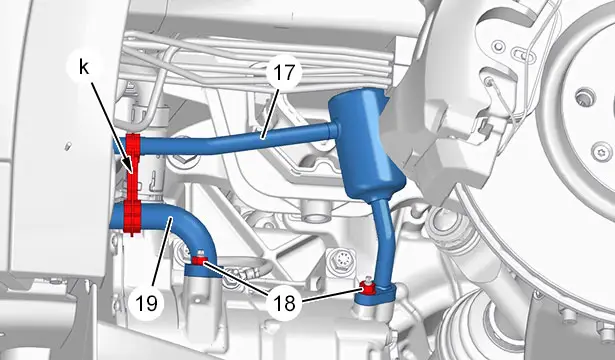

Soltar los conductos de refrigeración ‎(17), (19)(en "k").

Desmontar las tuercas (18).

Desacoplar :

• El conducto de refrigeración alta presión (17) (Compresor de refrigeración eléctrico / Condensador de agua )
• El conducto de refrigeración baja presión (19) (Compresor de refrigeración eléctrico / Conducto de refrigeración )

ATENCIÓN : Obturar, rápidamente, todos los conductos con el fin de evitar que se introduzca la humedad ; Con ayuda del útil [1701-HZ].

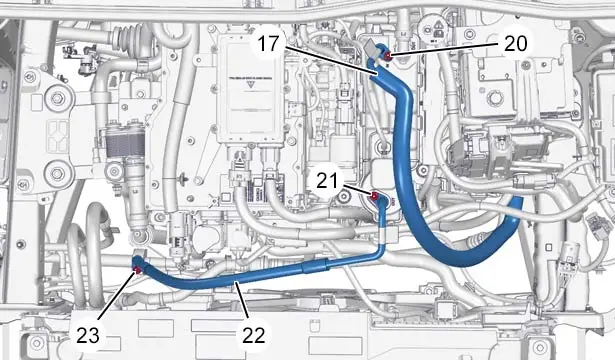

Desmontar :

• Las tuercas (20),(21),(23)
• El conducto de refrigeración alta presión (17) (Compresor de refrigeración eléctrico / Condensador de agua )
• El conducto de refrigeración alta presión (22) (Condensador de agua / Conducto de refrigeración )

ATENCIÓN : Obturar, rápidamente, todos los conductos con el fin de evitar que se introduzca la humedad ; Con ayuda del útil [1701-HZ].

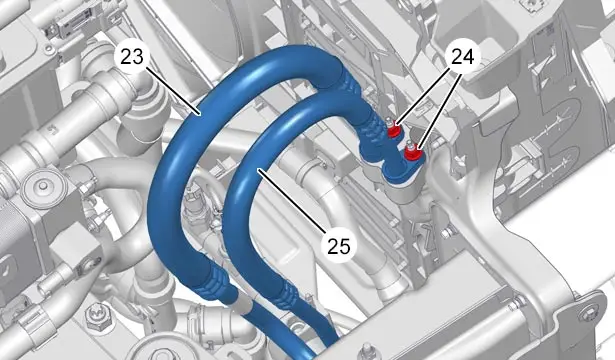

Desmontar las tuercas (24).

Separar :

• El conducto de refrigeración alta presión (25) (Evaporador de refrigeración compartimento motor / Válvula )
• El conducto de refrigeración baja presión (23) (Evaporador de refrigeración compartimento motor / Reductor de presión )

ATENCIÓN : Obturar, rápidamente, todos los conductos con el fin de evitar que se introduzca la humedad ; Con ayuda del útil [1701-HZ].

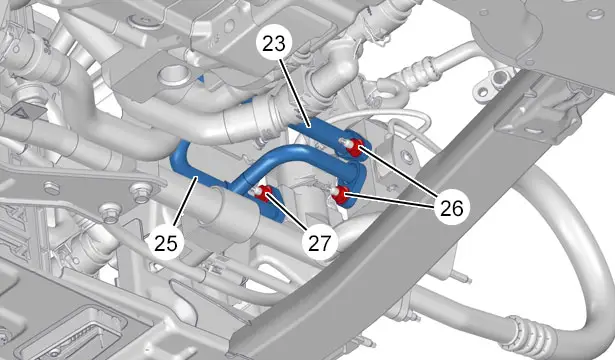

Desmontar :

• Las tuercas (26) y (27)
• El conducto de refrigeración alta presión (25) (Evaporador de refrigeración compartimento motor / Válvula )
• El conducto de refrigeración baja presión (23) (Evaporador de refrigeración compartimento motor / Válvula )

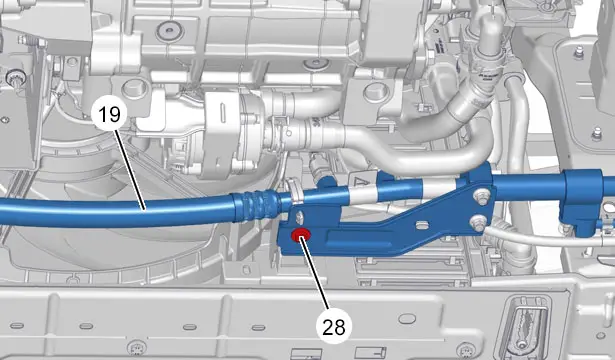

Desmontar el tornillo (28).

ATENCIÓN : Obturar, rápidamente, todos los conductos con el fin de evitar que se introduzca la humedad ; Con ayuda del útil [1701-HZ].

Separar el conducto de refrigeración baja presión (19) (Compresor de refrigeración eléctrico / Conducto de refrigeración ).

ATENCIÓN : Obturar, rápidamente, todos los conductos con el fin de evitar que se introduzca la humedad ; Con ayuda del útil [1701-HZ].

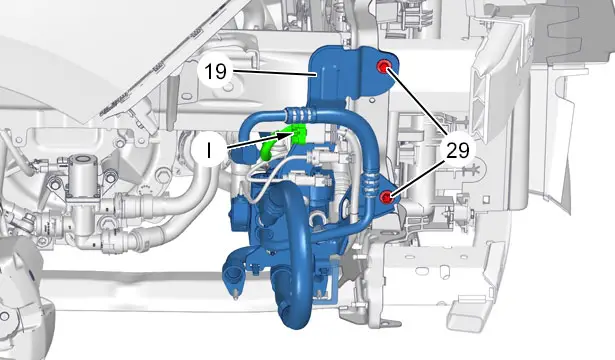

Desconectar el conector (en "l").

Desmontar :

• Los 2 tornillos (29)
• El conducto de refrigeración baja presión (19) (Compresor de refrigeración eléctrico / Conducto de refrigeración )

5. Montaje

ATENCIÓN : Respetar los pares de apriete .

ATENCIÓN : Controlar la limpieza de los conductos de refrigeración delante y detrás de los elementos del circuito de refrigeración.

NOTA : Poner juntas tóricas nuevas lubricadas con aceite para compresor de refrigeración antes de volver a poner los conductos de refrigeración.

ATENCIÓN : Cada una de las bridas de los conductos de refrigeración (5), (6) y (17), (19),(22),(23),(25) debe estar en apoyo sobre su interfaz antes de apretar las tuercas .

Montar de nuevo :

• El conducto de refrigeración baja presión (19) (Compresor de refrigeración eléctrico / Conducto de refrigeración )
• Los 2 tornillos (29)
• El tornillo (28)

Volver a conectar el conector (en "l").

Montar de nuevo :

• El conducto de refrigeración alta presión (25) (Evaporador de refrigeración compartimento motor / Válvula )
• El conducto de refrigeración baja presión (23) (Evaporador de refrigeración compartimento motor / Válvula )
• El conducto de refrigeración alta presión (25) (Evaporador de refrigeración compartimento motor / Válvula )
• El conducto de refrigeración baja presión (23) (Evaporador de refrigeración compartimento motor / Reductor de presión )
• Las tuercas (26) y (27)
• Las tuercas (24)

Montar de nuevo :

• El conducto de refrigeración alta presión (17) (Compresor de refrigeración eléctrico / Condensador de agua )
• El conducto de refrigeración alta presión (22) (Condensador de agua / Conducto de refrigeración )
• Las tuercas (20),(21),(23)

Acoplar :

• El conducto de refrigeración alta presión (17) (Compresor de refrigeración eléctrico / Condensador de agua )
• El conducto de refrigeración baja presión (19) (Compresor de refrigeración eléctrico / Conducto de refrigeración )

Poner las tuercas (18).

Grapar los conductos de refrigeración (17), (19)(en "k").

Montar de nuevo :

• El conjunto conductos de refrigeración (5),(6)
• La tuerca (15)
• El tornillo (16)
• La patilla (13)
• Las tuercas (12),(14)

Montar de nuevo :

• El conducto de refrigeración baja presión (6) (Manorreductor pilotado / Grupo de calefacción )
• El conducto de refrigeración alta presión (11) (Manorreductor pilotado / Grupo de calefacción )
• Poner las tuercas (10)

Montar de nuevo :

• El conducto de refrigeración alta presión (5) (Conducto de refrigeración / Manorreductor pilotado )
• El conducto de refrigeración baja presión (6),(7) (Conducto de refrigeración / Manorreductor pilotado )
• Las tuercas (8),(9)

Grapar los conductos de refrigeración (5),(6)(en "j").

Montar de nuevo :

• El conducto de refrigeración alta presión (2) (Conducto de refrigeración / Intercambiador térmico agua-refrigeración )
• El conducto de refrigeración baja presión (4) (Conducto de refrigeración / Intercambiador térmico agua-refrigeración )
• Las tuercas (1) y (3)

Grapar :

• El haz de cables eléctrico (en "e","f","h")
• El haz de cables eléctrico (en "d")

Volver a conectar :

• Los conectores (en "g")
• Los conectores (en "a", "b", "c")

6. Operaciones complementarias

Succionar en vacío el circuito de refrigeración (Como mínimo 35 minutos) ; Con la estación de carga y el reciclado de circuito de refrigeración.

Comprobar la estanquidad del circuito de refrigeración.

CADENA DE TRACCIÓN ELÉCTRICA

Empezar la carga del circuito de refrigeración .

Montar de nuevo :

• El faro delantero derecho
• El paragolpes delantero
• El deflector de paragolpes delantero
• La protección bajo caja
• La caja de desgasificación
• El cubremotor de máquina eléctrica de tracción

ATENCIÓN : Realizar las operaciones que se deberán efectuar después de desconectar la batería de servicio .

Conectar las baterías de servicio (Según el procedimiento específico).

ATENCIÓN : Después de realizar cualquier intervención en el circuito de refrigeración, proceder a su limpieza.

Para limpiar el circuito de refrigeración ; Con ayuda del útil de diagnóstico :

• Conectar el útil de diagnóstico
• Acceder al sub-menú : Calculador supervisor de la cadena de tracción eléctrica / Reparación / Intervención posventa / Limpieza del circuito de refrigeración
• Activar el procedimiento de limpieza del circuito de refrigeración

Controlar el funcionamiento de la refrigeración.
