Peugeot 308: Estampado en frío : Número de serie (VIN) en posventa

Peugeot 308 2021-2025 (P5) Manual de Taller / Carrocería :: Caja / Carrocería desnuda / Estampado en frío : Número de serie (VIN) en posventa

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Respetar las precauciones a adoptar para los elementos pirotécnicos .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos(respetar la reglamentación vigente en el país correspondiente).

IMPERATIVO : Todo el personal que intervenga en un vehículo con pilas de combustible montadas debe haber realizado recibido la formación específica de STELLANTIS necesaria para intervenir en estos vehículos(respetar la reglamentación vigente en el país correspondiente).

IMPERATIVO : Antes de realizar cualquier trabajo en la estructura de un vehículo equipado con una batería de tracción, el vehículo deberá estar sin tensión.

ATENCIÓN : Todas las superficies decapadas deben de ser protegidas por un proceso homologado de recincaje electrolítico con cinc .

1. Reglamentación

ATENCIÓN : Consultar la reglamentación nacional en vigor.

2. Es posible el troquelado en frío en los siguientes casos

2.1. Primer caso

Sustitución de la pieza de recambio que lleva el número de serie troquelado en frío.

Ausencia del número de serie troquelado en frío.

2.2. Segundo caso

Defecto de acceso visual tras una modificación no prevista por el fabricante.

Número de serie ilegible debido a una corrosión importante.

Número de serie oculto (Añadido de productos).

Signos de intervención en la zona del número de serie (Soldadura y amolado simétrico).

3. Información

3.1. Características del número de serie

El tamaño reglamentario de los punzones para golpes en frío es de 7 mm como mínimo o 8 mm.

El número de serie está compuesto por 17 caracteres.

El número de serie está siempre situado en la parte derecha del vehículo.

Según el vehículo, el número de serie puede troquelarse en una o dos líneas.

En todos los casos, el troquelado en frío del número de serie debe realizarse en una pieza de estructura.

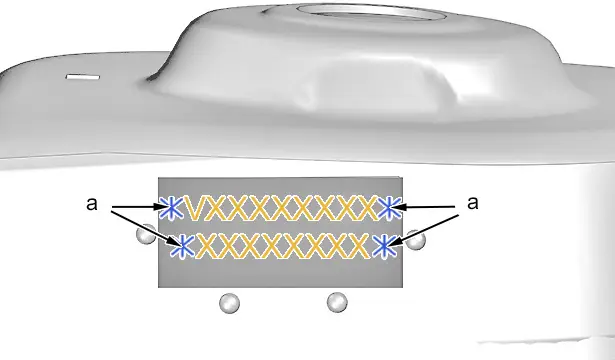

3.2. Características del troquelado en frío del número de serie (VIN) en posventa

"a" : Carácter no alfanumérico.

Para el troquelado en frío, no es obligatorio grabar la marca.

Cada línea de las que constituye un número de serie debe delimitarse en sus extremos con el símbolo "a".

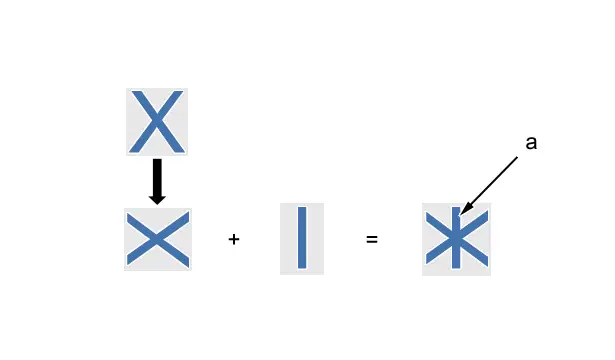

3.3. Creación del símbolo

El símbolo "a" se obtiene troquelando la letra "X" colocada en horizontal y superponiendo la letra "I".

El troquelado en frío de un número de serie debe ser realizado por un servicio oficial de la marca del fabricante.

4. Utillaje

Materiales :

  • Maletín de punzones de troquelado de 7 mm
  • Martillo de mecánico

Útil Referencia Denominación

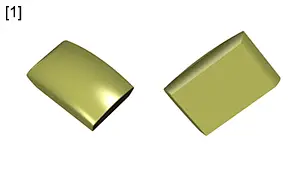

[1] Tas americano de carrocero

Utilizar el tas americano para evitar cualquier deformación de la chapa durante el troquelado.

Colocar el tas americano en la cara opuesta de la zona del troquelado en frío.

5. Operaciones preliminares

ATENCIÓN : Para prevenir la corrosión, el troquelado en frío debe realizarse antes de la pintura.

Desmontar los elementos necesarios para colocar el tas de carrocero y los punzones de troquelado.

6. Estampado en frío

NOTA : Son necesarios 2 operarios para esta operación.

7. Troquelado en frío del número de serie (VIN)

ATENCIÓN : El número de serie está siempre situado en la parte derecha del vehículo.

El número de serie puede troquelarse cerca del original: debajo, encima, al lado.

Consultar gama : Implantación : Troquelado en frío del número de serie (VIN).

El troquelado del número de serie (VIN) puede requerir el desmontaje de algún elemento.

Ejemplo : Parabrisas, rejilla de toma de aire, protección del salpicadero, etc..

8. Protección

Aplicar una capa de imprimación fosfatante en la zona desnuda.

Efectuar el pintado.

9. Montaje

Volver a montar los elementos previamente desmontados.

Ejemplo : Parabrisas, rejilla de toma de aire, protección del salpicadero, etc..
