Peugeot 308: Sustitución : Apoyo absorbedor de paragolpes delantero

IMPERATIVO : Antes de realizar cualquier intervención en la estructura de un vehículo equipado con baterías de tracción, un técnico habilitado debe haber apagado totalmente el vehículo.

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Respetar las precauciones a adoptar para los elementos pirotécnicos .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos (respetar la reglamentación vigente en el país correspondiente).

ATENCIÓN : Todas las superficies decapadas deben de ser protegidas por un proceso homologado de recincaje electrolítico con cinc .

ATENCIÓN : El número de puntos o de cordones de soldadura necesarios para el ensamblado de una pieza nueva debe ser idéntico al número de puntos o de cordones de soldadura que fijaban la pieza de origen.

1. Información

Tipos de puntos o cordones de soldadura por proceso arco eléctrico :

• Soldadura fuerte MIG con metal de aporte en cupro-aluminio empleado con un gas inerte
• Soldadura MAG con metal de aporte en acero y empleado con gas activo

Denominación de las chapas alta resistencia :

• ALE : Acero de alto límite elástico
• THLE : Acero de muy alto límite elástico
• UHLE : Acero de ultra alto límite elástico

NOTA : Utilizar los productos recomendados por el constructor .

2. Utillaje

Material : Perforadora de cuello de cisne para recortar los puntos eléctricos.

Útil	Referencia	Denominación

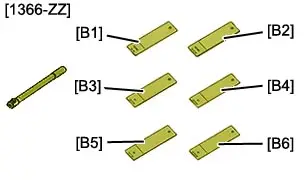

	[1366-ZZ]	COFRE DE UTILLAJE PARA PRUEBAS POR PUNTOS DE SOLDADURA ELÉCTRICOS

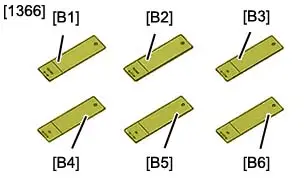

	[1366]	Muestras de pruebas de los puntos de soldadura eléctrica

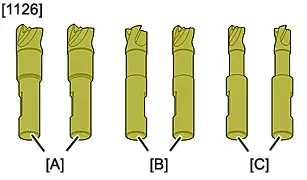

	[1126]	Estuche de barrenas de despuntado

3. Operaciones preliminares

IMPERATIVO : Desconectar los sistemas pirotécnicos .

ATENCIÓN : Realizar las operaciones que se deberán efectuar antes de desconectar la batería de servicio .

Desconectar las baterías de servicio (Según el procedimiento específico ).

ATENCIÓN : Desmontar o proteger los elementos que se encuentran en la zona de reparación y que puedan sufrir daños a causa del calor o la suciedad.

Desmontar :

• El paragolpes delantero
• El proyector delantero
• La armadura de paragolpes delantero
• El travesaño superior de frontal delantero
• La traviesa inferior del frontal delantero
• El radiador de refrigeración motor

Desacoplar las cablerías eléctricas.

Sustituir el soporte del frontal bloque delantero .

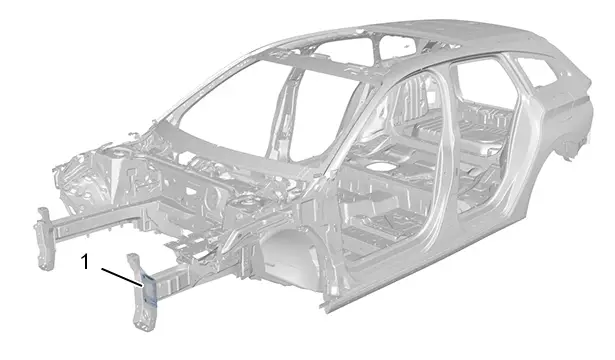

4. Localización pieza de recambio

Marca	Denominación
(1)	Apoyo absorbedor de paragolpes delantero

5. Identificación de la pieza de recambio

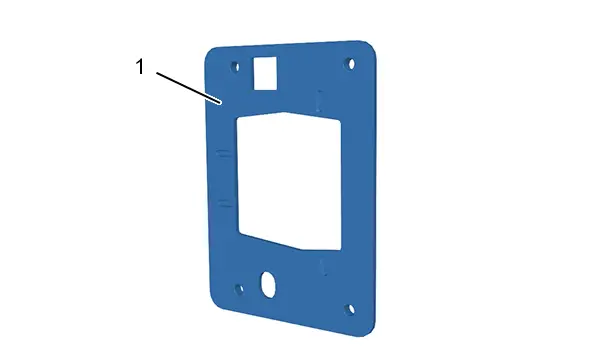

5.1. Composición : Apoyo absorbedor de paragolpes delantero

Marca	Denominación	Espesor	Naturaleza/clasificación
(1)	Apoyo absorbedor de paragolpes delantero	3 mm	THLE

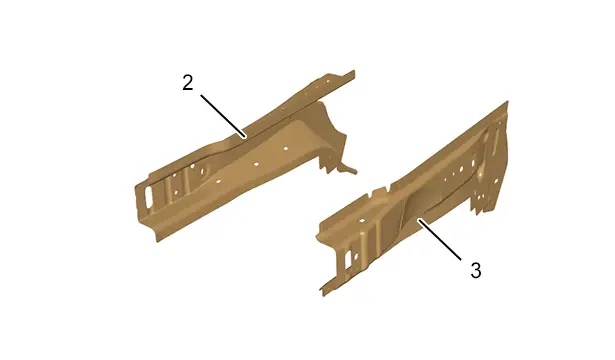

5.2. Identificación de piezas adyacentes a la pieza de recambio

Marca	Denominación	Espesor	Naturaleza/clasificación
(2)	Larguero delantero parte delantera	1,76 mm	ALE
(3)	Placa de larguero (parte delantera)	1,47 mm	ALE

6. Preparación pieza de repuesto

ATENCIÓN : Al limpiar los bordes de solapado, utilizar únicamente discos de decapar para no deteriorar la protección anticorrosión.

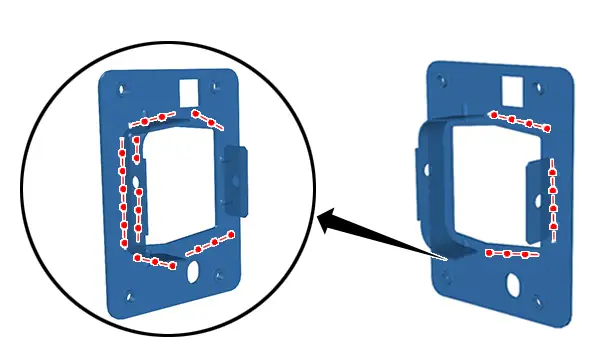

Preparar los bordes de acercamiento y protegerles con un apresto soldable (Índice "C7").

NOTA : Aplicar el apresto soldable en las caras internas de chapas a soldar.

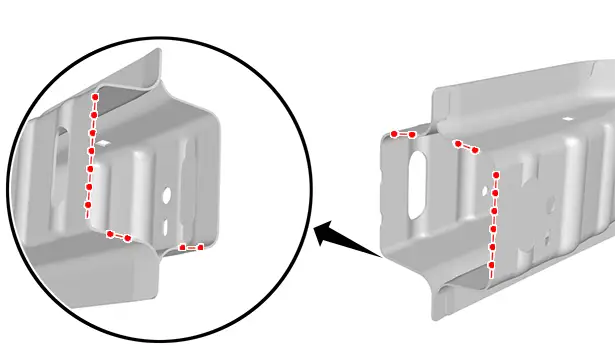

7. Desglose de la pieza en la caja

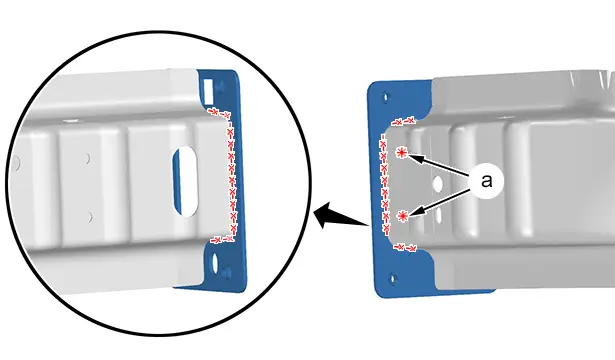

Rebajar los cordones de soldadura MAG.

Recortar los puntos (En "a").

Desmontar el soporte de absorbedor de paragolpes delantero.

8. Limpieza y preparación de la caja

ATENCIÓN : Al limpiar los bordes de solapado, utilizar únicamente discos de decapar para no deteriorar la protección anticorrosión.

Preparar los bordes de acercamiento y protegerles con un apresto soldable (Índice "C7").

NOTA : Aplicar el apresto soldable en las caras internas de chapas a soldar.

9. Ajuste

Posicionar :

• El apoyo absorbedor de paragolpes delantero
• Los elementos que permiten el ajuste

Mantener la pieza en posición.

10. Soldadura

ATENCIÓN : Ajustar el puesto de soldadura.

Reglaje del puesto de soldadura :

• Pruebas puntos de soldadura eléctrica ; Con ayuda del útil [1366-ZZ]
• Muestras de pruebas de los puntos de soldadura eléctrica ; Con ayuda del útil [1366]

ATENCIÓN : El número de puntos o de cordones de soldadura necesarios para el ensamblado de una pieza nueva debe ser idéntico al número de puntos o de cordones de soldadura que fijaban la pieza de origen.

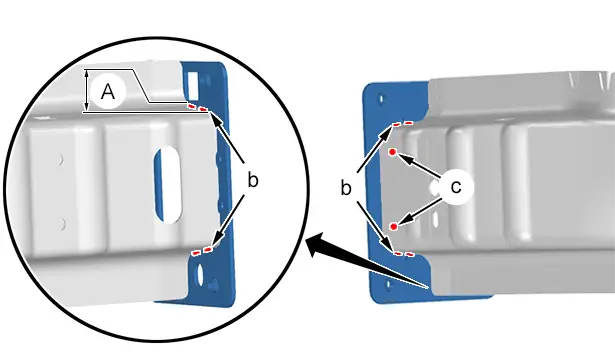

"A" = 15 mm.

Soldar :

• Por cordón MAG (en "b")
• Por puntos tapón MAG (en "c")

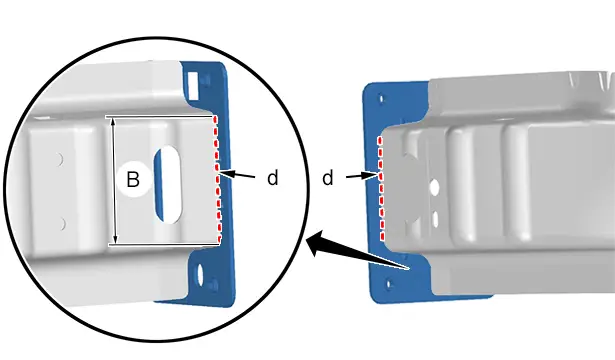

"B" = 50 mm.

Soldar por cordón MAG (en "d").

11. Estanquidad protección

Aplicar :

• Una capa de imprimación fosfatante en la zona desnuda
• Masilla de estanqueidad (índice "A1")

Puesta en pintura, después pulverización en los cuerpos huecos, del producto índice "C4" en las zona de reparación.

12. Operaciones complementarias

Montar las cablerías eléctricas y los elementos desmontados.

13. Reiniciación

IMPERATIVO : Volver a conectar los sistemas pirotécnicos .

ATENCIÓN : Realizar las operaciones que se deberán efectuar después de desconectar la batería de servicio .

Conectar las baterías de servicio (Según el procedimiento específico ).
