Peugeot 308: Desmontaje - montaje : Conjunto muelle - amortiguador delantero (En un tornillo de banco)

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

1. Sustitución sistemática de las piezas

CADENA DE TRACCIÓN MHEV O CADENA DE TRACCIÓN ELÉCTRICA O CADENA DE TRACCIÓN TÉRMICA O CADENA DE TRACCIÓN PHEV

2. Utillaje

Utilizar los productos recomendados por el constructor .

3. Desmontaje

CADENA DE TRACCIÓN MHEV O CADENA DE TRACCIÓN ELÉCTRICA O CADENA DE TRACCIÓN TÉRMICA O CADENA DE TRACCIÓN PHEV

Desmontar el conjunto muelle amortiguador delantero .

ATENCIÓN : No poner un muelle de suspensión en contacto directo con un objeto o útil metálico.

Colocar el conjunto muelle amortiguador delantero en un banco.

ATENCIÓN : Controlar la presencia y el estado de las protecciones de goma en las copelas fijas y correderas del compresor de muelle.

Desbloquear la tuerca (1).

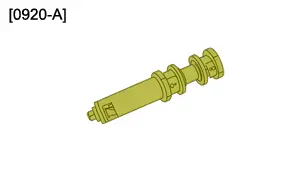

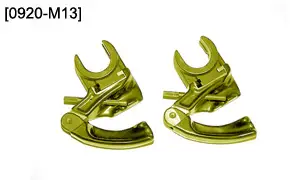

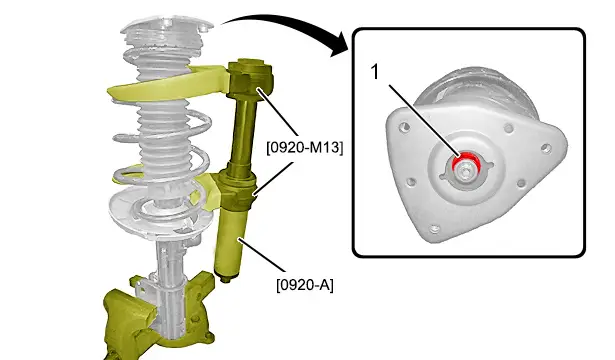

Posicionar el compresor de muelle [0920-A] equipado con sus copelas [0920-M13].

Comprimir el muelle ; Con la ayuda de un compresor de muelles 0920-A] y de las copelas 0920-M13].

ATENCIÓN : Asegurarse de la ausencia de tensión del muelle de suspensión (8) antes de desmontar la tuerca (1).

ATENCIÓN : No utilizar pistola neumática para las operaciones de desmontaje y montaje de la tuerca (1) del amortiguador delantero.

Desmontar :

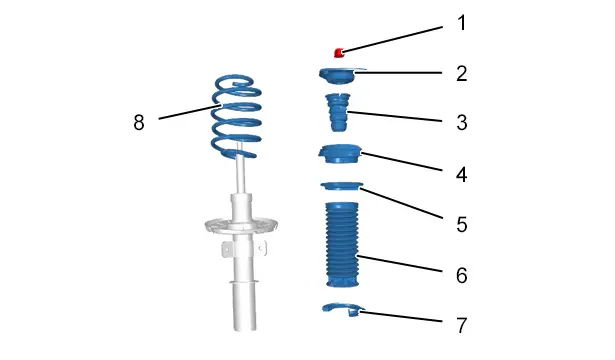

• La tuerca (1) ; Con ayuda de una abrazadera (Tipo FACOM D.83C21L)
• El soporte superior del amortiguador (2)
• El tope de ataque (3)
• La copela de apoyo (4)
• La copela superior (5)
• El guardapolvos (6)
• El muelle (8)
• La copela inferior (7)

Descomprimir el muelle de suspensión (8) ; Con la ayuda de un compresor de muelles [0920-A] y de las copelas [0920-M13].

4. Montaje

CADENA DE TRACCIÓN MHEV O CADENA DE TRACCIÓN ELÉCTRICA O CADENA DE TRACCIÓN TÉRMICA O CADENA DE TRACCIÓN PHEV

ATENCIÓN : Respetar los pares de apriete .

ATENCIÓN : Controlar el estado de los muelles de suspensión (ausencia de restos de golpes, de arañazos o picados de corrosión) ; El revestimiento de pintura de los muelles de suspensión no debe dañarse y dejar el metal desnudo.

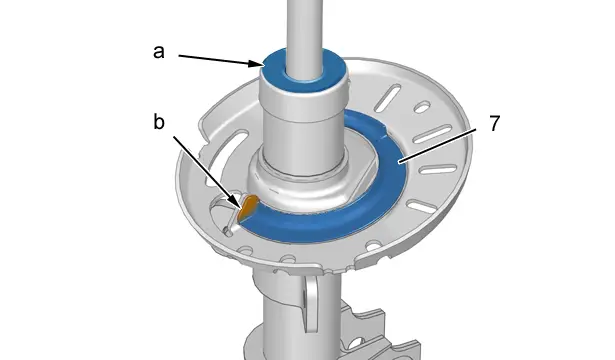

Engrasar el casquillo de apoyo del tope de ataque durante el montaje (en "a") ; Utilizando grasa de índice "G1" .

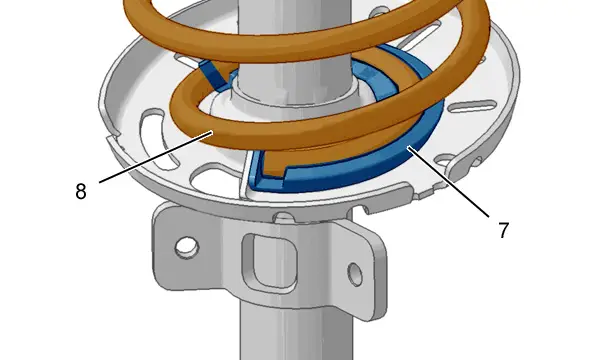

Volver a montar la copela inferior (7) hasta el tope (en "b").

Comprimir el muelle de suspensión (8) ; Con la ayuda de un compresor de muelles [0920-A] y de las copelas [0920-M13].

ATENCIÓN : Orientar las marcas de color del muelle de suspensión (8) hacia abajo.

ATENCIÓN : Colocar correctamente el muelle de suspensión (8) hasta el tope en la copela inferior (7).

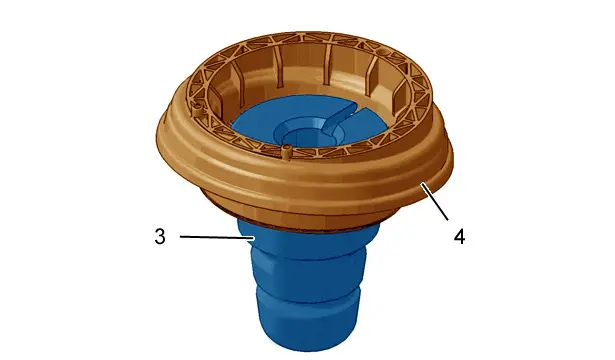

Montar el tope de ataque (3) en la copela de apoyo (4) (Por el interior).

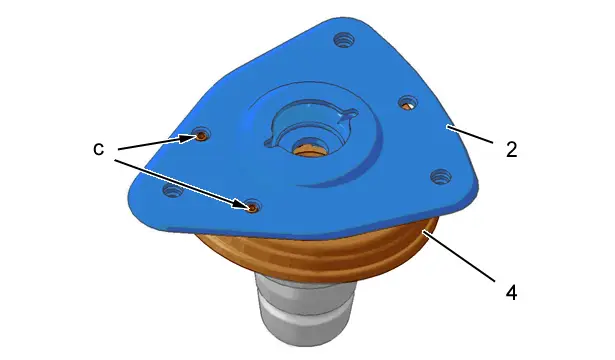

Montar el soporte superior de amortiguador (2) en la copela de apoyo (4) ; Alinear los tetones de posicionamiento(en "c").

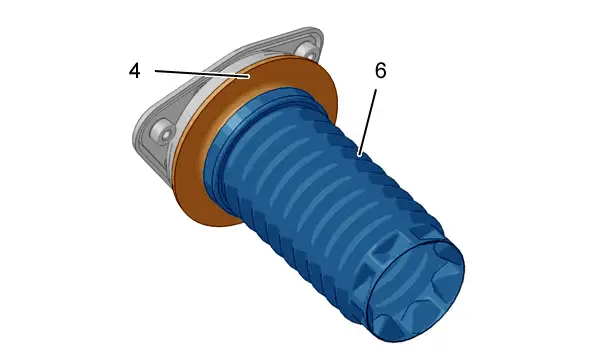

Montar el fuelle (6) sobre la copela de apoyo (4) ; Controlar que el recubrimiento sea correcto por toda la periferia.

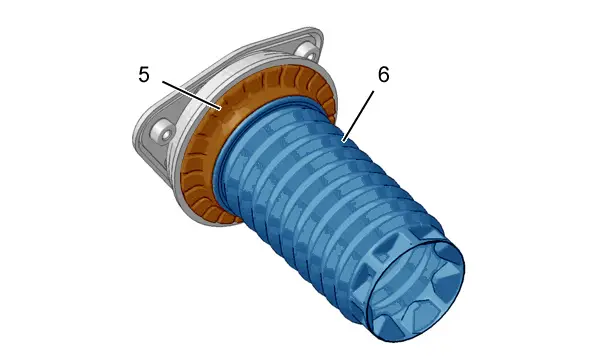

Montar la copela superior (5) por encima del fuelle (6).

Montar de nuevo :

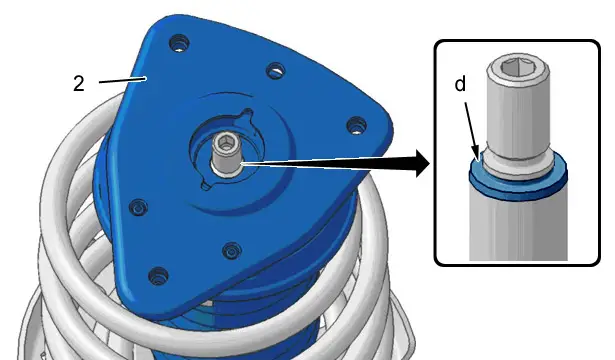

• El soporte superior de amortiguador (2) en apoyo sobre la base de la varilla de amortiguador (en "d")
• La tuerca (1) (Sin apretarlo)

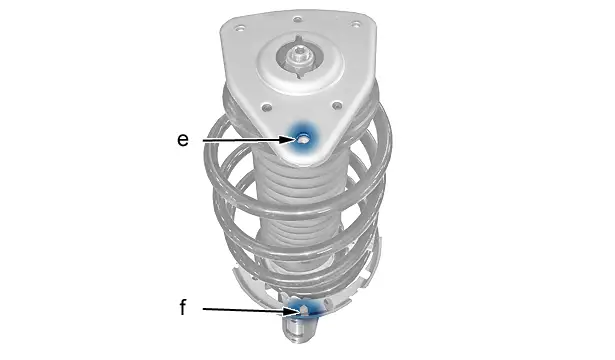

Controlar que las marcas ("e", "f") queden alineadas.

Apretar la tuerca (1).

Descomprimir el muelle de suspensión (8) ; Con la ayuda de un compresor de muelles [0920-A] y de las copelas [0920-M13].

Desmontar los útiles [0920-A], [0920-M13].

CADENA DE TRACCIÓN MHEV O CADENA DE TRACCIÓN ELÉCTRICA O CADENA DE TRACCIÓN TÉRMICA O CADENA DE TRACCIÓN PHEV

Volver a montar el conjunto muelle amortiguador delantero .

Reparación : Pivote delanteroDesmontaje-montaje : Conjunto muelle - amortiguador delantero
