IMPERATIVO : Antes de realizar cualquier intervención en la estructura de un vehículo equipado con baterías de tracción, un técnico habilitado debe haber apagado totalmente el vehículo.
IMPERATIVO : Respetar las consignas de seguridad y de limpieza .
IMPERATIVO : Respetar las precauciones a adoptar para los elementos pirotécnicos .
IMPERATIVO : Cualquier intervención de reparación en un vehículo con energía eléctrica integrada (vehículo eléctrico/vehículo híbrido) debe ser realizada por una persona habilitada.
ATENCIÓN : Todas las superficies decapadas deben de ser protegidas por un proceso homologado de recincaje electrolítico con cinc .
ATENCIÓN : El número de puntos o de cordones de soldadura necesarios para el ensamblado de una pieza nueva debe ser idéntico al número de puntos o de cordones de soldadura que fijaban la pieza de origen.
1. Información
Tipos de puntos o cordones de soldadura por proceso arco eléctrico :
Denominación de las chapas alta resistencia :
NOTA : Utilizar los productos recomendados por el constructor .
2. Utillaje
Material :
Útil | Referencia | Denominación |

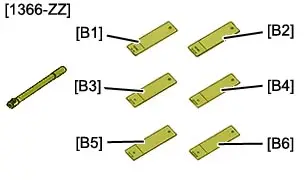

| [1366-ZZ] | COFRE DE UTILLAJE PARA PRUEBAS POR PUNTOS DE SOLDADURA ELÉCTRICOS |

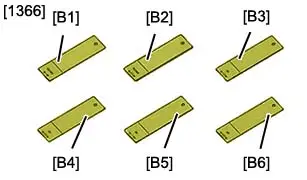

| [1366] | Muestras de pruebas de los puntos de soldadura eléctrica |

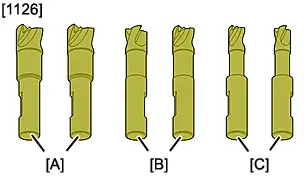

| [1126] | Estuche de barrenas de despuntado |
3. Operaciones preliminares
IMPERATIVO : Desconectar los sistemas pirotécnicos .
ATENCIÓN : Realizar las operaciones que se deberán efectuar antes de desconectar la batería de servicio .
Desconectar las baterías de servicio (Según el procedimiento específico ).
ATENCIÓN : Desmontar o proteger los elementos que se encuentran en la zona de reparación y que puedan sufrir daños a causa del calor o la suciedad.
Desmontar :
Desacoplar las cablerías eléctricas.

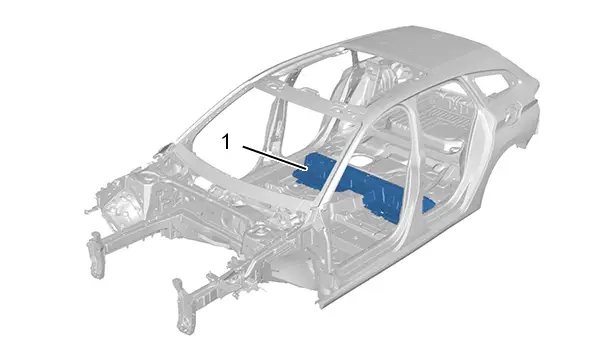

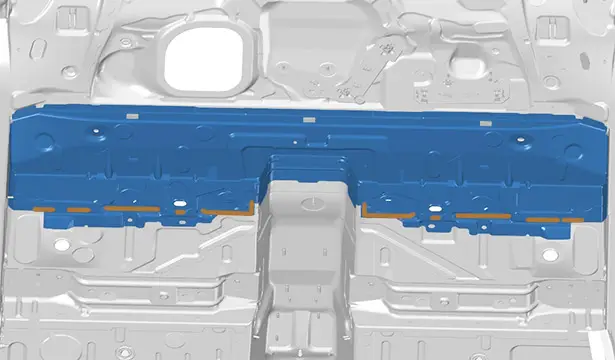

4. Localización pieza de recambio
Marca | Denominación |
(1) | Piso con talón ensamblado |
5. Identificación de la pieza de recambio

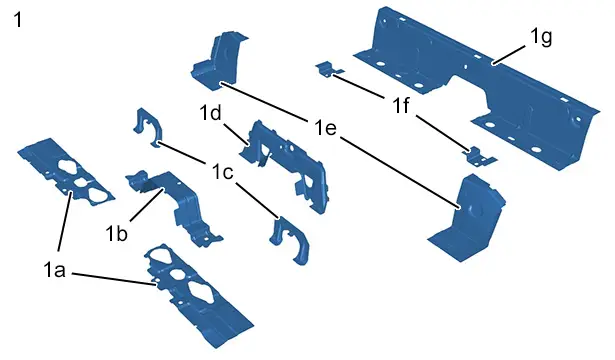

5.1. Composición : Piso con talón ensamblado
Marca | Denominación | Espesor | Naturaleza/clasificación |
(1) | Piso con talón ensamblado | - | - |
(1a) | Forro piso talón(partes laterales) | 1,25 mm | THLE |
(1b) | Unión tunnel piso talonera | 1,25 mm | THLE |
(1c) | Refuerzo de piso en talón | 1,15 mm | ALE |
(1d) | Refuerzo de suelo con talónA cada intervención, verificar la estanquidad de los racores con la ayuda de un producto de detección de fuga de gas en spray | 1,25 mm | ALE |
(1e) | Piso de talón(partes laterales) | 1,15 mm | THLE |
(1f) | Refuerzo de piso con talón | 1,15 mm | THLE |
(1g) | Piso de talón | 0,65 mm | THLE |
ATENCIÓN : Tener en cuenta la diferencia de grosor de la pieza para el reglaje del puesto de soldadura.

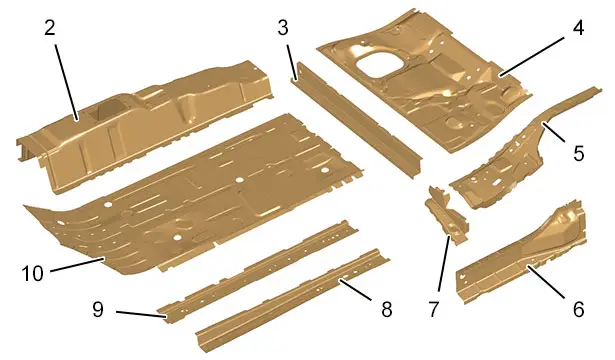

5.2. Identificación de piezas adyacentes a la pieza de recambio
Marca | Denominación | Espesor | Naturaleza/clasificación |
(2) | Túnel | 1,35 mm | THLE |
(3) | Traviesa piso de talón | 0,85 mm | THLE |
(4) | Piso trasero | 0,95 mm | THLE |
(5) | Larguero superior delantero | 1,45 mm | UHLE |
(6) | Larguero interior trasero | 1,35 mm | THLE |
(7) | Unión de piso talón larguero interior | 1,75 mm | ALE |
(8) | Larguero trasero | 1,30 mm | THLE |
(9) | Refuerzo túnel | 1,35 mm | UHLE |
(10) | Piso delantero | 0,75 mm | THLE |
6. Preparación de la pieza de recambio
ATENCIÓN : Al limpiar los bordes de solapado, utilizar únicamente discos de decapar para no deteriorar la protección anticorrosión.

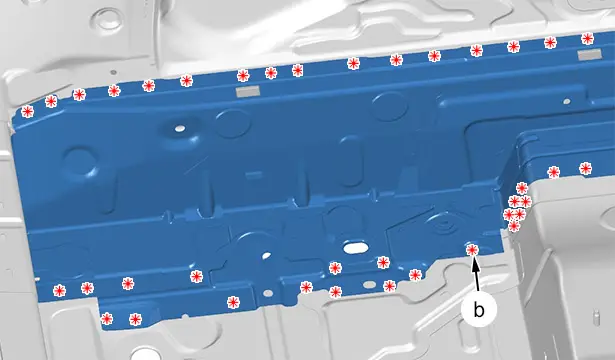

Trazar y después taladrar al diámetro de 7 mm para soldar posteriormente por puntos tapones.

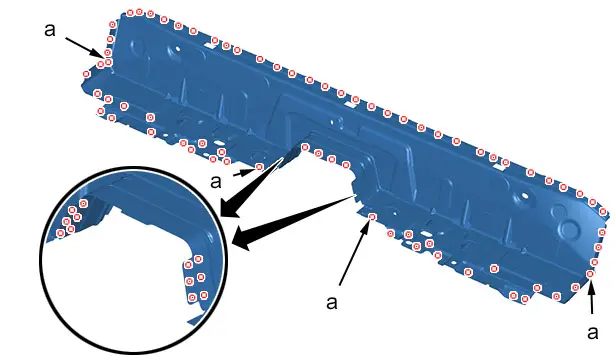

Trazar y perforar con un diámetro de 7 mm (en "a") el punto eléctrico en 2 espesores para una posterior soldadura por puntos tapón.
Preparar los bordes de acercamiento y protegerles con un apresto soldable (índice "C7").
NOTA : Aplicar el apresto soldable en las caras internas de chapas a soldar.
Preparar los bordes de acercamiento y protegerles con un apresto soldable (índice "C7").
NOTA : Aplicar el apresto soldable en las caras internas de chapas a soldar.
7. Desglose de la pieza en la caja

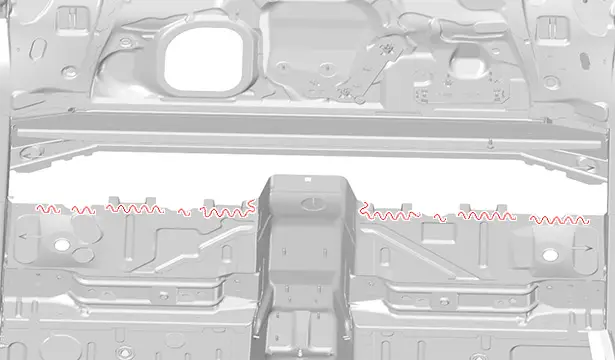

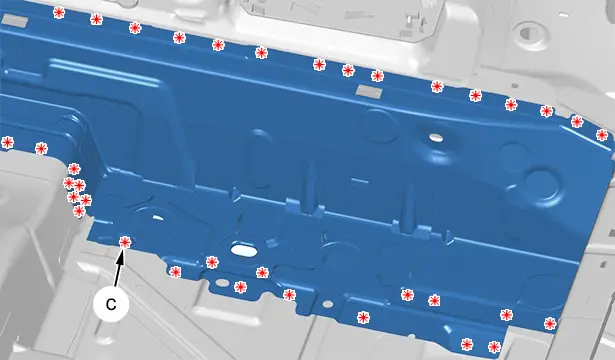

Cortar :
Cortar :
Cortar :
Cortar :

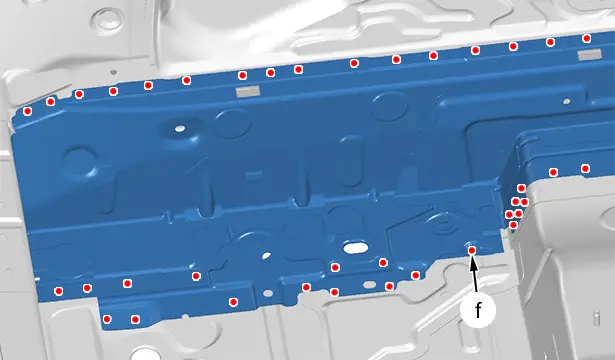

Despegar el piso de talón ensamblado ; Con una pistola de calor.
Desmontar el piso de talón ensamblado .
8. Limpieza y preparación de la caja
Preparar los bordes de acercamiento y protegerles con un apresto soldable (índice "C7").
NOTA : Aplicar el apresto soldable en las caras internas de chapas a soldar.

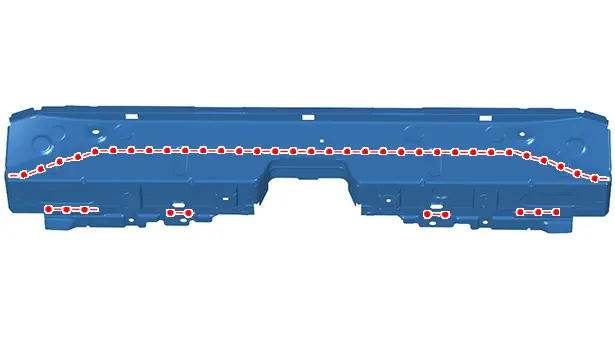

Aplicar pegamento estructural de índice "B3".
9. Ajuste
Posicionar :
Controlar la posición con ayuda de uno de los sistemas de medida homologados.
Mantener la pieza en posición.
10. Soldadura
ATENCIÓN : Ajustar el puesto de soldadura.
Reglaje del puesto de soldadura :
ATENCIÓN : El número de puntos o de cordones de soldadura necesarios para el ensamblado de una pieza nueva debe ser idéntico al número de puntos o de cordones de soldadura que fijaban la pieza de origen.

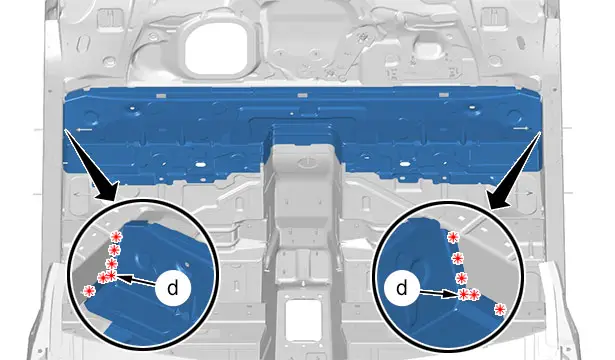

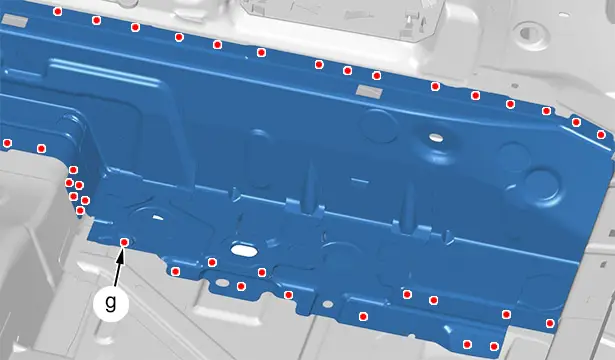

Soldar :
Amolar con la radial los puntos tapones.

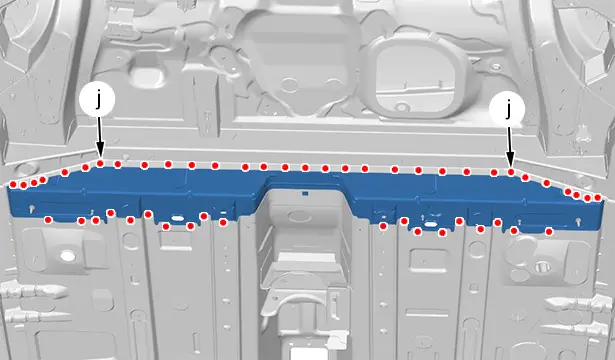

Soldar :
Amolar con la radial los puntos tapones.
Soldar :
Amolar con la radial los puntos tapones.
Soldar :
Amolar con la radial los puntos tapones.
11. Estanquidad protección
Aplicar :
Puesta en pintura, después pulverización en los cuerpos huecos, del producto índice "C5" en las zona de reparación.
12. Operaciones complementarias
Montar las cablerías eléctricas y los elementos desmontados.
13. Reiniciación
IMPERATIVO : Volver a conectar los sistemas pirotécnicos .
ATENCIÓN : Realizar las operaciones que se deberán efectuar después de desconectar la batería de servicio .
Conectar las baterías de servicio (Según el procedimiento específico ).
