Peugeot 308: Desmontaje - montaje : Equilibrador eléctrico del portón trasero motorizado

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos (respetar la reglamentación vigente en el país correspondiente).

IMPERATIVO : En caso de problema en una de las rótulas de uno de los equilibradores eléctricos, no permanecer en el eje del equilibrador eléctrico para protegerse de un riesgo de lesiones en caso de descompresión. Antes de cualquier intervención de sustitución del equilibrador eléctrico, abrir el maletero por completo para permitir la descompresión del muelle. Empezar por la rótula del equilibrador eléctrico del portón trasero motorizado del lado de la carrocería y, a continuación, la rótula del equilibrador eléctrico del lado del portón trasero motorizado.

Leyenda : Simbolización de las operaciones .

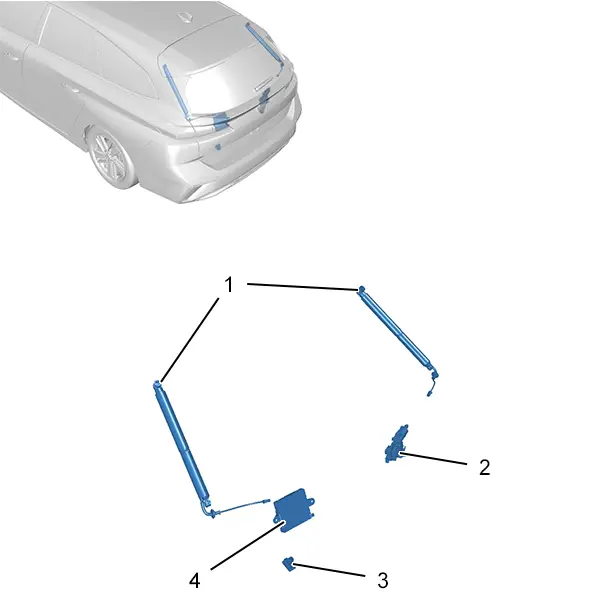

1. Implantación

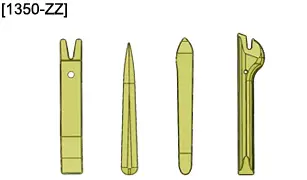

2. Utillaje

3. Operaciones preliminares

ATENCIÓN : Realizar las operaciones necesarias antes de desconectar la batería de servicio .

ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.

Desconectar la o las baterías de servicio (según equipamiento).

Desmontar el guarnecido de portón trasero .

4. Desmontaje

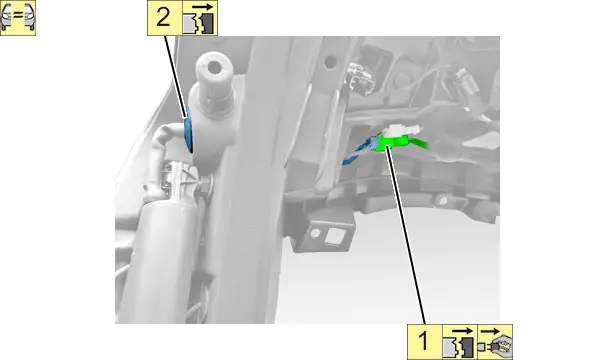

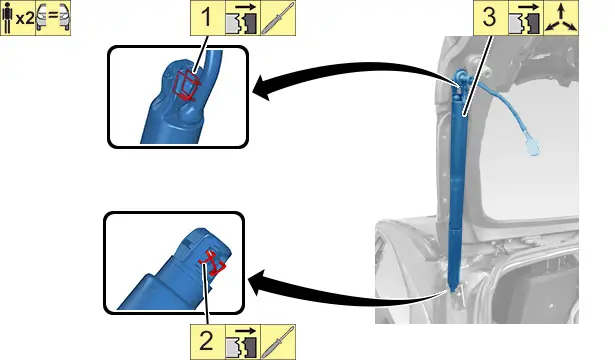

4.1. Equilibrador eléctrico del portón trasero motorizado

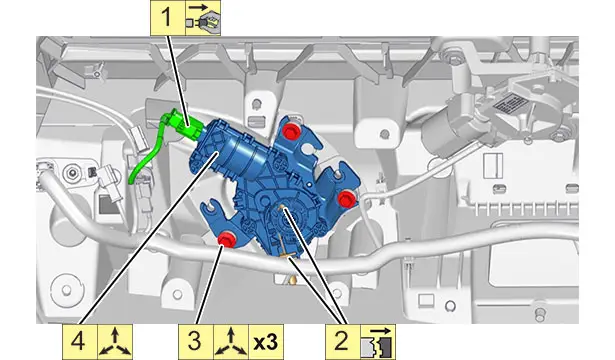

4.2. Módulo de asistencia de cierre de portón trasero motorizado

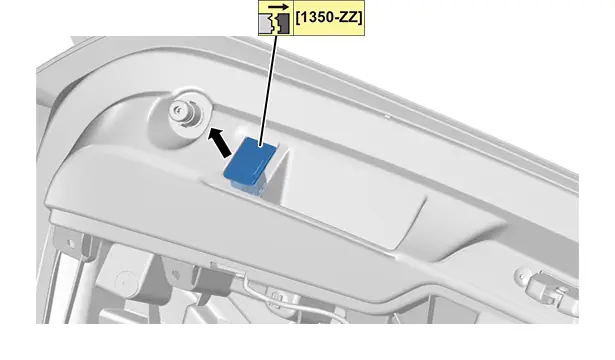

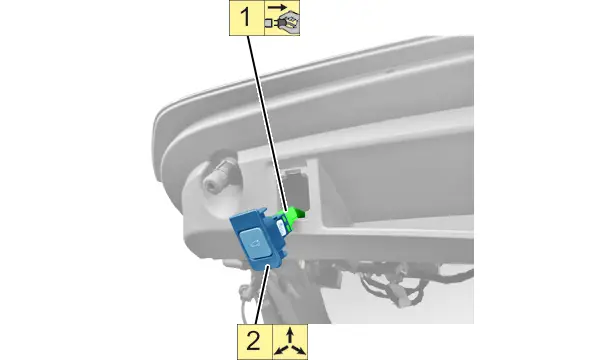

4.3. Mando de apertura / Módulo de asistencia de cierre de portón trasero motorizado

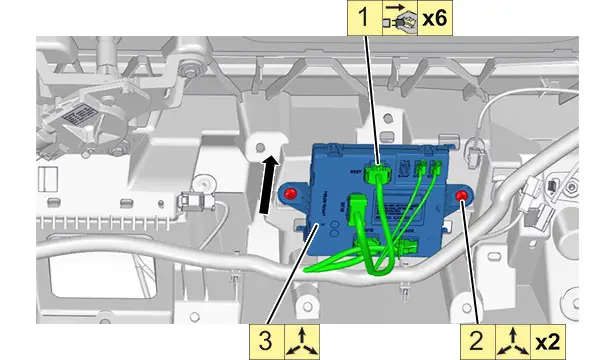

4.4. Calculador de portón trasero motorizado

5. Montaje

Realizar estas operaciones en sentido inverso para efectuar el desmontaje.

6. Operaciones complementarias

Montar el guarnecido de portón trasero .

ATENCIÓN : Realizar las operaciones que deben realizarse después de reconectar la batería de servicio .

ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.

Conectar la o las baterías de servicio (según equipamiento).

Realizar una iniciación ; Con el útil de diagnosis.

Controlar el funcionamiento de los distintos equipos.
