Peugeot 308: Desmontaje - montaje : Electroválvulas del circuito de refrigeración de la cadena de tracción eléctrica

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos (respetar la reglamentación vigente en el país correspondiente).

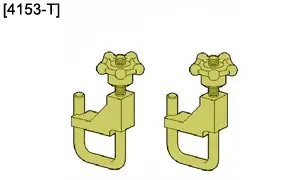

1. Utillaje

2. Electroválvula de 2 vías

2.1. Operaciones preliminares

Colocar el vehículo sobre un puente elevador de 2 columnas.

Desmontar :

• El cubremotor de máquina eléctrica de tracción
• La protección bajo caja

IMPERATIVO : Poner el vehículo sin tensión .

Retirar el conjunto cargador integrado /convertidor de tensión continua .

2.2. Desmontaje

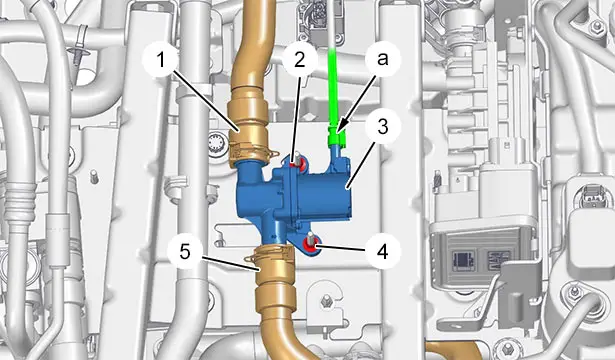

Posicionar los útiles [4153-T].

Desacoplar y separar :

• El tubo ‎(1) del circuito de refrigeración de la cadena de tracción eléctrica
• El tubo ‎(5) del circuito de refrigeración de la cadena de tracción eléctrica

Desconectar el conector (en "a").

Desmontar :

• Las tuercas (2) y (4)
• La electroválvula de 2 vías (3)

2.3. Montaje

ATENCIÓN : Respetar los pares de apriete .

Montar de nuevo :

• La electroválvula de 2 vías (3)
• Las tuercas (2) y (4)

Volver a conectar el conector (en "a").

Acoplar :

• El tubo ‎(5) del circuito de refrigeración de la cadena de tracción eléctrica
• El tubo ‎(1) del circuito de refrigeración de la cadena de tracción eléctrica

Desmontar los útiles [4153-T].

2.4. Operaciones complementarias

Montar el conjunto cargador integrado /convertidor de tensión continua .

IMPERATIVO : Poner el vehículo bajo tensión .

Proceder a la desgasificación del circuito de refrigeración de la cadena de tracción eléctrica .

Montar de nuevo :

• La protección bajo caja
• El cubremotor de máquina eléctrica de tracción
• El vehículo sobre sus ruedas

3. Electroválvula de 3 vías

3.1. Operaciones preliminares

Colocar el vehículo sobre un puente elevador de 2 columnas.

ATENCIÓN : Realizar las operaciones necesarias antes de desconectar la batería de servicio .

Desconectar la batería de servicio.

Desmontar :

• La rueda delantera derecha
• El guardabarros delantero derecho
• La protección bajo caja

3.2. Desmontaje

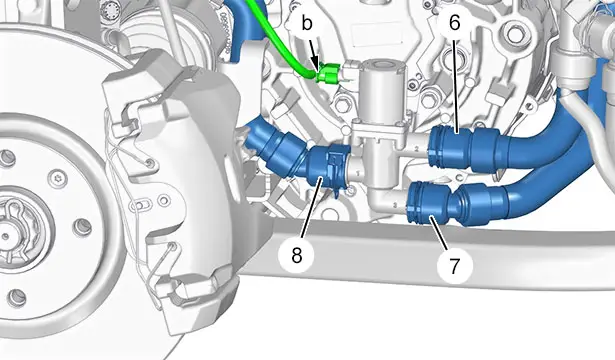

Desconectar el conector (en "b").

Posicionar los útiles [4153-T].

Desacoplar y separar :

• El tubo ‎(6) del circuito de refrigeración de la cadena de tracción eléctrica
• El tubo ‎(7) del circuito de refrigeración de la cadena de tracción eléctrica
• El tubo ‎(8) del circuito de refrigeración de la cadena de tracción eléctrica

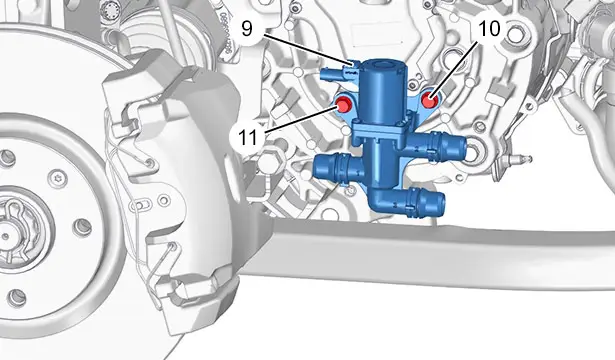

Montar de nuevo :

• Los tornillos (10) y (11)
• La electroválvula de 3 vías (9)

3.3. Montaje

ATENCIÓN : Respetar los pares de apriete.

Montar de nuevo :

• La electroválvula de 3 vías (9)
• Los tornillos (10) y (11)

Acoplar :

• El tubo ‎(8) del circuito de refrigeración de la cadena de tracción eléctrica
• El tubo ‎(7) del circuito de refrigeración de la cadena de tracción eléctrica
• El tubo ‎(6) del circuito de refrigeración de la cadena de tracción eléctrica

Volver a conectar el conector (en "b").

Desmontar los útiles [4153-T].

3.4. Operaciones complementarias

Montar de nuevo :

• La protección bajo caja
• El guardabarros delantero derecho
• La rueda delantera derecha
• El vehículo sobre sus ruedas

Proceder a la desgasificación del circuito de refrigeración de la cadena de tracción eléctrica .

ATENCIÓN : Realizar las operaciones que deben realizarse después de reconectar la batería de servicio .

Volver a conectar la batería de servicio .
