Peugeot 308: Procedimiento de intervención : Conexión al punto de acceso Wi-Fi para OTA (Over The Air)
IMPERATIVO : Respetar las consignas de seguridad y de limpieza
.
1. Identificación vehículo
Conectar el útil de diagnosis .
Controlar que el vehículo dispone de un módulo de control de radiofrecuencia (BSRF / RTBM).

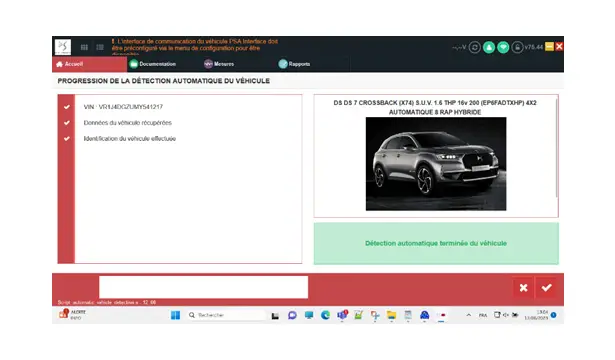

NOTA : La identificación puede realizarse mediante la detección automática del vehículo introduciendo el número VIN o seleccionando el vehículo manualmente.

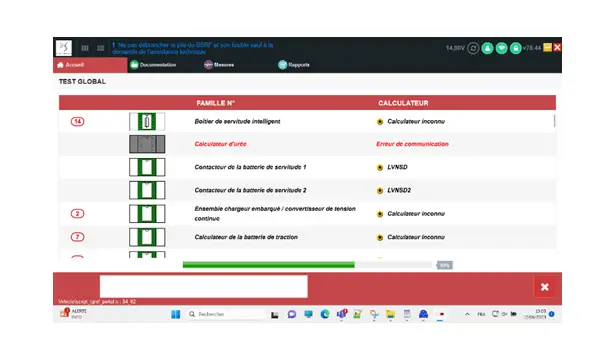

2. Lanzamiento del test global
Validar la selección del vehículo.
Validar las pantallas intermedias, entonces la prueba global se inicia automáticamente.

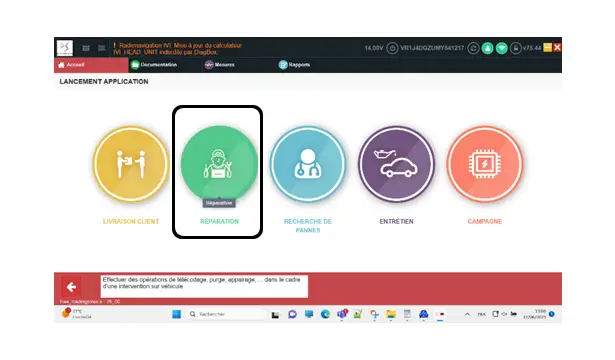

3. Seleccionar la aplicación "REPARACIÓN"
NOTA : Durante la prueba global, aparecen ventanas emergentes para apagar y encender el contacto, seguir las instrucciones.
Al final de la prueba global, aparece una ventana emergente para la recogida de datos, puede pulsar "Validar" o "Rechazar".
En cuanto haya finalizado la prueba global, seleccionar la aplicación "REPARACIÓN" en el menú.
4. Selección del calculador afectado
Una vez seleccionada la aplicación "REPARACIÓN", vuelve a aparecer la prueba global.

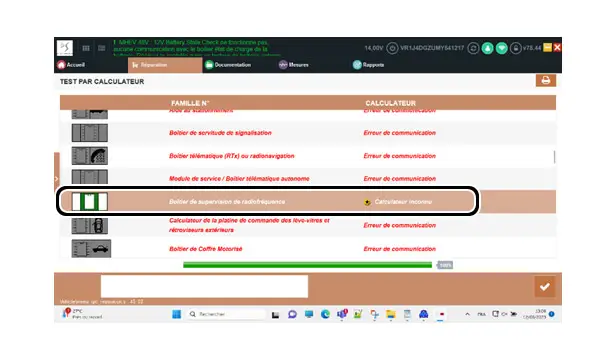

Seleccionar el calculador "módulo de control de radiofrecuencia (BSRF / RTBM)".
Validar.
5. Conexión al punto de acceso Wi-Fi

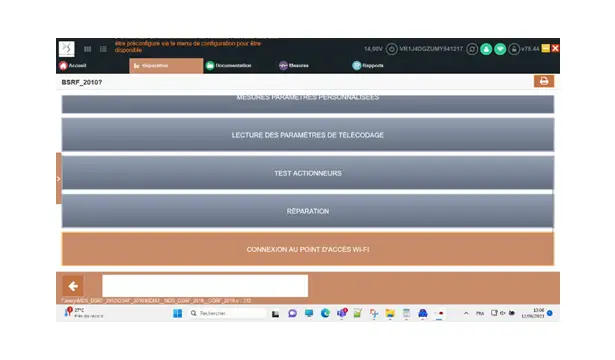

Una vez seleccionado el calculador "caja de supervisión de radiofrecuencia (BSRF / RTBM)", aparece un menú con la opción "CONEXIÓN A PUNTO DE ACCESO WI-FI".
Seleccionar la opción "CONEXIÓN A PUNTO DE ACCESO WI-FI" para iniciar el procedimiento.
6. Fases del procedimiento
6.1. Desbloqueo de la caja de servicio inteligente (BSI1 / VSM1)

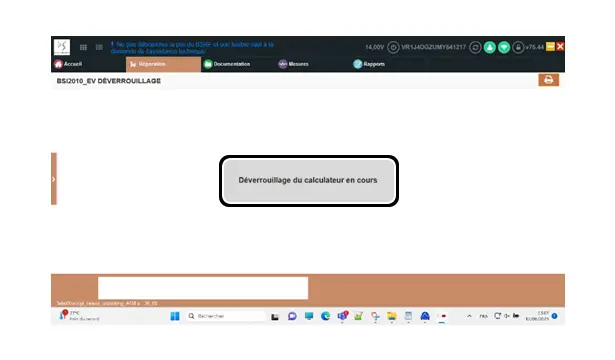

Al inicio del procedimiento, el útil de diagnosis DIAGBOX realiza el paso del desbloqueo de la caja de servicio inteligente (BSI1 / VSM1).
NOTA : Caja de servicio inteligente (BSI1) (arquitectura AEE2010) / caja de servicio inteligente (VSM1) (arquitectura NEA).
Caso de posibles errores al desbloquear la caja de servicio inteligente (BSI1 / VSM1)
| Ilustración | Descripción |

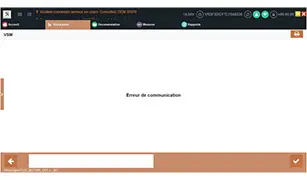

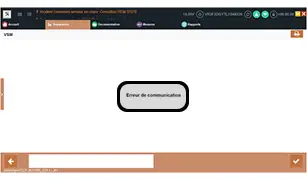

| Error de comunicación con la caja de servicio inteligente (BSI1 / VSM1)Después de hacer clic en "Validar", el procedimiento termina en error |

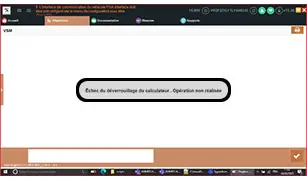

| Error de desbloqueo de la caja de servicio inteligente (BSI1 / VSM1)Después de hacer clic en "Validar", el procedimiento termina en error |

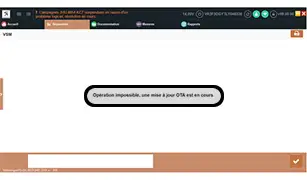

| Error de autorización vinculado a una transacción OTA (Over The Air) en cursoDespués de hacer clic en "Validar", el procedimiento termina en error |
6.2. Pantallas de las fases de conexión a Internet

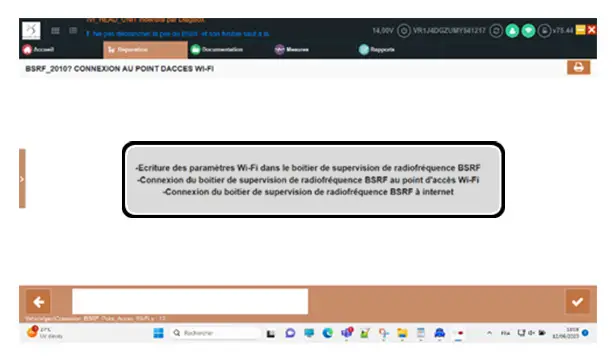

En cuanto se desbloquea la caja de servicio inteligente (BSI1 / VSM1), el útil de diagnosis DIAGBOX muestra una interfaz que enumera los pasos a seguir para conectar el módulo de control de radiofrecuencia (BSRF / RTBM) a Internet.
6.3. Validación de la interfaz de las fases de conexión
Tras la validación, la interfaz del útil de diagnosis DIAGBOX sigue automáticamente los pasos uno a uno hasta el final del procedimiento
| Ilustración | Descripción |

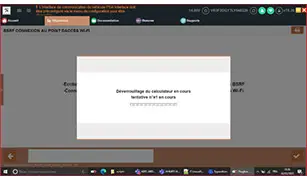

| El útil de diagnosis DIAGBOX comienza desbloqueando el módulo de control de radiofrecuencia (BSRF / RTBM) |

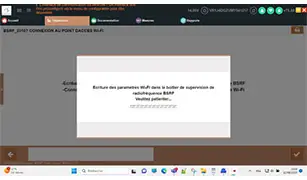

| Escritura de los parámetros Wi-Fi en el módulo de control de radiofrecuencia (BSRF / RTBM) |

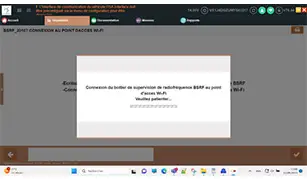

| Conexión del módulo de control de radiofrecuencia (BSRF / RTBM) al punto de acceso Wi-Fi |
| Conexión del módulo de control de radiofrecuencia (BSRF / RTBM) a Internet |

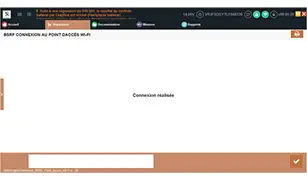

| Se establece la conexiónPinchar en “Validar” |
6.4. En caso de errores durante las fases de conexión
| Ilustración | Descripción |

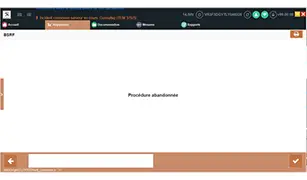

| Error de comunicación con el módulo de control de radiofrecuencia (BSRF / RTBM)Después de hacer clic en "Validar", el procedimiento termina en error |

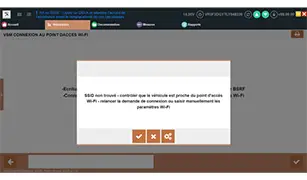

| La configuración de acceso del punto de acceso Wi-Fi es incorrectaLa ventana emergente aparece si se realiza una de las siguientes solicitudes- Acercarse al punto de acceso Wi-Fi y hacer clic en el botón validación para reiniciar la conexión- Pulsar el botón "Cancelar" y el útil de diagnosis DIAGBOX abandona el procedimiento en error- Pulsar el botón de ajustes y el útil de diagnosis DIAGBOX le redirigirá a la pantalla para escribir manualmente la configuración Wi-Fi |

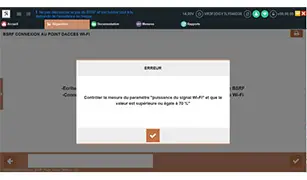

| Los parámetros de conexión son correctos, pero el útil de diagnosis DIAGBOX está desconectado del punto de acceso Wi-FiEl útil de diagnosis DIAGBOX muestra el mensaje "controlar la medición del parámetro "potencia de la señal Wi-Fi" y el valor es mayor o igual a 70 %"Una vez validada la ventana emergente, se interrumpe el procedimiento |
| El útil de diagnosis DIAGBOX no puede conectarse a Internet, y el procedimiento termina en un error |
