IMPERATIVO : Antes de realizar cualquier trabajo en la estructura de un vehículo equipado con una batería de tracción, el vehículo deberá estar sin tensión.
IMPERATIVO : Respetar las consignas de seguridad y de limpieza .
IMPERATIVO : Respetar las precauciones a adoptar para los elementos pirotécnicos .
IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos (respetar la reglamentación vigente en el país correspondiente).
ATENCIÓN : Todas las superficies decapadas deben de ser protegidas por un proceso homologado de recincaje electrolítico con cinc .
ATENCIÓN : El número de puntos o de cordones de soldadura necesarios para el ensamblado de una pieza nueva debe ser idéntico al número de puntos o de cordones de soldadura que fijaban la pieza de origen.
1. Información
Tipos de puntos o cordones de soldadura por proceso arco eléctrico :
Denominación de las chapas alta resistencia :
NOTA : Utilizar los productos recomendados por el constructor .
2. Utillaje
Material :
Útil | Referencia | Denominación |

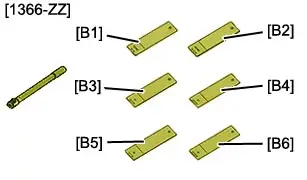

| [1366-ZZ] | COFRE DE UTILLAJE PARA PRUEBAS POR PUNTOS DE SOLDADURA ELÉCTRICOS |

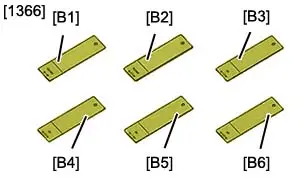

| [1366] | Muestras de pruebas de los puntos de soldadura eléctrica |

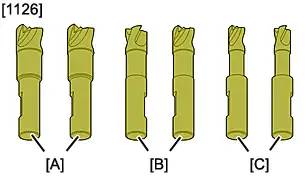

| [1126] | Estuche de barrenas de despuntado |

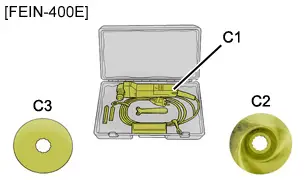

| [FEIN-400E] | Cofre conjunto cuchillo eléctrico "FEIN-400E"-"C1" Cuchillo eléctrico -"C2" Hoja de sierra "FEIN" de buje deportado-"C3" Hoja de sierra N° 103 |
3. Operaciones preliminares
IMPERATIVO : Desconectar los sistemas pirotécnicos .
ATENCIÓN : Realizar las operaciones necesarias antes de desconectar la batería de servicio .
ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.
Desconectar la o las baterías de servicio.
ATENCIÓN : Desmontar o proteger los elementos que se encuentran en la zona de reparación y que puedan sufrir daños a causa del calor o la suciedad.
Desmontar :
Desacoplar las cablerías eléctricas.

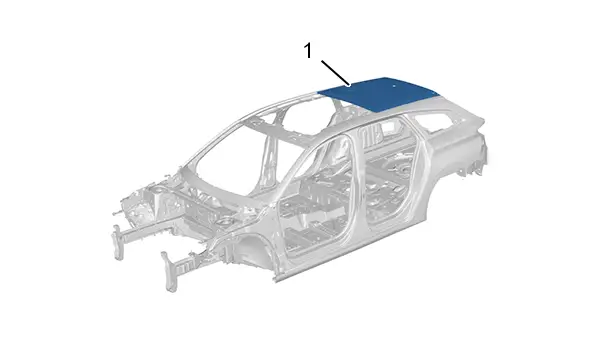

4. Localización pieza de recambio
Referencia | Denominación |
(1) | Techo corredizo panorámico |
5. Identificación de la pieza de recambio

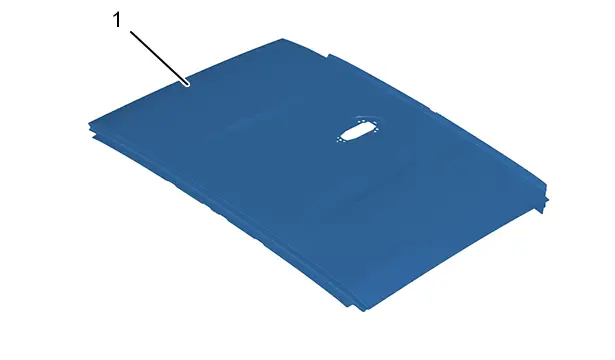

5.1. Composición : Techo corredizo panorámico
Referencia | Denominación | Espesor | Naturaleza/clasificación |
(1) | Techo corredizo panorámico | 0,65 mm | Acero dulce |

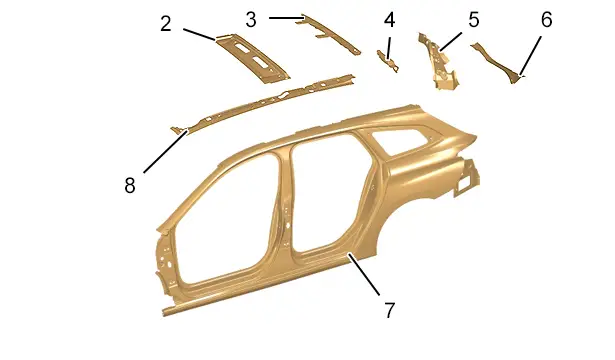

5.2. Identificación de piezas adyacentes a la pieza de recambio
Referencia | Denominación | Espesor | Naturaleza/clasificación |
(2) | Arco central de techo | 1,10 mm | THLE |
(3) | Traviesa trasera de techo | 0,77 mm | ALE |
(4) | Refuerzo superior de refuerzo de custodia | 0,77 mm | ALE |
(5) | Cartabón de vierteaguas de aleta trasera | 1,05 mm | Acero dulce |
(6) | Vierteaguas entrada portón | 0,65 mm | Acero dulce |
(7) | Lateral de habitáculo | 0,65 mm | Acero dulce |
(8) | Soporte luna de techo corredizo panorámico | 1,95 mm | Acero dulce |
6. Preparación pieza de repuesto
ATENCIÓN : Al limpiar los bordes de solapado, utilizar únicamente discos de decapar para no deteriorar la protección anticorrosión.

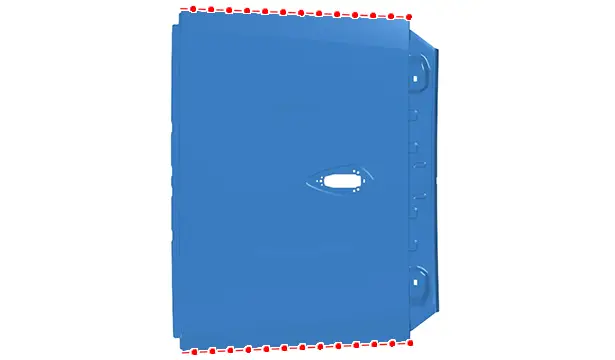

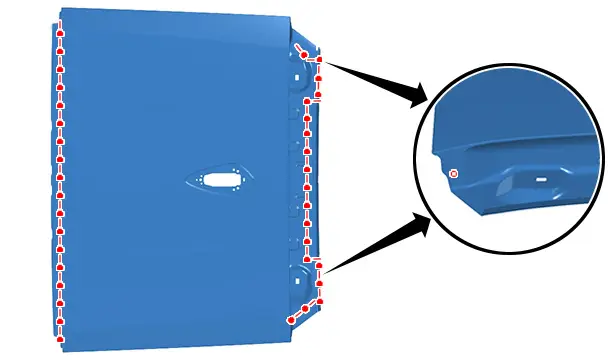

Trazar y después taladrar al diámetro de 7 mm para soldar posteriormente por puntos tapones.
Preparar los bordes de acercamiento y protegerles con un apresto soldable (índice "C7").
NOTA : Aplicar el apresto soldable en las caras internas de chapas a soldar.
Lijar los bordes de unión con un papel abrasivo de grano fino.

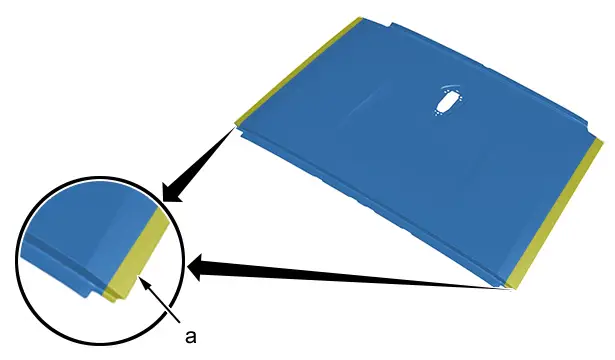

Colocar cinta de carrocero en los bordes del techo trasero abrible panorámico (en "a").
NOTA : Aplicar el apresto soldable en las caras internas de chapas a soldar.
7. Desglose de la pieza en la caja

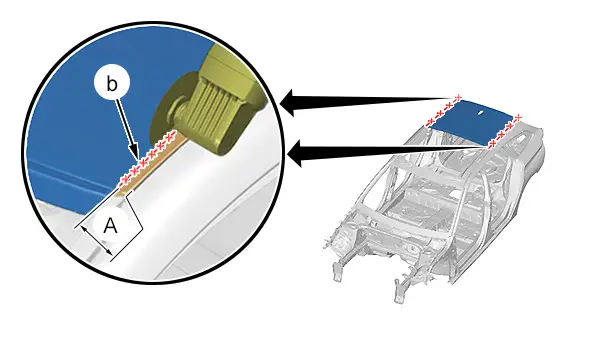

"A" = 5 mm.
Trazar (en "b") según la cota "A", y cortar ; Con ayuda de un cuchillo eléctrico [FEIN-400E].
ATENCIÓN : No deteriorar las piezas situadas bajo el techo delantero abrible panorámico durante el corte.

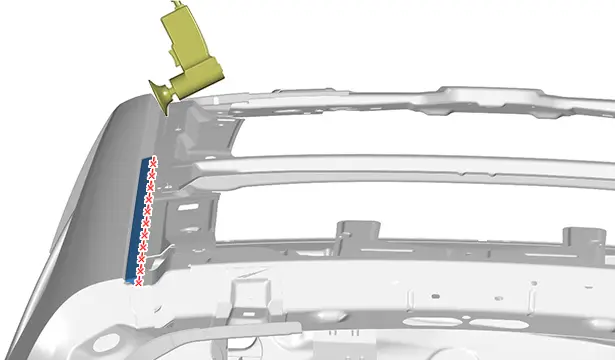

Recortar los puntos .
Recortar los puntos .
Desmontar el techo de techo trasero abrible panorámico.
Eliminar los restos del techo trasero abrible panorámico ; Con una esmeriladora.
8. Limpieza y preparación de la caja
Preparar los bordes de acercamiento y protegerles con un apresto soldable (índice "C7").
NOTA : Aplicar el apresto soldable en las caras internas de chapas a soldar.

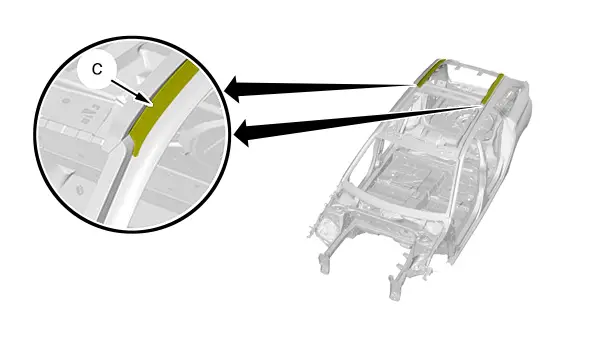

Aplicar cinta adhesiva de protección en los bordes de los lados del habitáculo (en "c").
Preparar los bordes de acercamiento y protegerles con un apresto soldable (índice "C7").
Aplicar un pegamento de calado (índice "A1").
Desengrasar correctamente toda la periferia del techo ; Con un limpiador de índice "J1".

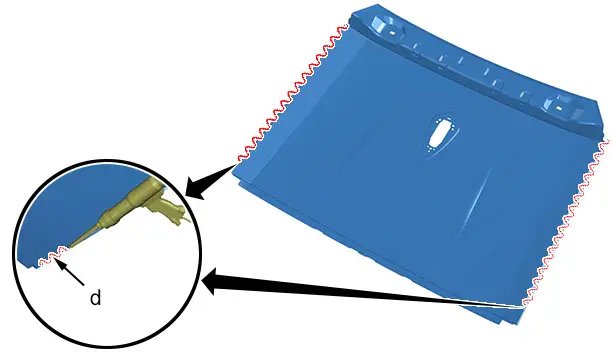

Aplicar pegamento estructural de índice "B12" (en "d").
Desengrasar correctamente los bordes de unión del techo con los lados del habitáculo ; Con un limpiador de índice "J1".

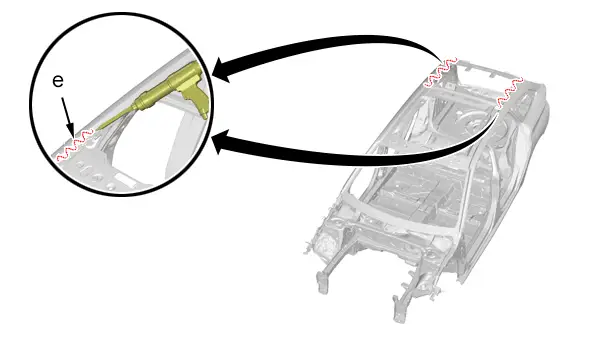

Aplicar pegamento estructural de índice "B12" (en "e").
9. Ajuste
NOTA : Son necesarios 2 operarios para esta operación.
Posicionar :
Controlar las holguras y enrasamientos .
Mantener la pieza en posición.
Controlar el estado de los cordones de pegamento estructurales.
Realizar las operaciones siguientes (eventual) :
Despegar los adhesivos de protección del techo y de los lados del habitáculo.
ATENCIÓN : Dejar secar el pegamento estructural 2 días a temperatura ambiente o 2 horas a 60ºC.
10. Soldadura
ATENCIÓN : Ajustar el puesto de soldadura.
Reglaje del puesto de soldadura :
ATENCIÓN : El número de puntos o de cordones de soldadura necesarios para el ensamblado de una pieza nueva debe ser idéntico al número de puntos o de cordones de soldadura que fijaban la pieza de origen.

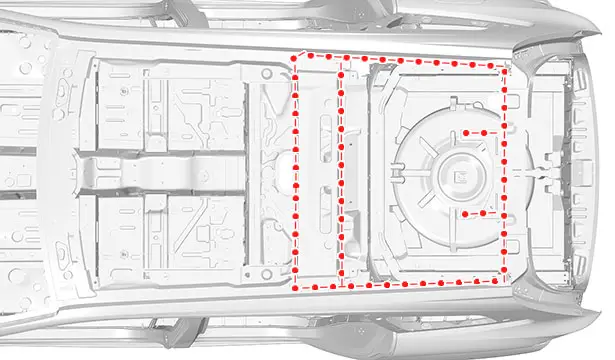

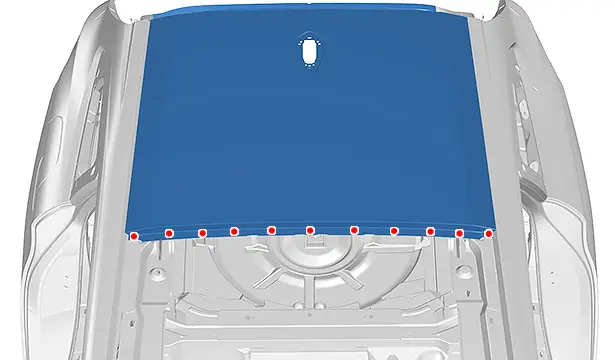

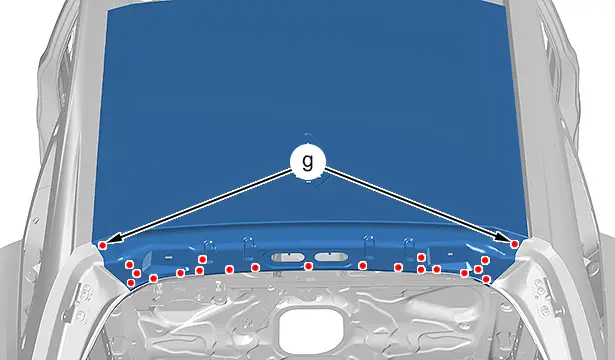

Soldar por los puntos eléctricos.

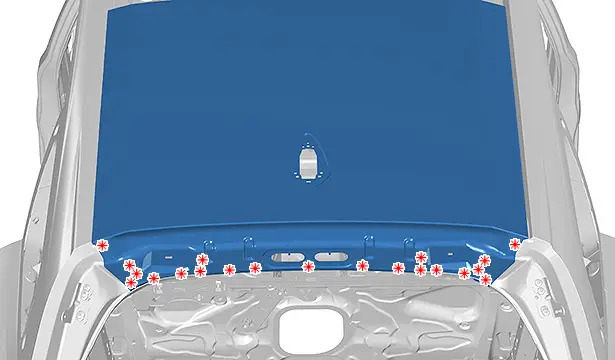

Soldar :
Esmerilar los puntos de los tapones MAG.
11. Estanquidad protección

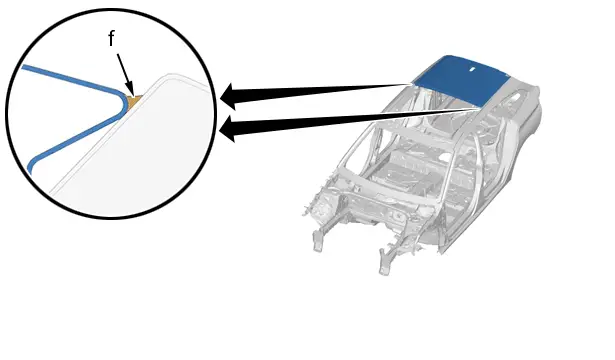

Aplicar :
Puesta en pintura, después pulverización en los cuerpos huecos, del producto índice "C5" en las zona de reparación.
12. Operaciones complementarias
Montar las cablerías eléctricas y los elementos desmontados.
13. Reiniciación
IMPERATIVO : Volver a conectar los sistemas pirotécnicos .
Poner el vehículo bajo tensión.
ATENCIÓN : Realizar las operaciones que deben realizarse después de reconectar la batería de servicio .
ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.
Conectar la o las baterías de servicio.
