Peugeot 308: Sustitución : Refuerzo de larguero ensamblado

IMPERATIVO : Antes de realizar cualquier trabajo en la estructura de un vehículo equipado con una batería de tracción, el vehículo deberá estar sin tensión.

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Respetar las precauciones a adoptar para los elementos pirotécnicos .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos (respetar la reglamentación vigente en el país correspondiente).

ATENCIÓN : Todas las superficies decapadas deben de ser protegidas por un proceso homologado de recincaje electrolítico con cinc .

ATENCIÓN : El número de puntos o de cordones de soldadura necesarios para el ensamblado de una pieza nueva debe ser idéntico al número de puntos o de cordones de soldadura que fijaban la pieza de origen.

1. Información

Tipos de puntos o cordones de soldadura por proceso arco eléctrico :

• Soldadura fuerte MIG con metal de aporte en cupro-aluminio empleado con un gas inerte
• Soldadura MAG con metal de aporte en acero y empleado con gas activo

Denominación de las chapas alta resistencia :

• ALE : Acero de alto límite elástico
• THLE : Acero de muy alto límite elástico
• UHLE : Acero de ultra alto límite elástico

NOTA : Utilizar los productos recomendados por el constructor .

2. Utillaje

Material :

• Perforadora de cuello de cisne para recortar los puntos eléctricos
• Pistola térmica
• Sistema de medición electrónica
• Sistema de medición mecánica

Útil	Referencia	Denominación

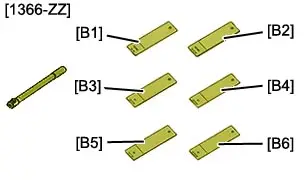

	[1366-ZZ]	COFRE DE UTILLAJE PARA PRUEBAS POR PUNTOS DE SOLDADURA ELÉCTRICOS

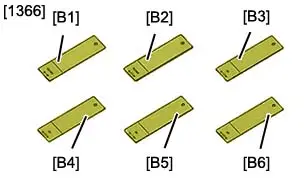

	[1366]	Muestras de pruebas de los puntos de soldadura eléctrica

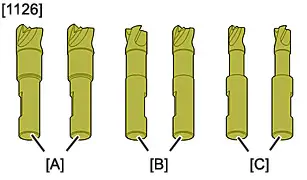

	[1126]	Estuche de barrenas de despuntado

3. Operaciones preliminares

IMPERATIVO : Desconectar los sistemas pirotécnicos .

ATENCIÓN : Realizar las operaciones necesarias antes de desconectar la batería de servicio .

ATENCIÓN : En el caso de un vehículo con baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.

Desconectar la o las baterías de servicio.

ATENCIÓN : Desmontar o proteger los elementos que se encuentran en la zona de reparación y que puedan sufrir daños a causa del calor o la suciedad.

Desmontar :

• La aleta delantera
• La puerta delantera
• La puerta trasera
• El asiento delantero
• La banqueta trasera
• Los guarnecidos interiores

Desacoplar las cablerías eléctricas.

Sustituir :

• El refuerzo pilar delantero ensamblado
• El refuerzo de pilar central ensamblado
• El lado habitáculo ensamblado
• El inserto inflable exterior de pilar central

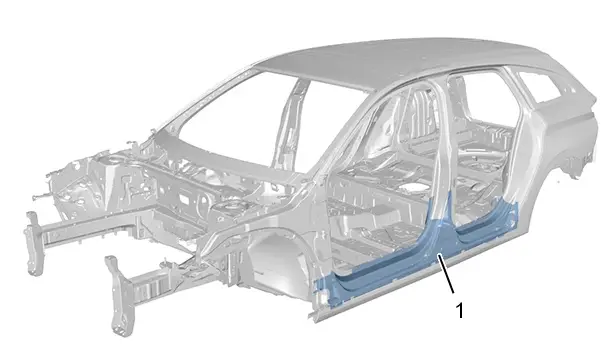

4. Localización pieza de recambio

Referencia	Denominación
(1)	Refuerzo de larguero ensamblado

5. Identificación de la pieza de recambio

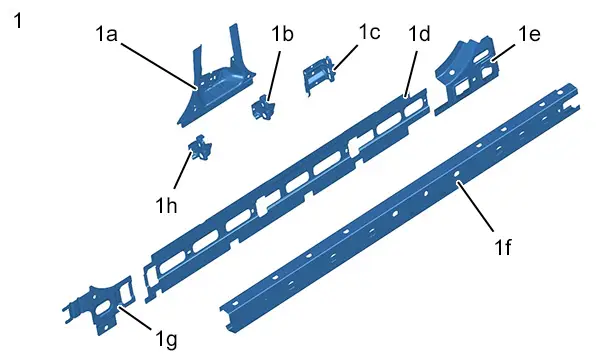

5.1. Composición : Refuerzo de larguero ensamblado

Referencia	Denominación	Espesor	Naturaleza/clasificación
(1)	Refuerzo de larguero ensamblado	-	-
(1a)	Soporte de fijación enrollador de cinturón de seguridad delantero	1,30 mm	ALE
(1b)	Tabique de larguero	1,25 mm	THLE
(1c)	Pared trasera de larguero	1,25 mm	THLE
(1d)	Alma de larguero	0,95 mm	UHLE
(1e)	Refuerzo trasero de larguero	0,95 mm	THLE
(1f)	Refuerzo de larguero	2,00 mm	UHLE
(1g)	Apoyo del gato delantero	2,50 mm	THLE
(1h)	Tabique de larguero	1,25 mm	THLE

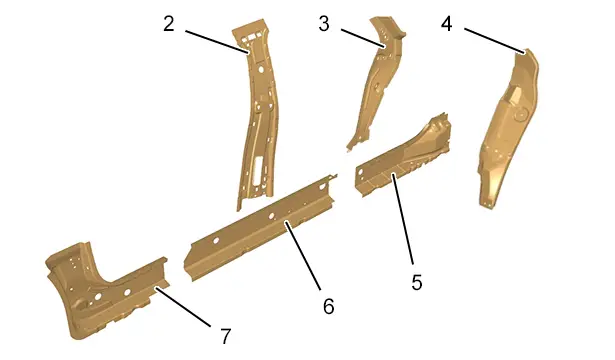

5.2. Identificación de piezas adyacentes a la pieza de recambio

Referencia	Denominación	Espesor	Naturaleza/clasificación
(2)	Forro de pilar central	0,65 mm	ALE
(3)	Forro custodia inferior	0,65 mm	Acero dulce
(4)	Forro de aleta trasera parte delantera	0,85 mm	Acero dulce
(5)	Larguero interior trasero	1,35 mm	THLE
(6)	Larguero interior	1,25 mm	THLE
(7)	Larguero interior delantero	1,35 mm	THLE

ATENCIÓN : Tener en cuenta la diferencia de grosor de las piezas para el reglaje del puesto de soldadura.

6. Preparación pieza de repuesto

ATENCIÓN : Al limpiar los bordes de solapado, utilizar únicamente discos de decapar para no deteriorar la protección anticorrosión.

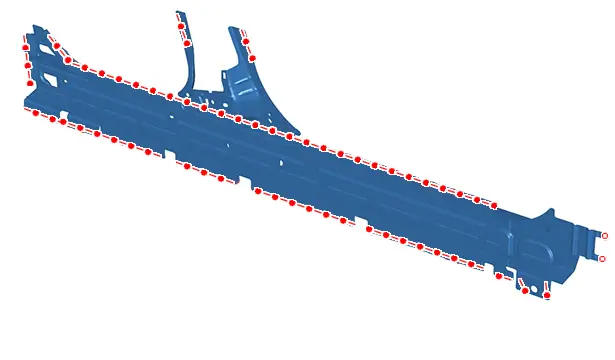

Preparar los bordes de acercamiento y protegerles con un apresto soldable (índice "C7").

NOTA : Aplicar el apresto soldable en las caras internas de chapas a soldar.

7. Desglose de la pieza en la caja

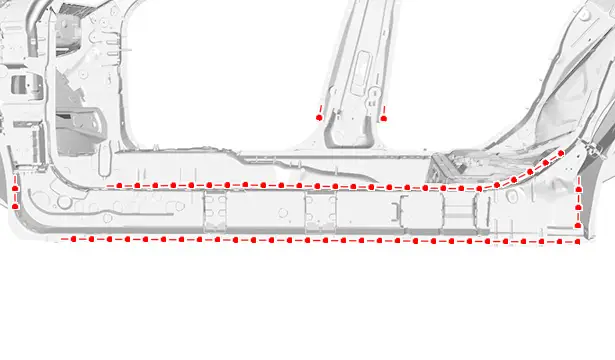

Recortar los puntos .

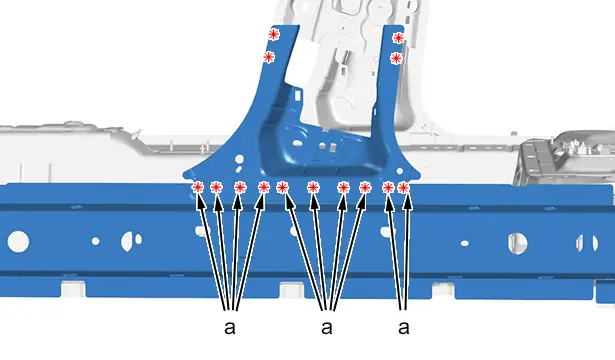

Cortar :

• Los puntos
• Los puntos en 2 grosores(en "a")

Despegar el refuerzo del larguero ensamblado ; Con la ayuda de una pistola de aire caliente.

Desmontar el refuerzo del larguero ensamblado .

8. Limpieza y preparación de la caja

Preparar los bordes de acercamiento y protegerles con un apresto soldable (índice "C7").

NOTA : Aplicar el apresto soldable en las caras internas de chapas a soldar.

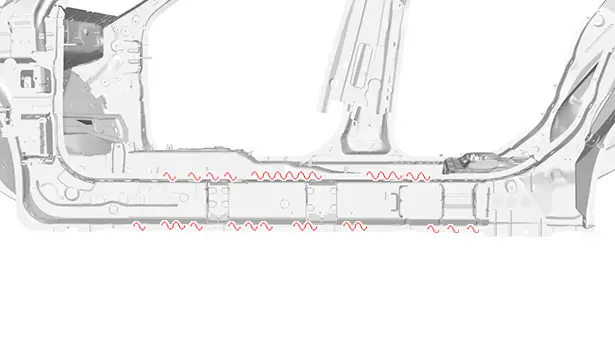

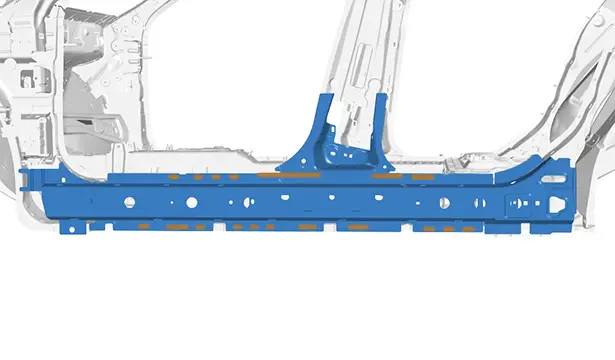

Aplicar pegamento estructural de índice "B3".

9. Ajuste

Posicionar :

• El refuerzo de larguero ensamblado
• Los elementos que permiten el ajuste

Controlar la posición con ayuda de uno de los sistemas de medida homologados.

Mantener la pieza en posición.

10. Soldadura

ATENCIÓN : Ajustar el puesto de soldadura.

Reglaje del puesto de soldadura :

• Pruebas puntos de soldadura eléctrica ; Con ayuda del útil [1366-ZZ]
• Muestras de pruebas de los puntos de soldadura eléctrica ; Con ayuda del útil [1366]

ATENCIÓN : El número de puntos o de cordones de soldadura necesarios para el ensamblado de una pieza nueva debe ser idéntico al número de puntos o de cordones de soldadura que fijaban la pieza de origen.

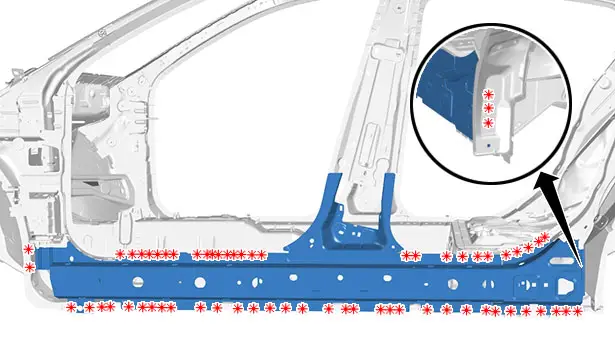

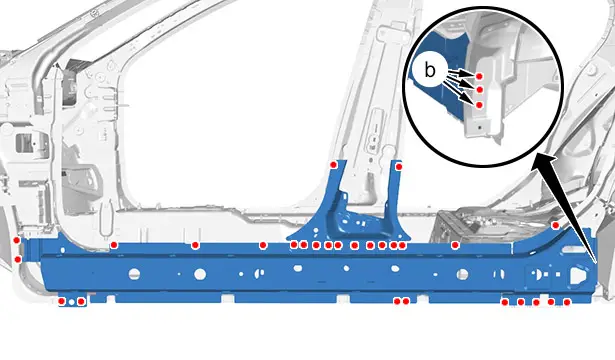

Soldar :

• Por puntos eléctricos
• Por puntos tapón MAG (en "b")

NOTA : Los puntos eléctricos que faltan se efectuarán al soltar los siguientes elementos:Refuerzo de pilar delantero ensamblado-Refuerzo de pilar central ensamblado-Lateral de habitáculo ensamblado.

11. Estanquidad protección

Aplicar :

• Una capa de imprimación fosfatante en la zona desnuda
• Masilla de estanqueidad (índice "A1")
• Una protección antigravilla (índice "C4")

Puesta en pintura, después pulverización en los cuerpos huecos, del producto índice "C5" en las zona de reparación.

12. Operaciones complementarias

Montar las cablerías eléctricas y los elementos desmontados.

13. Reiniciación

IMPERATIVO : Volver a conectar los sistemas pirotécnicos .

Poner el vehículo bajo tensión.

ATENCIÓN : Realizar las operaciones que deben realizarse después de reconectar la batería de servicio .

ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.

Conectar la o las baterías de servicio.
