Peugeot 308: Desmontaje - montaje : Filtro de aceite de la caja de velocidades manual pilotada de doble embrague híbrida

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos(respetar la reglamentación vigente en el país correspondiente).

1. Sustitución sistemática de las piezas

2. Operaciones preliminares

Poner el vehículo sobre un puente elevador.

ATENCIÓN : Realizar las operaciones necesarias antes de desconectar la batería de servicio .

ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.

Desconectar la o las baterías de servicio (Según equipamiento).

Vaciar la caja de velocidades manual pilotada de doble embrague híbrida .

Desmontar :

• La rueda delantera izquierda
• El guardabarros delantero izquierdo

3. Desmontaje

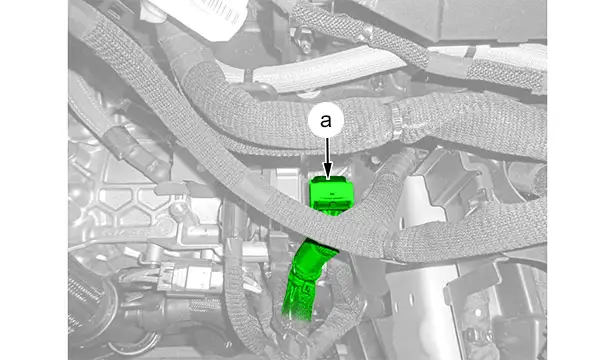

Desconectar el conector (en "a").

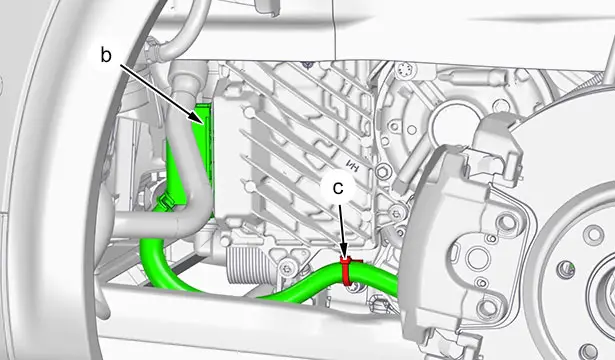

Desconectar el conector (en "b").

Desgrapar el haz de cables eléctrico  (en "c").

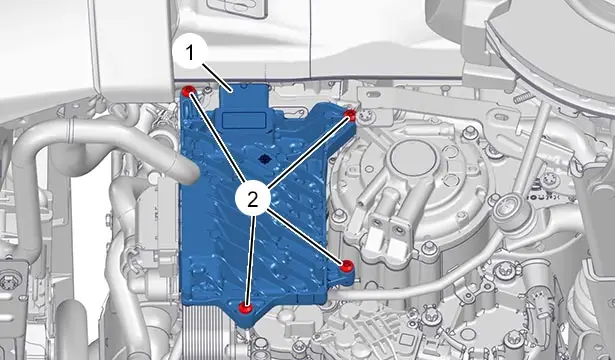

Desmontar :

• Los 4 tornillos (2)
• El calculador (1) de la caja de velocidades manual pilotada de doble embrague híbrida

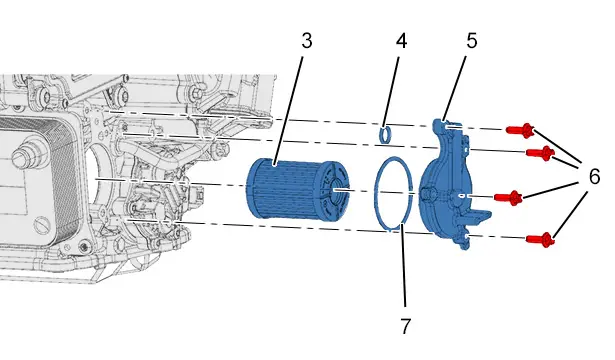

Desmontar :

• Los 4 tornillos (6)
• La carcasa (5)
• El filtro de aceite (3) de la caja de velocidades manual pilotada de doble embrague híbrida
• Las juntas tóricas (4), (7)

4. Montaje

ATENCIÓN : Respetar los pares de apriete.

CAJA TIPO EDCT 6 VELOCIDADES Y VVM PILOTADA 6 VELOCIDADES HÍBRIDA

Pares de apriete :

• Caja de velocidades manual pilotada de doble embrague híbrida
• Ruedas

Montar de nuevo :

• Las juntas tóricas nuevas (4), (7)
• El filtro de aceite (3) nuevo de la caja de velocidades manual pilotada de doble embrague híbrida
• La carcasa (5)
• Los 4 tornillos (6)
• El calculador (1) de la caja de velocidades manual pilotada de doble embrague híbrida
• Los 4 tornillos (2)

Grapar la cablería eléctrica  (en "c").

Volver a conectar :

• El conector (en "b")
• El conector (en "a")

5. Operaciones complementarias

ATENCIÓN : Realizar las operaciones que deben realizarse después de reconectar la batería de servicio .

ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.

Volver a conectar la batería de servicio .

Montar de nuevo :

• El guardabarros delantero izquierdo
• La rueda delantera izquierda

Llenar y poner a nivel el aceite de la caja de velocidades manual pilotada de doble embrague híbrida .

Poner el vehículo sobre sus ruedas.
