Peugeot 308: Despiece-armado : Elementos internos a la caja de cambios (tipo "MB6")

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

ATENCIÓN : Respetar las condiciones de limpieza y de re-montaje de la caja de cambios .

ATENCIÓN : Marcar la posición de las piezas antes del desmontaje.

1. Sustitución sistemática de las piezas

Denominación	Cantidad
Tornillo de árbol primario	1
Rodamiento delantero de árbol primario	1
Rodamiento trasero de árbol primario	1
Tornillo de árbol secundario	1
Rodamiento delantero de árbol secundario	1
Rodamiento trasero de árbol secundario	1
Grupilla (Eje de palanca de cambios)	1
Anillo de freno de árbol primario	3
Anillo de freno de árbol secundario	2
tornillo corona diferencial	8
Rodamiento de diferencial	2
Grupillas (Eje de los satélites del diferencial)	2
Junta de transmisión	2

2. Ingredientes

NOTA : Utilizar solo los productos recomendados.

Aceite de caja de cambios : Índice "B1" .

3. Utillaje

Emplear el utillaje preconizado .

4. Desarmado : ÁRBOL PRIMARIO

ATENCIÓN : La superficie plana del extractor universal debe ir orientada hacia el lado del piñón para no apoyarse en los dentados.

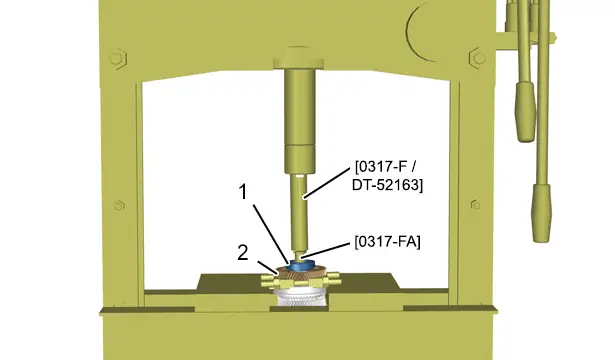

Apoyarse sobre el piñón de 6ª (2) y desmontar el rodamiento trasero (1) ; Con los útiles [U53P / DT-22912-B], [0317-AF], [0317-F / DT-52163] y una prensa.

ATENCIÓN : Marcar la posición de las piezas antes del desmontaje.

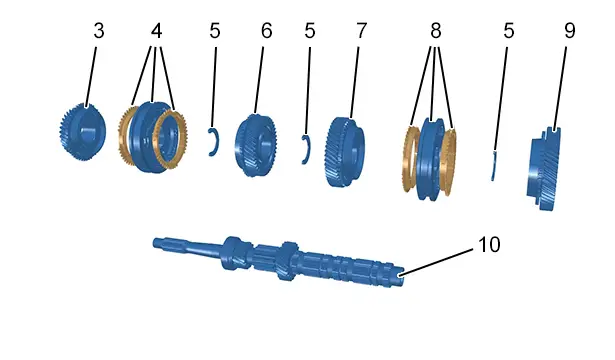

(10)Árbol primario .

Desmontar :

• El piñón de sexta (9)
• La arandela de frenado (5) ; Con ayuda del útil [0345-J]
• El sincronizador (8) de quinta/sexta
• El piñón motor de quinta (7)
• La arandela de frenado (5) ; Con ayuda del útil [0345-J]
• El piñón de cuarta (6)
• La arandela de frenado (5) ; Con ayuda del útil [0345-J]
• El sincronizador (4) de tercera/cuarta
• El piñón de tercera (3)

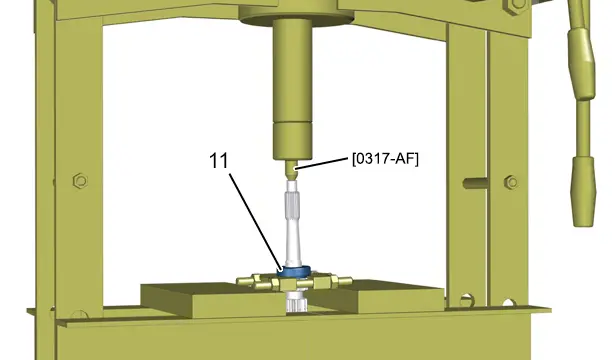

Desmontar el rodamiento delantero (11) ; Con los útiles [U53P / DT-22912-B], [0317-AF] y una prensa.

5. Desarmado : Árbol secundario

ATENCIÓN : Marcar la posición de las piezas antes del desmontaje.

ATENCIÓN : La superficie plana del extractor universal debe ir orientada hacia el lado del piñón para no apoyarse en los dentados.

Apoyarse bajo el rodamiento (12).

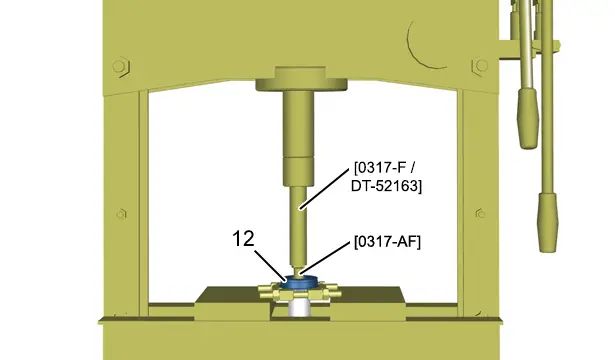

Quitar el rodamiento (12) ; Con los útiles [U53P / DT-22912-B], [0317-AF], [0317-F / DT-52163] y una prensa.

Apoyarse en el piñón receptor (13) de quinta y sexta ; Con ayuda del útil [U53P / DT-22912-B].

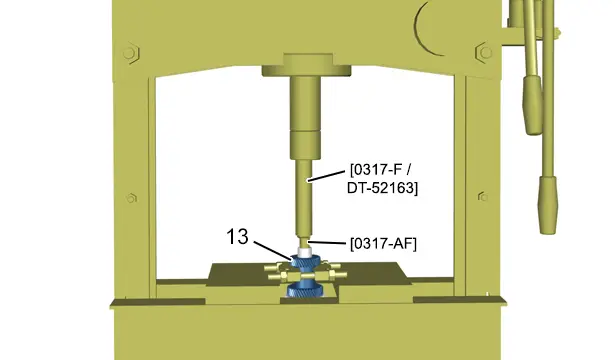

Desmontar el piñón receptor (13) de quinta y sexta ; Con los útiles [0317-AF], [0317-F / DT-52163] y una prensa.

Apoyarse en el piñón receptor (14) de tercera y cuarta ; Con ayuda del útil [U53P / DT-22912-B].

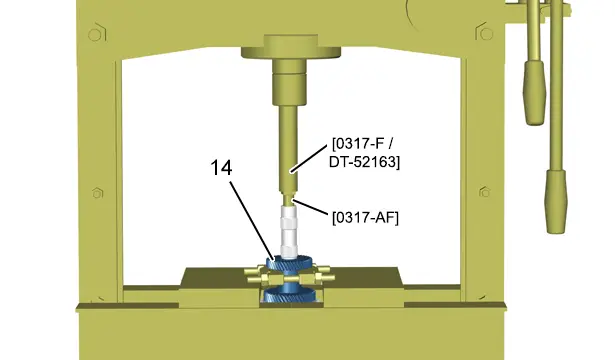

Desmontar el piñón receptor (14) de tercera y cuarta ; Con los útiles [0317-AF], [0317-F / DT-52163] y una prensa.

ATENCIÓN : Marcar la posición de las piezas antes del desmontaje.

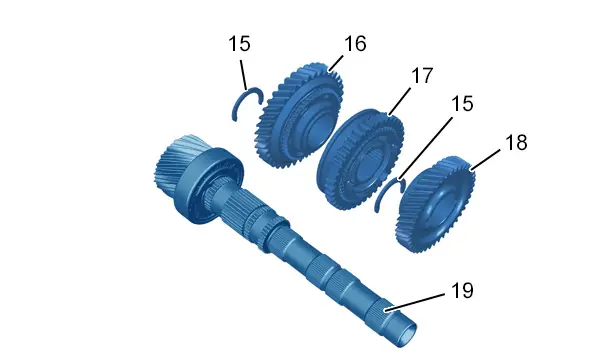

(19)Árbol secundario.

Desmontar :

• El piñón receptor de segunda (18)
• La arandela de frenado (15) ; Con ayuda del útil [0345-K]
• El sincronizador (17) de primera/segunda
• El piñón receptor de primera (16)
• La arandela de frenado (15) ; Con ayuda del útil [0345-K]

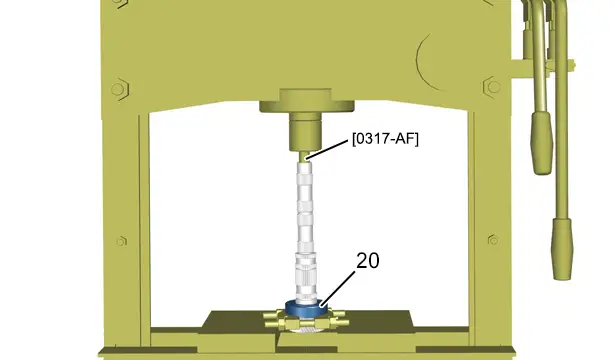

Quitar el rodamiento (20) ; Con los útiles [U53P / DT-22912-B], [0317-AF] y una prensa.

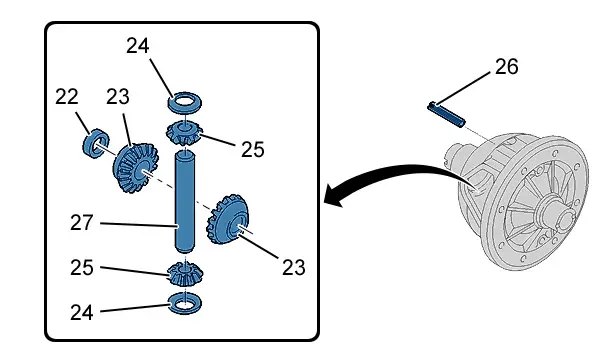

6. Desarmado : cajetín diferencial

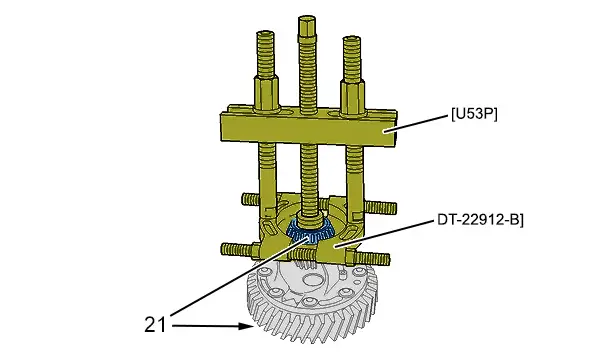

Desmontar los rodamientos (21) ; Con ayuda del útil [U53P / DT-22912-B].

ATENCIÓN : No separar los satélites de sus copelas ni los planetarios de sus arandelas de fricción.

Desmontar :

• La grupilla de freno (26)
• El eje porta-satélites (27)
• Los satélites (25) provistos de sus copelas de apoyo (24)
• Los planetarios (23) (Lado opuesto a la corona)
• El centrador de planetario (22) (Lado opuesto a la corona)

Desmontar :

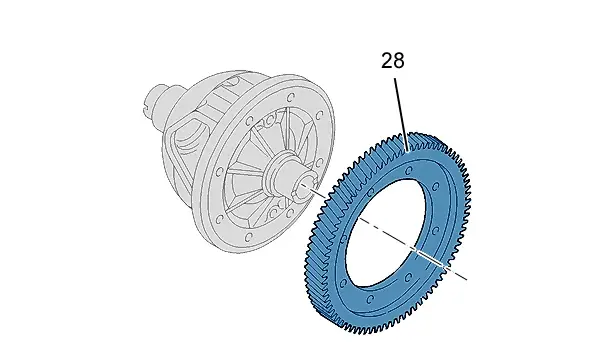

• Los tornillos de fijación de la corona de diferencial
• La corona de diferencial (28)

7. Recubrimiento : cajetín diferencial

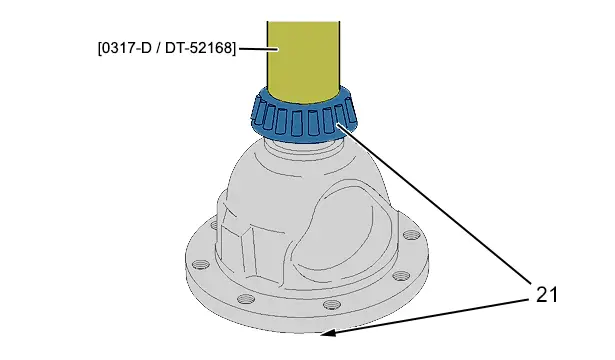

Montar de nuevo el rodamiento (21) (nuevo) ; Con ayuda del útil [0317-D / DT-52168] y de una prensa.

Montar de nuevo :

• El centrador de planetario (22) (Lado opuesto a la corona)
• Los planetarios (23)
• Los satélites (25) y sus copelas de apoyo (24) girándolos
• El eje de satélites (27)
• Las grupillas de retención del eje (26) (nuevos)

Montar la corona (28).

ATENCIÓN : Sustituir sistemáticamente : Los tornillos de fijación de la corona de diferencial.

8. Recubrimiento : sincronizador

NOTA : Utilizar solo los productos recomendados.

ATENCIÓN : Engrasar las piezas a medida que se montan Índice "B1" .

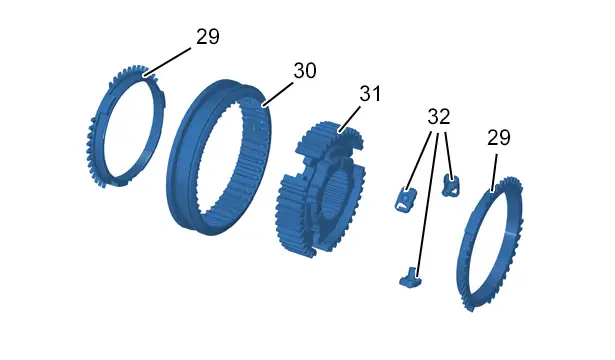

Montar de nuevo :

• El manguito de sincronizador (30)
• El moyú sincronizador (31)
• Los tetones de sincronizador (32)
• El casquillo exterior (29) de sincronizador

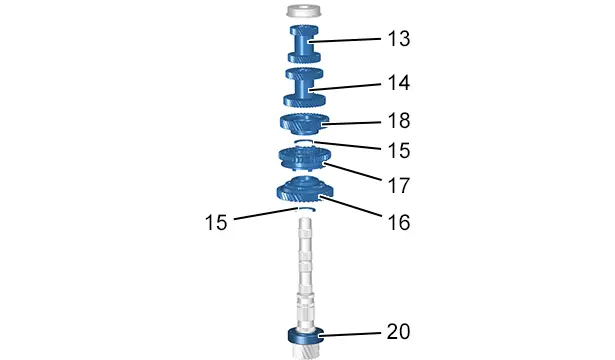

9. Recubrimiento : Árbol secundario

NOTA : Utilizar piezas limpias, sin defecto.

NOTA : Verificar que en las superficies de asiento del árbol no hay ni golpes ni arañazos.

NOTA : Respetar los emparejamientos marcados al desmontaje.

NOTA : Utilizar solo los productos recomendados.

ATENCIÓN : Engrasar las piezas a medida que se montan Índice "B1" .

Sustituir sistemáticamente :

• Los rodamientos
• Los semi-anillos de freno de rodamientos

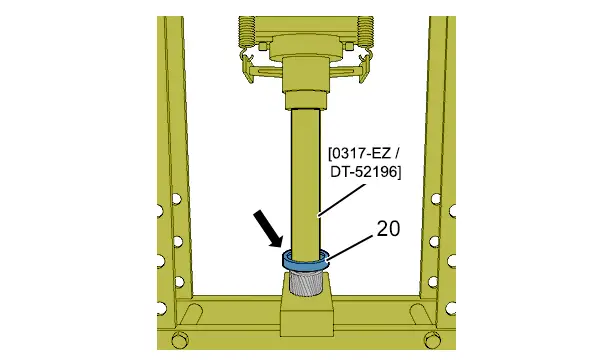

Montar el rodamiento nuevo (20) ; Con ayuda del útil [0317-EZ / DT-52196] y de una prensa.

Montar de nuevo :

• La arandela de frenado (15) (nuevo) ; Con ayuda del útil [0345-K]
• El piñón receptor de primera (16)
• El sincronizador (17) de primera/segunda
• La arandela de frenado (15) (nuevo) ; Con ayuda del útil [0345-K]
• El piñón receptor de segunda (18)
• El piñón receptor (14)de tercera/cuarta ; Con ayuda del útil [0317-EZ / DT-52196] y de una prensa
• El piñón receptor (13) de quinta/sexta ; Con ayuda del útil [0317-EZ / DT-52196] y de una prensa

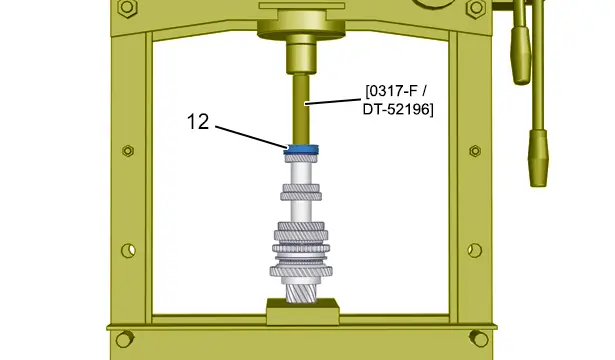

Montar de nuevo el rodamiento (12) (Gargantilla hacia arriba) (nuevo) ; Con ayuda del útil [0317-F / DT-52196] y de una prensa.

10. Recubrimiento : ÁRBOL PRIMARIO

NOTA : Utilizar piezas limpias, sin defecto.

NOTA : Verificar que en las superficies de asiento del árbol no hay ni golpes ni arañazos.

NOTA : Respetar los emparejamientos marcados al desmontaje.

NOTA : Utilizar solo los productos recomendados.

ATENCIÓN : Engrasar las piezas a medida que se montan Índice "B1" .

Sustituir sistemáticamente :

• Los rodamientos
• Los semi-anillos de freno de rodamientos

ATENCIÓN : La superficie plana "a" del extractor universal debe ir orientada hacia el lado del piñón para no apoyarse en los dentados.

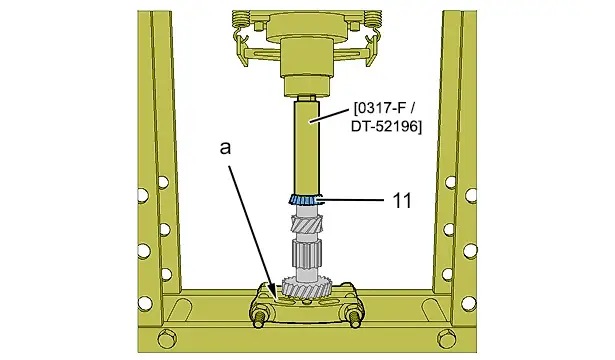

Montar el rodamiento delantero (11) (nuevo) ; Con los útiles [U53T / DT-22912-B], [0317-F / DT-52196] y una prensa.

Montar de nuevo :

• El piñón de tercera (3)
• El anillo de sincronizador (4) de tercera/cuarta
• La arandela de frenado (5) ; Con ayuda del útil [0345-J]
• El piñón de cuarta (6)
• La arandela de frenado (5) ; Con ayuda del útil [0345-J]
• El piñón motor de quinta (7)
• El sincronizador (8) de quinta/sexta
• La arandela de frenado (5) ; Con ayuda del útil [0345-J]
• El piñón de sexta (9)

ATENCIÓN : La superficie plana "a" del extractor universal debe ir orientada hacia el lado del piñón para no apoyarse en los dentados.

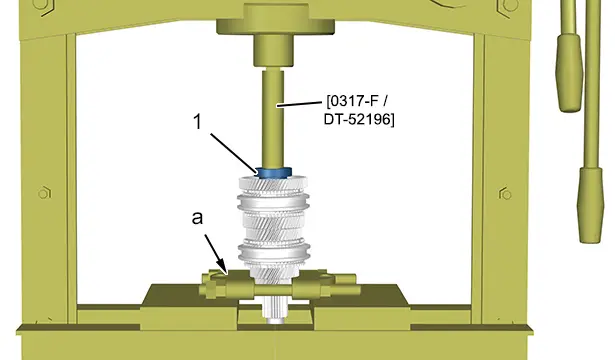

Montar el rodamiento trasero (1) (nuevo) ; Con los útiles [U53T / DT-22912-B], [0317-F / DT-52196] y una prensa.
