Peugeot 308: Desmontaje - montaje : Cartucho filtrante y secante (Especificidad de país cálido y húmedo y país muy cálido)

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos (respetar la reglamentación vigente en el país correspondiente).

IMPERATIVO : Todo el personal que intervenga en un vehículo con pilas de combustible montadas debe haber realizado recibido la formación específica de STELLANTIS necesaria para intervenir en estos vehículos (respetar la reglamentación vigente en el país correspondiente).

NOTA : Lista de los países afectados por este procedimiento específico relativo al circuito de refrigeración .

1. Sustitución sistemática de las piezas

2. Utillaje

Material : Estación de carga y reciclaje del circuito de refrigeración.

3. Operaciones preliminares

IMPERATIVO : Antes de cualquier intervención sobre el circuito de climatización, respetar las precauciones que hay que tomar.

Vaciar el circuíto de refrigeración ; Con la estación de carga y el reciclado de circuito de refrigeración.

Desmontar :

• El paragolpes delantero
• El condensador de refrigeración

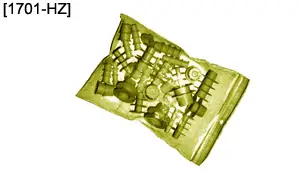

ATENCIÓN : Obturar, rápidamente, todos los conductos con el fin de evitar que se introduzca la humedad ; Con la ayuda de los útiles [1701-HZ].

4. Desmontaje

NOTA : El desmontaje del cartucho filtrante y secante se efectúa por debajo del condensador de refrigeración.

4.1. Montaje condensador de refrigeración con tapón

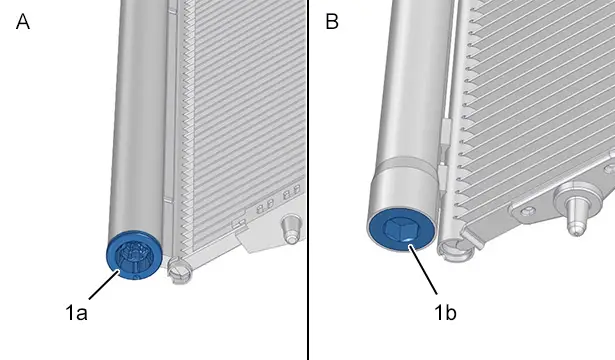

Montaje "A" : Tapón muesca TORX (1a).

Montaje "B" : Tapón muesca 6 caras (1b).

NOTA : Limpiar la proximidad del tapón de plástico con un paño limpio para eliminar las impurezas.

Quitar el tapón (1).

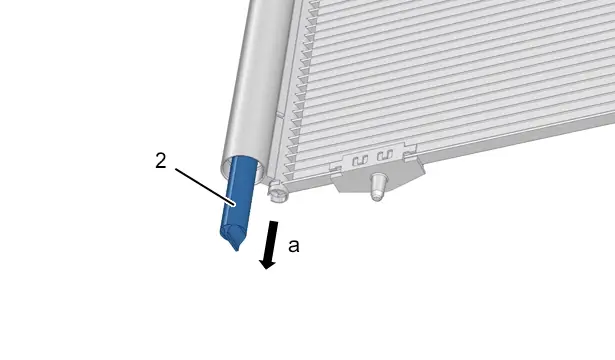

Desmontar el cartucho desecante (2) (Según la flecha "a").

4.2. Montaje condensador de refrigeración con cartucho filtrante y secante

NOTA : Limpiar con un trapo limpio para eliminar las impurezas.

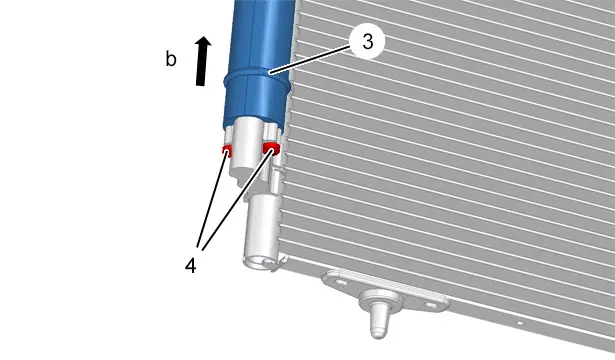

Desmontar :

• Los 2 tornillos (4)
• El cartucho filtrante y deshumidificador (3) (Según la flecha "b")

5. Montaje

ATENCIÓN : Quitar los tapones de los tubos, bridas, racores sólo al momento del empalme sobre vehículo.

NOTA : Limpiar la proximidad del tapón de plástico con un paño limpio para eliminar las impurezas.

5.1. Montaje condensador de refrigeración con tapón

NOTA : Sustituir el tapón (1) en cada sustitución del cartucho desecante (2).

ATENCIÓN : El cartucho desecante se entrega siempre envuelto en plástico al vacío. Si el embalaje no es hermético o si la fecha de caducidad (si está indicada) se ha superado, el kit secante no deberá utilizarse y debe destruirse.

ATENCIÓN : No dejar el cartucho secante nuevo al aire libre.

Abrir el envasado al vacío del kit secante.

Insertar el cartucho secante (2) en el condensador de refrigeración.

ATENCIÓN : Respetar los pares de apriete.

Montar un tapón nuevo (1) ; Apretar a 1,5 m.daN.

5.2. Montaje condensador de refrigeración con cartucho filtrante y secante

ATENCIÓN : Retirar los tapones del kit secante solamente en el momento de la conexión en el condensador de refrigeración.

NOTA : Controlar la presencia de las 2 juntas tóricas en el cartucho filtrante y secante nuevo.

ATENCIÓN : El cartucho filtrante y desecante no debe permanecer al aire libre, aunque esté acoplado al circuito de refrigeración.

ATENCIÓN : Respetar los pares de apriete.

Apretar los 2 tornillos (4) a 0,6 m.daN .

Montar de nuevo :

• El cartucho filtrante y deshumidificador (3)
• Los 2 tornillos (4) (nuevos)

6. Operaciones complementarias

Volver a montar el condensador de aire acondicionado .

Efectuar :

• Una tirada al vacío del circuito de refrigeración (durante 15 minutos mínimo)
• Un control de estanquidad del circuito de refrigeración
• Una tirada al vacío del circuito de refrigeración (durante 35 minutos mínimo)
• Una carga del circuito de refrigeración

NOTA : Durante la sustitución del cartucho filtrante y desecante, añadir 15 cm3 de aceite para el compresor de refrigeración.

Controlar el funcionamiento de la climatización.

Montar el parachoques delantero.
