Peugeot 308: Identificación : Zonas de corte prohibidas del lado del habitáculo

IMPERATIVO : Antes de realizar cualquier intervención en la estructura de un vehículo equipado con baterías de tracción, un técnico habilitado debe haber apagado totalmente el vehículo.

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Cualquier intervención de reparación en un vehículo con energía eléctrica integrada (vehículo eléctrico/vehículo híbrido) debe ser realizada por una persona habilitada.

ATENCIÓN : Todas las superficies decapadas deben de ser protegidas por un proceso homologado de recincaje electrolítico con cinc .

1. Información

ATENCIÓN : Para evitar que se deterioren los insertos estructurales o inflafles, las zonas de corte cerca de un inserto estructural o inflable deben efectuarse a una distancia de seguridad superior a 40 mm.

NOTA : Todas las zonas de corte en los laterales del habitáculo están autorizados excepto en los emplazamientos específicos en este documento.

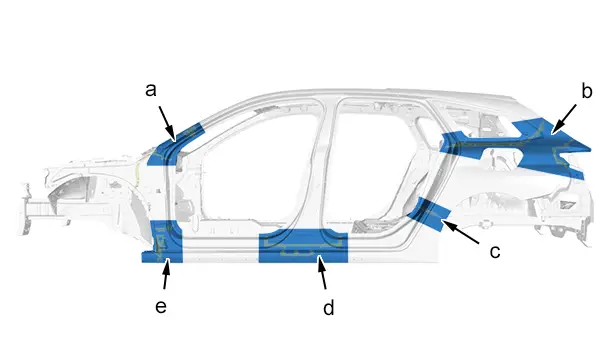

2. Localización : Zonas de cortes prohibidos

Zonas de cortes prohibidos :

• "a" Inserto inflable de montante de marco de parabrisas
• "b" Insertos inflables delantero y trasero de refuerzo de custodia
• "c" Inserto inflable de pilar trasero
• "d" Inserto inflable exterior de refuerzo de pilar central
• "e" Inserto inflable de pilar delantero

3. Medición de zonas de cortes prohibidos

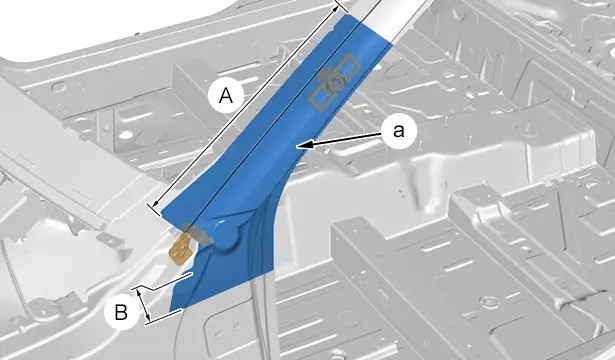

"a" Zona inserto expansivo montante de marco de parabrisas.

"A" = 365 mm.

"B" = 40 mm.

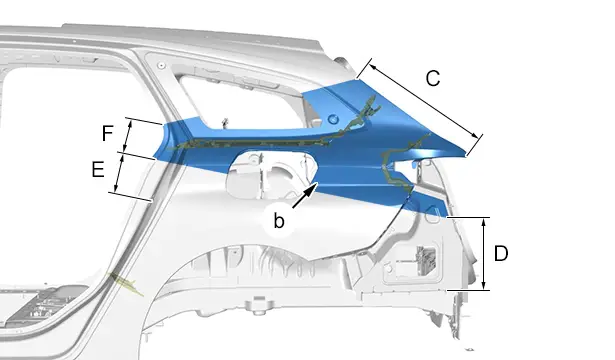

"b" Zona insertos inflables delantero y trasero de refuerzo de custodia.

"C" = 390 mm.

"D" = 240 mm.

"E" = 130 mm.

"F" = 80 mm.

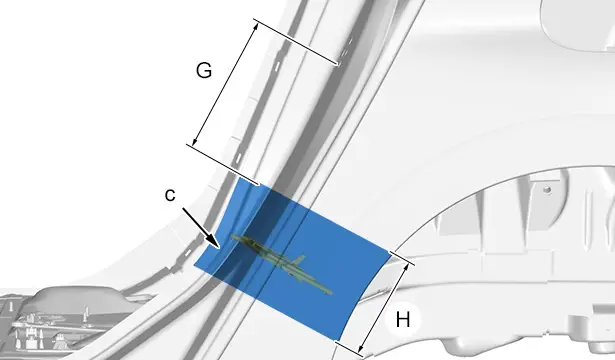

"c" Zona inserto inflable inferior de pilar trasero.

"G" = 225 mm.

"H" = 80 mm.

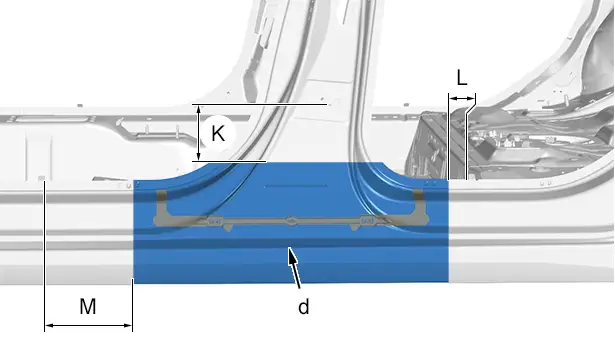

"d" Zona inserto inflable exterior de refuerzo de pilar central.

"K" = 130 mm.

"L" = 48 mm.

"M" = 178 mm.

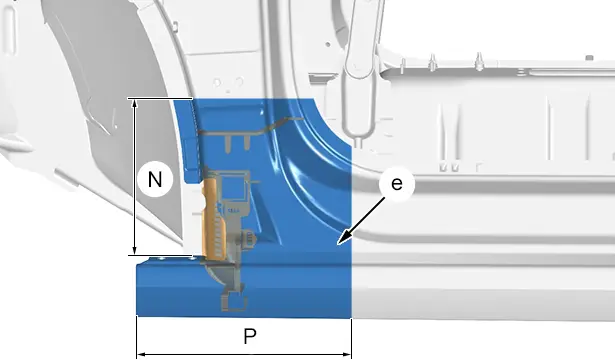

"e" Zona inserto inflable de pilar delantero.

"N" = 205 mm.

"P" = 260 mm.
