Peugeot 308: Desmontaje - montaje : Correa de arrastre de los accesorios - Rodillo tensor dinámico

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos (respetar la reglamentación vigente en el país correspondiente).

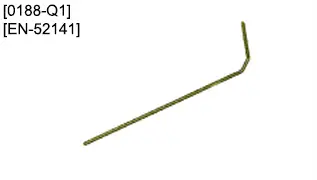

1. Utillaje

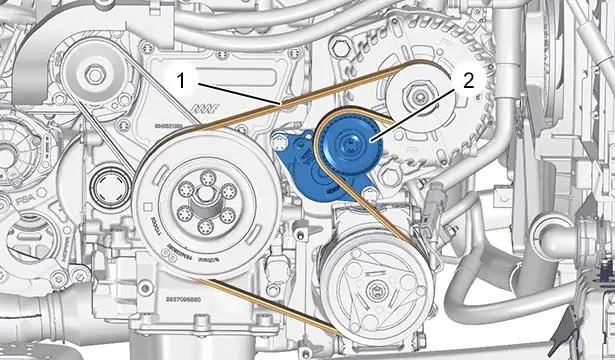

2. Identificación

(1) Correa de arrastre de los accesorios.

(2) Rodillo tensor dinámico .

3. Correa de arrastre de los accesorios

3.1. Operaciones preliminares

ATENCIÓN : Realizar las operaciones necesarias antes de desconectar la batería de servicio .

ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.

Desconectar la o las baterías de servicio (según equipamiento).

Poner el vehículo sobre un puente elevador.

Desmontar :

• La rueda delantera derecha
• El guardabarros delantero derecho

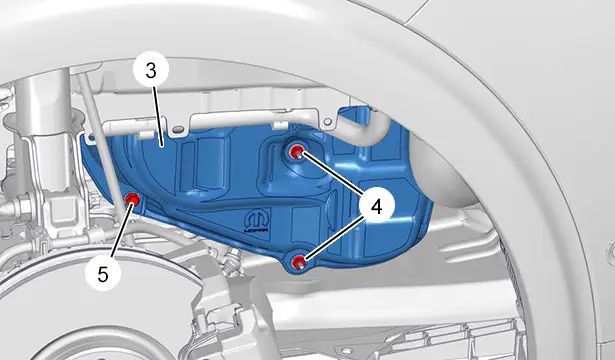

Desmontar :

• El tornillo (5)
• Las tuercas (4)
• El protector (3)

3.2. Desmontaje

ATENCIÓN : Observe el sentido de giro de la correa de arrastre de los accesorios (1) si se reutiliza la correa de arrastre de los accesorios.

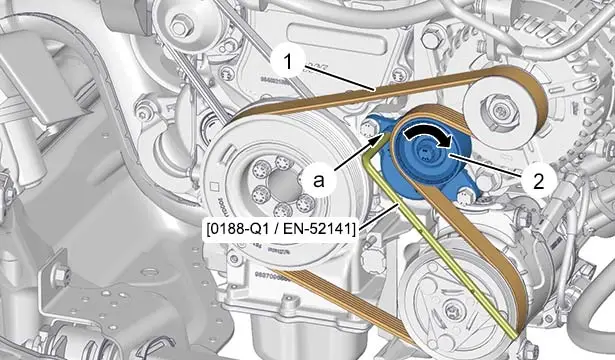

Accionar el rodillo tensor dinámico (2) (En sentido de las agujas del reloj).

Calar el rodillo tensor dinámico (2) ; Con ayuda del útil [0188-Q1 / EN-52141] (en "a").

Desmontar la correa de arrastre de los accesorios (1).

ATENCIÓN : Controlar que el rodillo tensor dinámico (2) gira libremente (ausencia de juego y de punto duro).

3.3. Montaje

ATENCIÓN : Respetar los pares de apriete .

Montar la correa de arrastre de los accesorios (1).

ATENCIÓN : Controlar que la correa de arrastre de los accesorios (1) esté correctamente posicionada en las gargantas de las diferentes poleas.

Accionar el rodillo tensor dinámico (2) (En sentido de las agujas del reloj).

Quitar el útil [0188-Q1 / EN-52141].

Dar 2 vueltas al cigüeñal en el sentido normal de giro.

3.4. Operaciones complementarias

Montar de nuevo :

• El protector (3)
• Las tuercas (4)
• El tornillo (5)
• El guardabarros delantero derecho
• La rueda delantera derecha
• El vehículo sobre sus ruedas

ATENCIÓN : Realizar las operaciones que deben realizarse después de reconectar la batería de servicio .

ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.

Conectar la o las baterías de servicio (según equipamiento).

4. Rodillo tensor dinámico

4.1. Operaciones preliminares

Poner el vehículo sobre un puente elevador.

ATENCIÓN : Realizar las operaciones necesarias antes de desconectar la batería de servicio .

ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.

Desconectar la o las baterías de servicio (según equipamiento).

Desmontar :

• La rueda delantera derecha
• El guardabarros delantero derecho

Desmontar :

• El tornillo (5)
• Las tuercas (4)
• El protector (3)
• La correa de arrastre de accesorios (1)

4.2. Desmontaje

ATENCIÓN : No quitar el útil [0188-Q1 / EN-52141] .

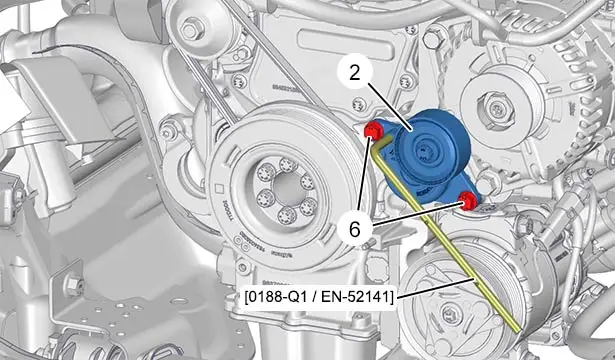

Desmontar :

• Los 2 tornillos (6)
• El conjunto rodillo tensor dinámico inferior (2) y varilla [0188-Q1 / EN-52141]

4.3. Montaje

ATENCIÓN : Respetar los pares de apriete.

Pares de apriete :

• Motor
• Ruedas

NOTA : El rodillo tensor dinámico nuevo (2) se entrega con una grupilla de sujeción .

Rodillo tensor dinámico reutilizado : Montar el conjunto rodillo tensor dinámico (2) y varilla [0188-Q1/ EN-52141].

Rodillo tensor dinámico nuevo : Montar el conjunto rodillo tensor dinámico (2) y grupilla de sujeción .

Montar de nuevo :

• El conjunto rodillo tensor dinámico inferior (2) y varilla [0188-Q1 / EN-52141]
• Los 2 tornillos (6)
• La correa de arrastre de accesorios (1)

Accionar el rodillo tensor dinámico (2) (En sentido de las agujas del reloj).

Desmontar :

• El útil [0188-Q1 / EN-52141]
• La varilla [0188-Q1 / EN-52141] o la grupilla de sujeción

ATENCIÓN : Controlar que la correa de arrastre de los accesorios (1) esté correctamente posicionada en las gargantas de las diferentes poleas.

Dar 2 vueltas al cigüeñal en el sentido normal de giro.

4.4. Operaciones complementarias

Montar de nuevo :

• El protector (3)
• Las tuercas (4)
• El tornillo (5)
• El guardabarros delantero derecho
• La rueda delantera derecha
• El vehículo sobre sus ruedas

ATENCIÓN : Realizar las operaciones que deben realizarse después de reconectar la batería de servicio .

ATENCIÓN : En el caso de un vehículo con 2 baterías, realice las operaciones específicas de desconexión y reconexión de las baterías de servicio.

Conectar la o las baterías de servicio (según equipamiento).
