Peugeot 308: Valores de control y de reglaje : Dirección asistida
IMPERATIVO : Respetar las consignas de seguridad y de limpieza
.
IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos (respetar la reglamentación vigente en el país correspondiente).
IMPERATIVO : Todo el personal que intervenga en un vehículo con pilas de combustible montadas debe haber realizado recibido la formación específica de STELLANTIS necesaria para intervenir en estos vehículos (respetar la reglamentación vigente en el país correspondiente).
1. Dirección asistida con bomba conectada
NOTA : Presión de regulación de 1200 rpm a 1500 rpm.
Valor de control de presión de dirección.
| Vehículo | Motor | Presión de regulación |
| 407 (D2) | ES / DT | 115 ± 5 bares |
| EW / DV / DW | 100 ± 5 bares | |
| 807 (VV) | EW | 100 ± 5 bares |
| ES / DW | 110 ± 5 bares | |
| 4007 (MP) | todos tipos | 92 ± 3 bares |
| BIPPER (A9) | todos tipos | 80 ± 5 bares |
| PARTNER (B9) | todos tipos (excepto vehículos eléctricos) | 102,5 ± 3,5 bares |
| EXPERT (G9) | todos tipos | 100 ± 5 bares |
| BOXER (U9) | PUMA / DW | 114 ± 4 bares |
| SOFIM | 115 ± 5 bares |
2. Dirección asistida con grupo electrobomba
NOTA : Presión de regulación de 1200 rpm a 1500 rpm.
Valor de control de presión de dirección.
| Vehículo | Motor | Presión de reglaje (Potencia normal) | Presión de reglaje (Alta potencia) |
| 307 (T5) | todos tipos | 100 ± 5 bares | 110 ± 5 bares |
| 307 restyle (T6) | |||
| 308 (T7) | |||
| 408 (T73) | |||
| 407 (D2) | todos tipos | 100 ± 5 bares | - |
| 508 (W2) | todos tipos | 115 ± 5 bares | - |
| 807 (VV) | todos tipos | 110 ± 5 bares | - |
| 3008 (T84)3008 China (T88)5008 (T87) | EP / DV | 102 ± 107 bares | - |
| 3008 (T84)5008 (T87) | DW | 109 ± 114 bares | - |
| PARTNER (B9) | todos tipos(excepto vehículos eléctricos) | 100 ± 5 bares | - |
| Vehículos eléctricos | 102,5 ± 3,5 bares | - | |
| EXPERT (G9) | todos tipos | 110 ± 5 bares | - |
| TRAVELLER (K0)EXPERT IV (K0) | todos tipos | 115 ± 5 bares | - |
3. Dirección asistida eléctrica
NOTA : La asistencia de dirección se obtiene mediante un motor eléctrico accionado por un calculador.
Lista de los vehículos equipados con dirección asistida eléctrica :
- 107 (B0)
- 108 (B3)
- 207 (A7)
- 208 (A9)
- 208 (P21)
- 301 (M3)
- 301 China (MC)
- 308 (T9)
- 308 (P51)
- 308 (P51) PHEV
- 308 (P51) MHEV
- 408 (P54)
- 408 X China (P54C)
- 408 (P54) PHEV
- 408 (P54) MHEV
- 408 China (T9)
- 508 (R8)
- 508 LChina (R83)
- 1007 (A0)
- 2008 (P24)
- 2008 De China (P24C)
- 3008 (P84)
- 3008 (P84) MHEV
- 4008 (P84C)
- 5008 (P87)
- 5008 (P87C)
4. Columna de dirección

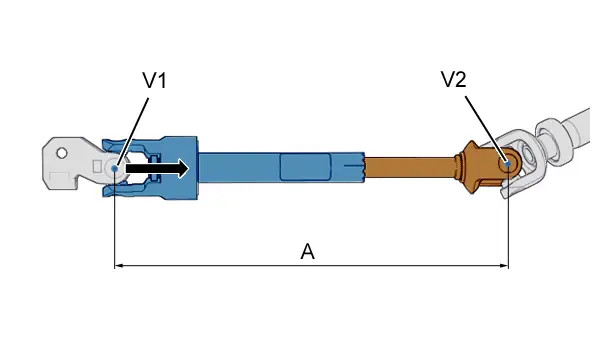

Durante un choque frontal, la retracción de la unión V1 no tiene incidencia en la unión V2.
| Vehículo | "A" Cota de retracción de la columna de dirección(dirección a la izquierda) | "A" Cota de retracción de la columna de dirección(dirección a la derecha) | Recorrido de retracción mínimo de la columna de dirección |
| 207 (A7) | 422,02 ± 7,5 mm | - | |
| 208 (A9) | 424,63 ± 7,5 mm | ||
| 208 (P21) | 266,59 ± 7,5 mm | 372,61 ± 7,5 mm | |
| 301 (M3) - 301 China (MC) | 417,17 mm | 55 mm | |
| 307 (T5) | 400,61 ± 7,5 mm | 82 mm | |
| 307 restyle | |||
| 308 (T7) | |||
| 308 (T9) | 252 ± 1 mm | 65 mm | |
| 308 (P51)308 (P51) PHEV308 (P51) MHEV | 278,69 ± 5 mm | 278,69 ± 5 mm | 65 mm |
| 407 (D2) (*) | 287,27 ± 10 mm | 284,72 ± 10 mm | 80 mm |
| 408 (T73) | 400,61 ± 7,5 mm | 82 mm | |
| 408 China (T9) | 252 ± 1 mm | 65 mm | |
| 408 X China (P54C) | 278,69 ± 5 mm | 65 mm | |
| 408 (P54)408 (P514) PHEV408 (P514) MHEV | 278,69 ± 5 mm | 278,69 ± 5 mm | 65 mm |
| 508 (W2) (*) | 287,27 ± 10 mm | 284,72 ± 10 mm | 80 mm |
| 508 (R8) | 283,6 ± 7,5 mm | 61 mm | |
| 508 LChina (R83) | |||
| 1007 (A0) | 404,34 ± 7,5 mm | 417,92 ± 7,5 mm | 50 mm |
| 2008 (I4)2008 De China (WJ) | 424,63 ± 7,5 mm | - | |
| 2008 (P24) | 266,59 ± 7,5 mm | 372,61 ± 7,5 mm | - |
| 2008 De China (P24C) | 266,59 ± 7,5 mm | 372,61 ± 7,5 mm | - |
| 3008 (P84) | 252 ± 1 mm | 65 mm | |
| 3008 (P84) MHEV | 252 ± 1 mm | 65 mm | |
| 3008 (T84) | 467 ± 7,5 mm | 450 ± 7,5 mm | 82 mm |
| 3008 China (T88) | 467 ± 7,5 mm | 450 ± 7,5 mm | 82 mm |
| 4008 China (P84C) | 374,613 mm | 95 mm | |
| 5008 (T87) | 467 ± 7,5 mm | 450 ± 7,5 mm | 82 mm |
| 5008 (P87) | 252 ± 1 mm | 65 mm | |
| 5008 China (P87C) | 467 ± 7,5 mm450 ± 7,5 mm | 82 mm | |
| BIPPER (A9) | 418,18 ± 7,5 mm | 55 mm | |
| PARTNER (B9) | 435,34 ± 7,5 mm | 436,83 ± 7,5 mm | 82 mm |
| TRAVELLER (K0)EXPERT IV (K0) | 415,46 ± 7,5 mm | 60 mm | |
| (*) Arandela antideslizamiento situada entre la dirección y el puente delantero de un grosor de 2 mm en dirección a izquierdas y de 3 mm en dirección a derechas | |||
5. Aceite de dirección asistida
NOTA : Utilizar los materiales recomendados
.
