Peugeot 308: Pares de apriete : Motor tipo EB2LTDH2 / EB2LTEDH2

1. Parte alta motor

ATENCIÓN : Respetar el orden de apriete.

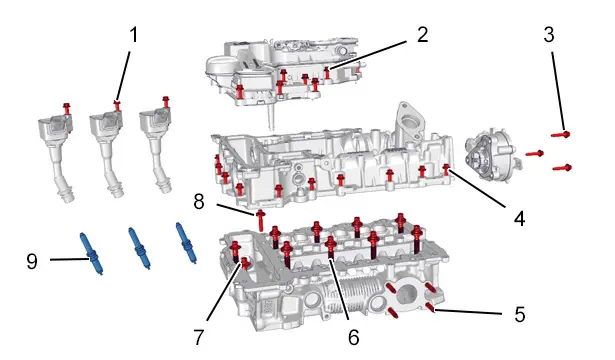

1.1. Culata

Referencia	Denominación	Par de apriete
(1)	tornillos (Bobinas de encendido )	0,8 m.daN
(2)	tornillos (Desengrasador) (*)	0,4 m.daN
		1 m.daN
(3)	tornillos (Bomba de vacío)	1 m.daN
(4)	tornillos (Porta árboles de levas) (*)	Preapriete a 0,5 m.daN
		1 m.daN
(5)	Espárragos (Turbocompresor)	0,8 m.daN
(6)	tornillos (Culata) (*) (**)	Preapriete a 1 m.daN
		Apriete a 3 m.daN
		Apriete angular a 230º
(7)	tornillos (Culata) (*) (**)	Preapriete a 1 m.daN
		Apriete a 3 m.daN
		Apriete angular a 180º
(8)	tornillos (Culata / Cárter-cilindros ) (*) (**)	Apriete a 2 m.daN
(9)	Bujías	2,3 m.daN
(*) Respetar el orden de apriete (**) Sustituir sistemáticamente en cada desmontaje

1.2. Orden de apriete de los tornillos (2)

(2) tornillos (Desengrasador).

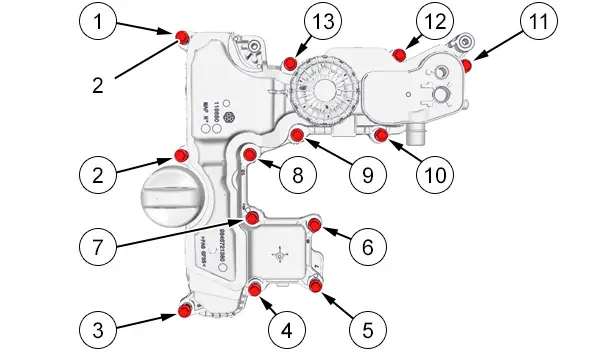

1.3. Orden de apriete de los tornillos (4)

(4) tornillos (Porta árboles de levas).

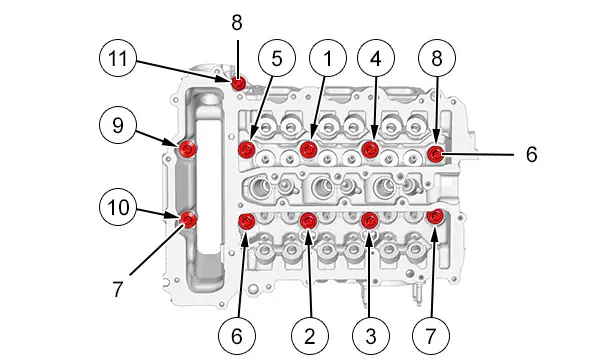

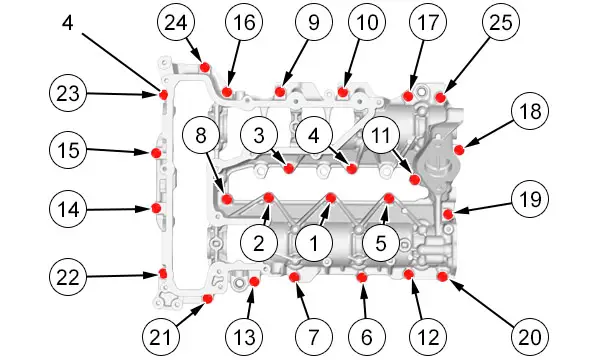

1.4. Orden de apriete de los tornillos (6), (7), (8)

(6), (7), (8) tornillos (Culata).

2. Bajos motor

ATENCIÓN : Respetar el orden de apriete.

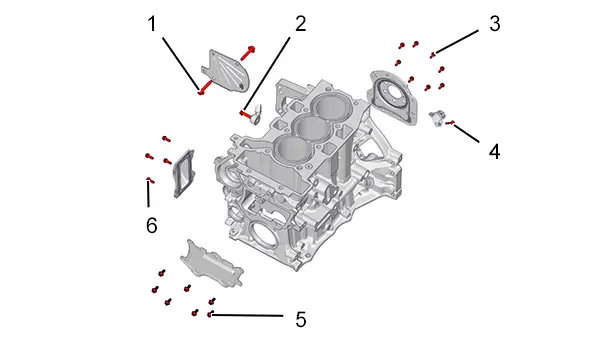

2.1. Cárter-cilindros

Referencia	Denominación	Par de apriete
(1)	tornillos (Cárter)	2 m.daN
(2)	tornillos (Captador de picado)	2 m.daN
(3)	tornillos (Placa de cierre)	0,8 m.daN
(4)	tornillos (Captador régimen motor)	0,6 m.daN
(5)	tornillos (Cárter de distribución) (*) (**)	Preapriete a 0,5 m.daN
		1 m.daN
(6)	tornillos (Cárter de árbol de equilibrado)	0,8 m.daN
(*) Respetar el orden de apriete (**) Sustituir sistemáticamente en cada desmontaje

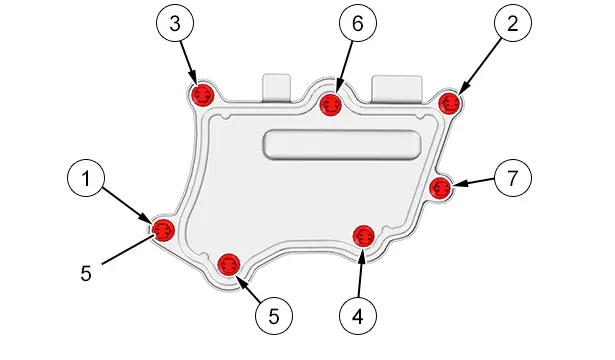

2.2. Orden de apriete de los tornillos (5)

(5) tornillos (Cárter de distribución).

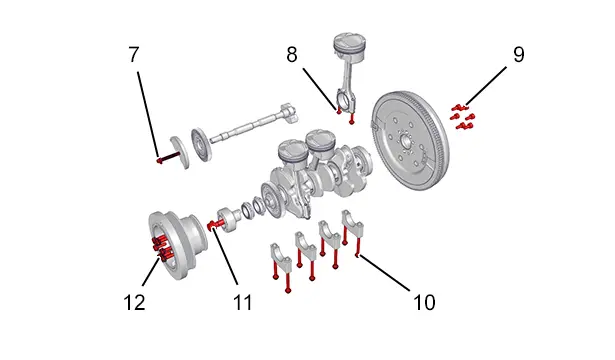

2.3. Elementos móviles

Referencia	Denominación	Par de apriete
(7)	tornillos (Árbol de equilibrado ) (**)	Apriete a 2 m.daN
		Apriete angular a 180º
(8)	tornillos (Tapas de bielas) (**)	Preapriete a 0,5 m.daN
		Apriete a 1,5 m.daN
		Apriete angular a 115º
(9)	tornillos (Volante motor) (*) (**)	Preapriete a 0,8 m.daN
		Apriete a 3 m.daN
		Apriete angular a 90º
(10)	tornillos (Sombrerete de apoyo del cigüeñal) (**)	Apriete a 2 m.daN
		Apriete angular a 150º
(11)	tornillos (Piñón de distribución) (**)	Apriete a 5 m.daN
		Apriete angular a 190º
(12)	tornillos (Polea de arrastre de los accesorios) (*) (**)	Preapriete a 1,5 m.daN
		Apriete a 2 m.daN
		Apriete angular a 60 ± 5°
(*) Respetar el orden de apriete (**) Sustituir sistemáticamente en cada desmontaje

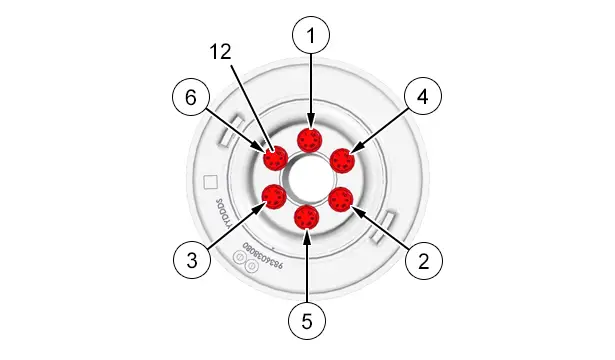

2.4. Orden de apriete de los tornillos (12)

(12) tornillos (Polea de arrastre de los accesorios).

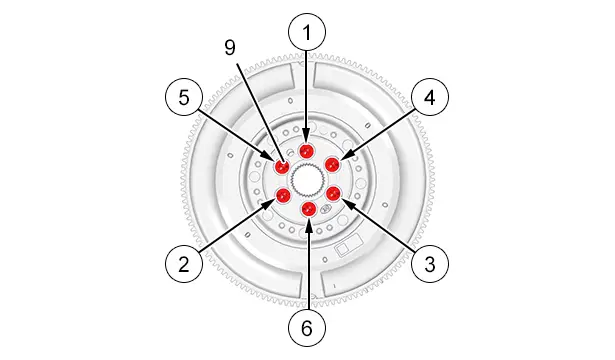

2.5. Orden de apriete de los tornillos (9)

(9) tornillos (Volante motor).

3. Lubrificación

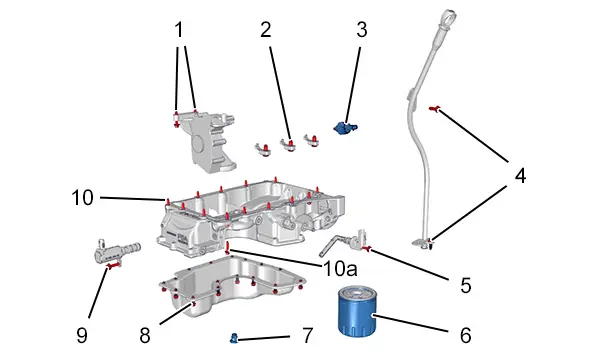

3.1. Lubricación motor

Referencia	Denominación	Par de apriete
(1)	tornillos (Bomba de aceite)	1 m.daN
(2)	tornillos (Surtidor de fondo de pistón)	2 m.daN
(3)	Captador de presión de aceite motor (Cárter-cilindros )	2,2 m.daN
(4)	tornillos (Guía de varilla de nivel de aceite) (*)	0,8 m.daN
(5)	tornillos (Varilla de aceite eléctrica)	0,8 m.daN
(6)	Filtro de aceite (**)	2 m.daN
(7)	tapón de vaciado (Cárter de chapa)	3 m.daN
(8)	Conjunto tornillo-tuerca (Cárter inferior de aceite) (Cárter de chapa)	0,8 m.daN
(9)	tornillos (Electroválvula de bomba de aceite)	0,8 m.daN
(10)	tornillos (Cárter de aceite superior )	1 m.daN
(10a)	tornillos (Cárter de aceite superior / Bomba de aceite)	1 m.daN
(*) Respetar el orden de apriete (**) Sustituir sistemáticamente en cada desmontaje

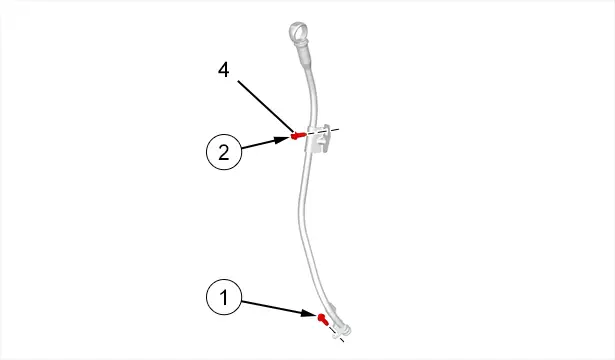

3.2. Orden de apriete de los tornillos (4)

(4) Tornillo (Guía de varilla de nivel de aceite).

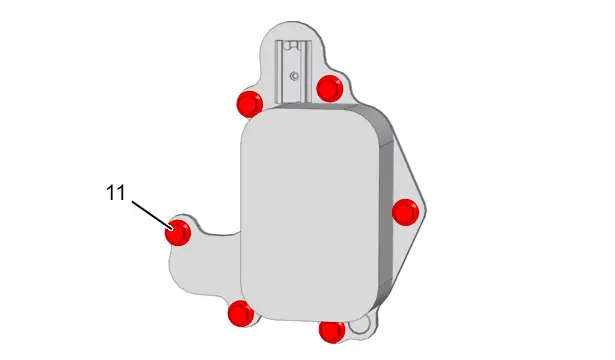

3.3. Refrigerador de aceite

Referencia	Denominación	Par de apriete
(11)	tornillos (Refrigerador de aceite) (*)	Preapriete a 0,6 m.daN
		Apriete a 1 m.daN
(*) Respetar el orden de apriete

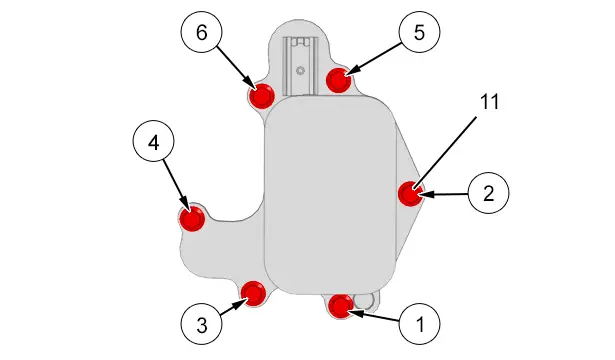

3.4. Orden de apriete de los tornillos (11)

(11) tornillos (Refrigerador de aceite).

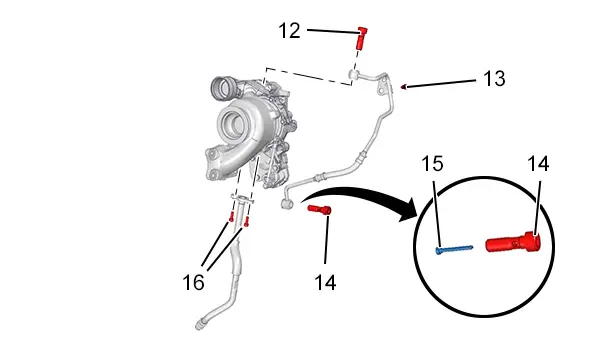

3.5. Lubricación turbocompresor

Referencia	Denominación	Par de apriete
(12)	Tornillo hueco (Entrada de aceite / Turbocompresor)	Apriete a 3,5 m.daN
(13)	Tornillo (Tubo de engrase / Turbocompresor)	0,8 m.daN
(14)	Tornillo hueco (Entrada de aceite / Cárter-cilindros ) (**)	3 m.daN
(16)	tornillos (Tubo de retorno de aceite del turbocompresor)	1 m.daN
(**) Sustituir sistemáticamente en cada desmontaje

NOTA : En caso de desmontaje del turbocompresor, sustituir el antiguo tornillo hueco (14) por un tornillo hueco nuevo , que disponga de filtro tamiz amovible (15).

4. Distribución

ATENCIÓN : Respetar el orden de apriete.

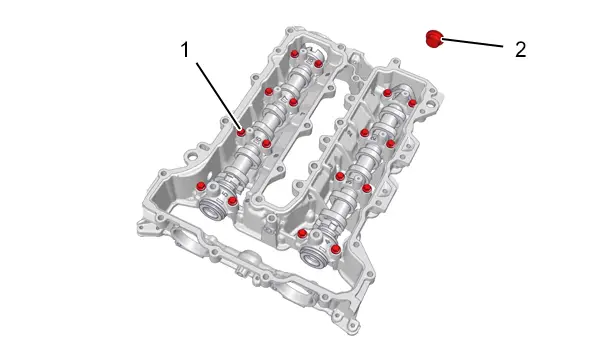

4.1. Árbol de levas

Referencia	Denominación	Par de apriete
(1)	tornillos (Sombreretes de apoyo de árbol de levas) (*)	Preapriete a 0,5 m.daN
		Apriete a 1 m.daN
(2)	tornillos (Tapón / Porta árboles de levas) (*)	3 m.daN
(*) Respetar el orden de apriete

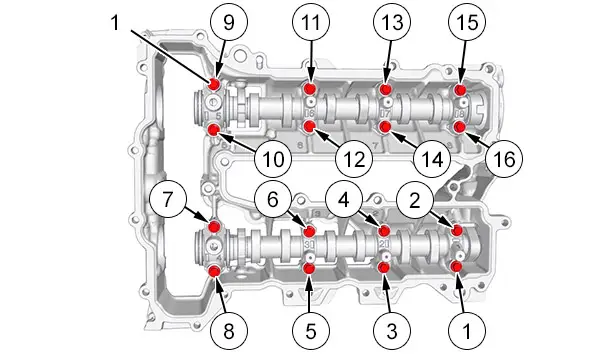

4.2. Orden de apriete de los tornillos (1)

(1) tornillos (Sombreretes de apoyo de árbol de levas).

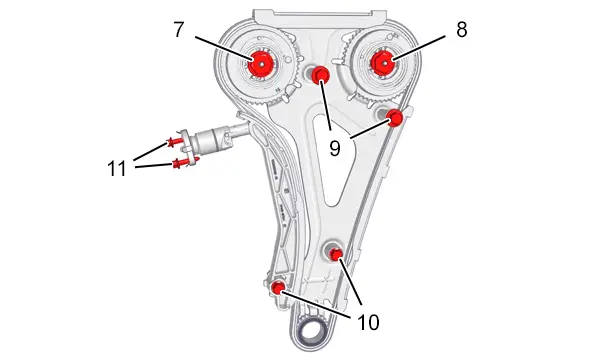

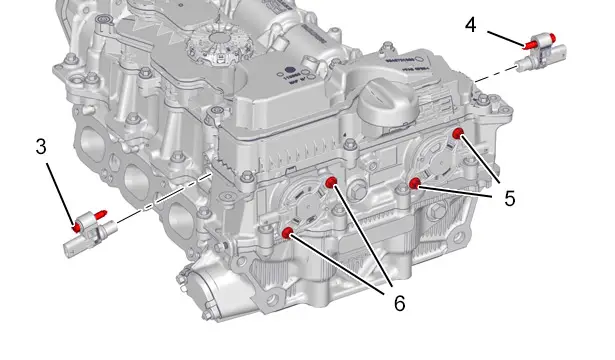

4.3. Mandos de distribución

Referencia	Denominación	Par de apriete
(3)	tornillos (Captadores referencia cilindro/Admisión)	0,8 m.daN
(4)	tornillos (Captadores referencia cilindro/Escape)	0,8 m.daN
(5)	tornillos (Accionador de distribución variable (escape) )	Apriete a 0,8 m.daN
(6)	tornillos (Accionador de distribución variable (Admisión) )	Apriete a 0,8 m.daN
(**) Sustituir sistemáticamente en cada desmontaje

Referencia	Denominación	Par de apriete
(7)	tornillos (Piñon de árbol de levas de admisión ) (**)	Apriete a 3,2 m.daN
		Apriete angular a 30º
(8)	tornillos (Piñón de árbol de escape ) (**)	Apriete a 3,2 m.daN
		Apriete angular a 30º
(9)	tornillos (Cassette / Culata)	1,8 m.daN
(10)	tornillos (Cassette / Cárter-cilindros )	1,8 m.daN
(11)	tornillos (Tensor de cadena de distribución )	Apriete a 1 m.daN
(**) Sustituir sistemáticamente en cada desmontaje

5. Alimentación aire motor

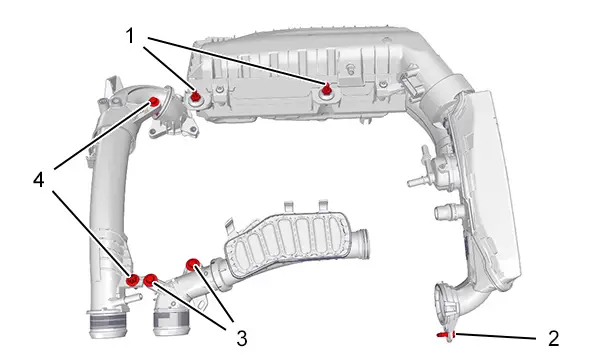

5.1. Cajetín filtro de aire - Racores de aire

Referencia	Denominación	Par de apriete
(1)	Tornillos (Cajetín filtro de aire)	0,8 m.daN
(2)	tornillos (Racor de entrada de aire del turbocompresor )	0,8 m.daN
(3)	tornillos (Racor de salida de aire turbocompresor )	1 m.daN
(4)	tornillos (Racor de aire )	0,8 m.daN

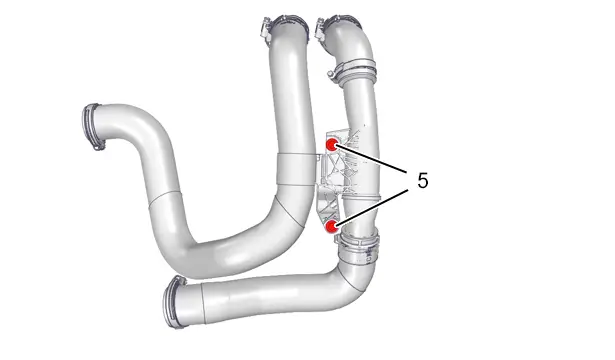

5.2. Racores de aire - Intercambiador térmico aire/aire

Referencia	Denominación	Par de apriete
(5)	tornillos (Racor de aire / Alternador reversible )	0,8 m.daN

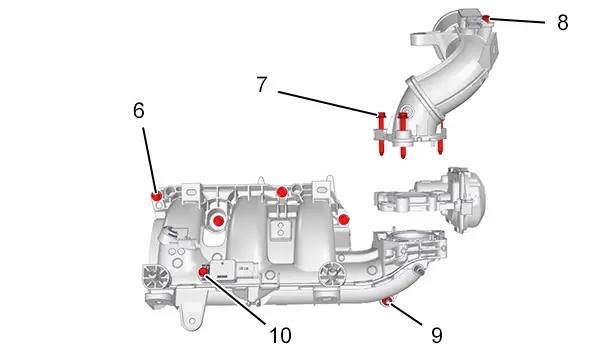

5.3. Repartidor de admisión de aire - Caja de mariposa motorizada

Referencia	Denominación	Par de apriete
(6)	tornillos (Repartidor de admisión de aire)	Preapriete a 0,5 m.daN
		Apriete a 1 m.daN
(7)	tornillos (Racor de aire / Caja de mariposa motorizada/Repartidor de admisión de aire)	1 m.daN
(8)	tornillos (Captador delantero de presión de admisión de aire)	0,4 m.daN
(9)	Tuerca (Repartidor de admisión de aire)	Apriete a 1 m.daN
(10)	tornillos (Captador trasero de presión de admisión de aire)	0,8 m.daN

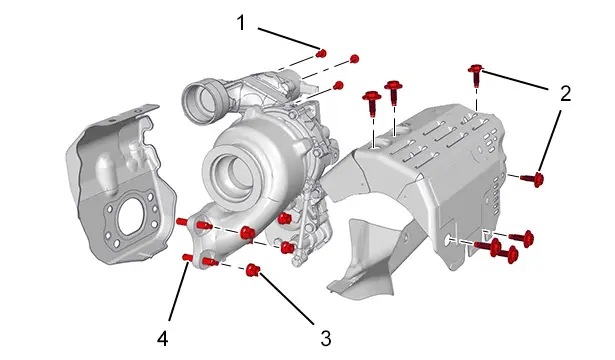

6. Sobrealimentación : Turbocompresor

Referencia	Denominación	Par de apriete
(1)	tornillos (Electroválvula de descarga del turbocompresor / Turbocompresor)	0,8 m.daN
(2)	Tornillo (Chapa anticalórica delantera / Turbocompresor)	0,8 m.daN
(3)	Tuercas (Turbocompresor / Culata)	3 m.daN
(4)	Espárrago (Culata )	0,8 m.daN

7. Alimentación de carburante

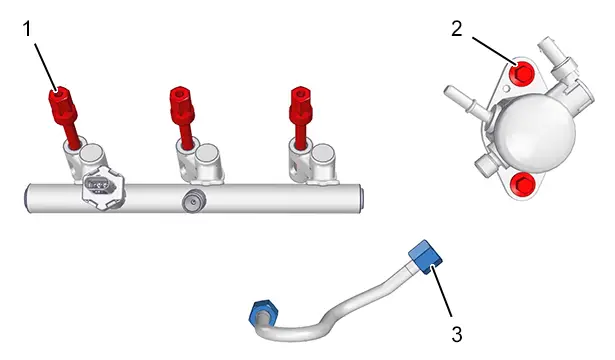

7.1. Pares de apriete

Referencia	Denominación	Par de apriete
(1)	tornillos (Rampa de inyección común alta presión carburante ) (*)	2 m.daN
(2)	tornillos (Bomba alta presión carburante ) (*)	Preapriete a 1,5 m.daN
		Apriete a 2 m.daN
(3)	Enchufe (Tubo de alimentación carburante en la rampa de alimentación carburante) (*) (**)	Preapriete a 1 m.daN
		Apriete angular a 55º
	Enchufe (Tubo de alimentación de carburante en la bomba alta presión de carburante) (*) (**)	Preapriete a 1 m.daN
		Apriete angular a 55º
(*) Respetar el orden de apriete (**) Sustituir sistemáticamente en cada desmontaje

7.2. Orden de apriete de los tornillos (1)

(1) Tornillo (Rampa de inyección común alta presión carburante ).

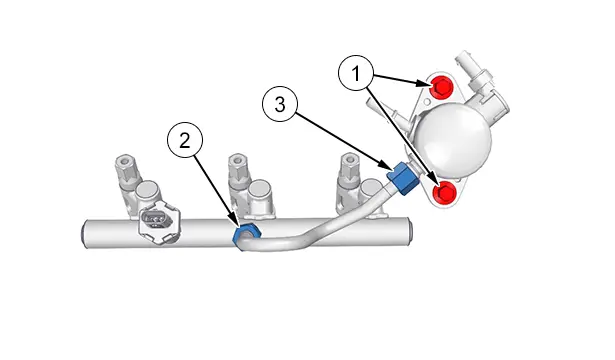

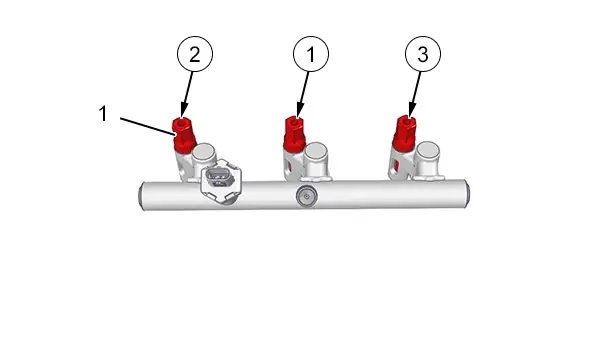

7.3. Orden de apriete de los torillos (2) y de los racores (3)

(2) Tornillo (Bomba de alta presión de carburante).

(3) Enchufe (Tubo de alimentación carburante en la rampa de alimentación carburante).

8. Refrigeración

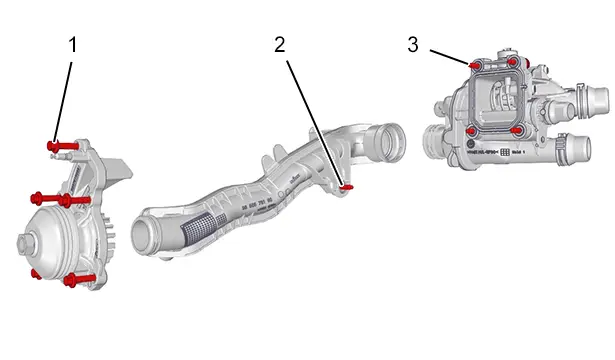

8.1. Circuito de refrigeración motor

Referencia	Denominación	Par de apriete
(1)	tornillos (Bomba de agua)	0,8 m.daN
(2)	tornillos (Colector de entrada de agua)	0,8 m.daN
(3)	tornillos (Caja de salida de agua)	Preapriete a 0,5 m.daN
		1 m.daN

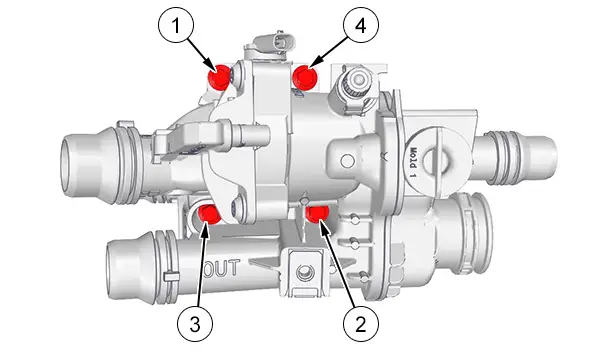

8.2. Orden de apriete de los tornillos (3)

(3) tornillos (Caja de salida de agua).

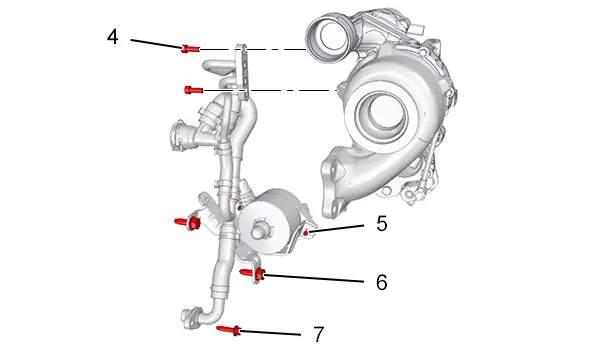

8.3. Refrigeración del turbocompresor

Referencia	Denominación	Par de apriete
(4)	tornillos (Enchufe / Turbocompresor)	1 m.daN
(5)	Tornillo (Bomba de agua eléctrica / Soporte )	0,8 m.daN
(6)	Tornillo (Soporte / Bomba de agua eléctrica/Cárter-cilindros )	2 m.daN
(7)	tornillos (Enchufe / Cárter-cilindros )	0,8 m.daN

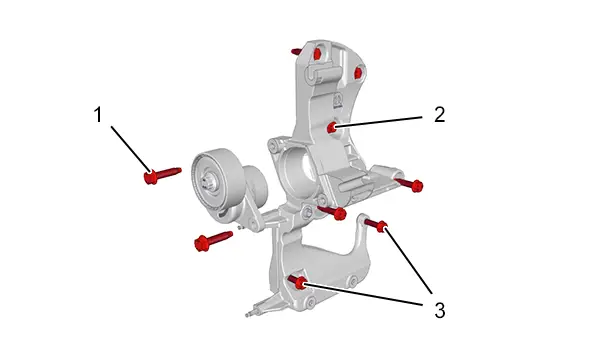

9. Soporte de accesorios

9.1. Pares de apriete

Referencia	Denominación	Par de apriete
(1)	tornillos (Rodillo tensor dinámico )	2 m.daN
(2)	tornillos (Soporte de accesorios /Cárter-cilindros ) (*)	2,5 m.daN
(3)	tornillos (Soporte de accesorios /Cárter de aceite superior ) (*)	2,5 m.daN
(*) Respetar el orden de apriete

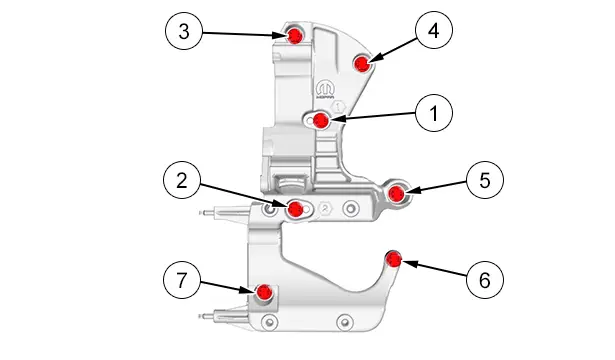

9.2. Orden de apriete de los tornillos (2),(3)

(2), (3) tornillos (Soporte de accesorios).

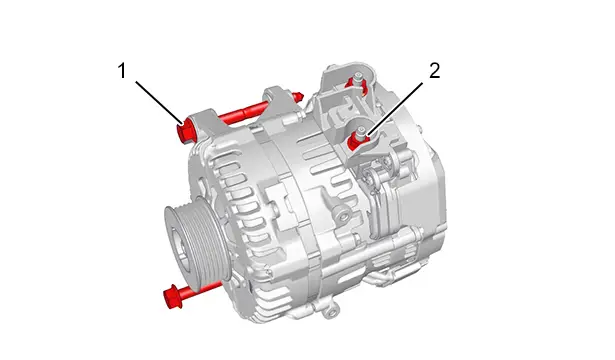

10. Alternador reversible

Referencia	Denominación	Par de apriete
(1)	tornillos (Alternador reversible )	4,5 m.daN
(2)	Tuerca (Cable de alimentación del alternador reversible )	1,5 m.daN

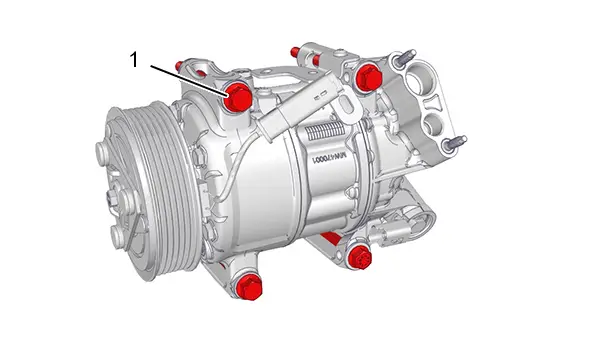

11. Compresor de refrigeración

Referencia	Denominación	Par de apriete
(1)	tornillos (Compresor de refrigeración)	2,5 m.daN

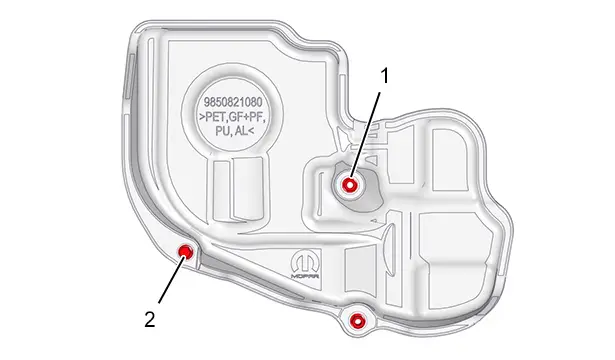

12. Protector de la correa de arrastre de accesorios

Referencia	Denominación	Par de apriete
(1)	Tuerca (Protector / Soporte de accesorios)	0,8 m.daN
(2)	tornillos (Protector / Cárter de aceite superior )	0,8 m.daN
