Peugeot 308: Desmontaje - montaje : Motor de arranque de 48 V

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos(respetar la reglamentación vigente en el país correspondiente).

1. Utillaje

Material : Bolsa aislante.

2. Operaciones preliminares

Colocar el vehículo sobre un puente elevador de 2 columnas .

IMPERATIVO : Poner el vehículo sin tensión .

Desmontar :

• La tapa-estilo
• La rueda delantera derecha
• El guardabarros delantero derecho
• La protección bajo motor

Separar el compresor de refrigeración (Sin abrir el circuito de refrigeración ).

Extraer el rodillo tensor dinámico .

3. Desmontaje

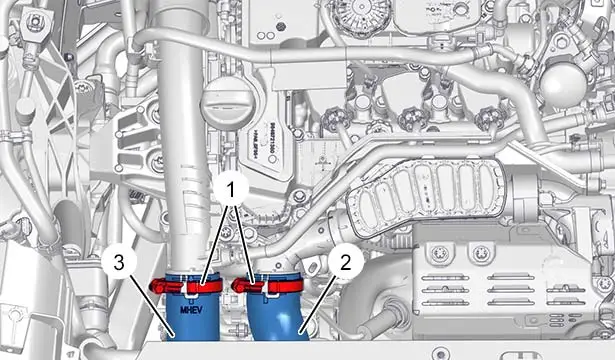

Aflojar las abrazaderas (1).

Separar :

• El racor de entrada de aire (2)
• El manguito de salida de aire (3)

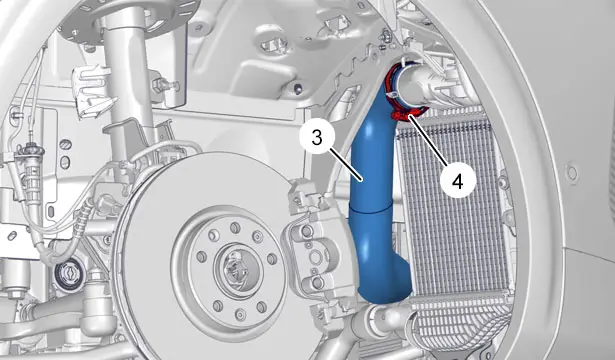

Aflojar la brida (4)(según equipamiento).

Separar el manguito de salida de aire (3)(según equipamiento).

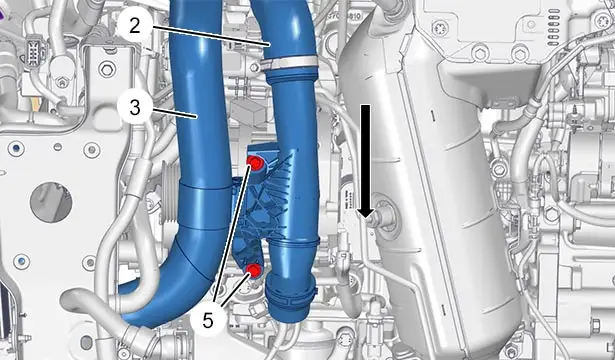

Desmontar :

• Los tornillos (5)
• El racor de entrada de aire (2) (Según la flecha )
• El manguito de salida de aire (3) (Según la flecha )

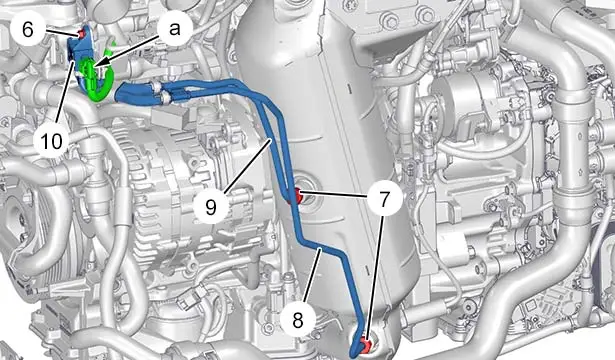

Aflojar los 2 racores (7).

Separar los tubos de toma de presión (8) y (9).

Desconectar el conector (en "a").

Desmontar :

• La tuerca (6)
• El captador de presión diferencial (10) del filtro de partículas

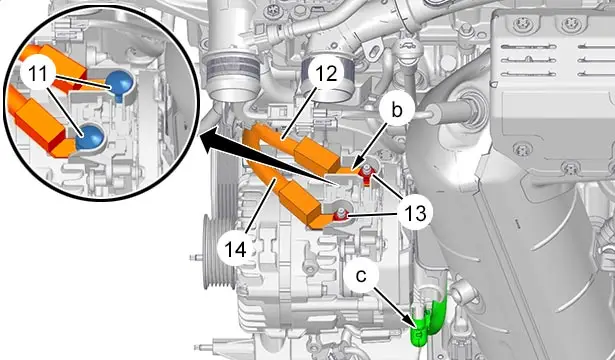

Desmontar :

• Los obturadores (11)
• Las 2 tuercas (13)

Liberar las cablerías eléctricas de potencia ‎ (12), (14).

IMPERATIVO : Colocar el conector del circuito eléctrico de potencia en una bolsa aislante(en "b").

Desconectar el conector de motor de arranque 48 V(en "c").

NOTA : Para retirar los casquillos de centrado del motor de arranque 48 V (16), golpear las cabezas de los tornillos ; Con un martillo.

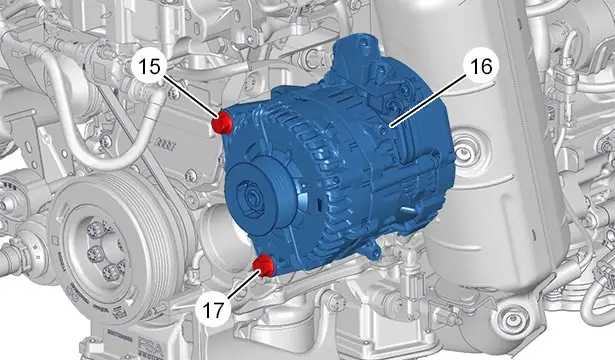

Desatornillar el tornillo (17) de varios giros.

Desmontar :

• El tornillo (15)
• El motor de arranque de 48 V (16) (Por debajo )

4. Montaje

CADENA DE TRACCIÓN MHEV

ATENCIÓN : Respetar los pares de apriete.

Pares de apriete :

• Elementos de la cadena de tracción híbrida
• Motor
• Ruedas

ATENCIÓN : Controlar la presencia de los anillos de centraje.

Montar de nuevo :

• El motor de arranque de 48 V (16)
• Los tornillos (15), (17)

Desmontar la bolsa aislante ‎(en "b").

Montar de nuevo :

• Las cablerías eléctricas de potencia (12), (14)
• Las 2 tuercas (13)
• Los obturadores (11)

Reconectar el conector en el arranque 48 V (16)(en "c").

Montar de nuevo :

• El captador de presión diferencial (10) del filtro de partículas
• La tuerca (6)

Volver a conectar el conector (en "a").

Acoplar los tubos de toma de presión (8), (9).

Apretar los racores (7).

Montar de nuevo :

• El racor de entrada de aire (2)
• El manguito de salida de aire (3)
• Los tornillos (5)

Apretar las abrazaderas (1), (4).

5. Operaciones complementarias

Montar de nuevo :

• El rodillo tensor dinámico
• El compresor de refrigeración
• La tapa-estilo
• La protección bajo motor
• El guardabarros delantero derecho
• La rueda delantera derecha
• El vehículo sobre sus ruedas

IMPERATIVO : Poner el vehículo bajo tensión .
