Peugeot 308: Pares de apriete : Elementos de la cadena de tracción eléctrica
ATENCIÓN : Respetar los pares de apriete.
1. Conjunto máquina eléctrica de tracción, ondulador de la máquina eléctrica de tracción y reductor
1.1. Conjunto máquina eléctrica de tracción, ondulador de la máquina eléctrica de tracción y reductor
| Marca | Denominación | Par de apriete |

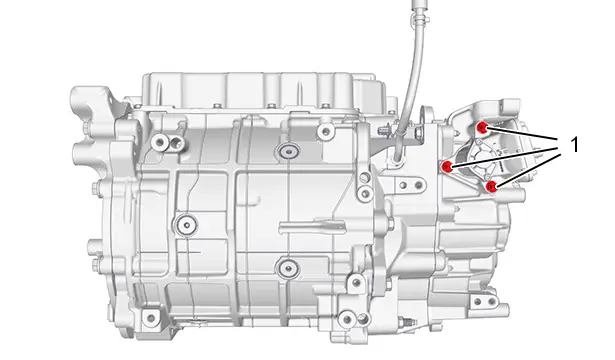

| (1) | Tornillo (Accionador de bloqueo del tetón de bloqueo de parque / Reductor ) | 1 m.daN |
1.2. Conjunto máquina eléctrica de tracción, ondulador de la máquina eléctrica de tracción y reductor
| Marca | Denominación | Par de apriete |

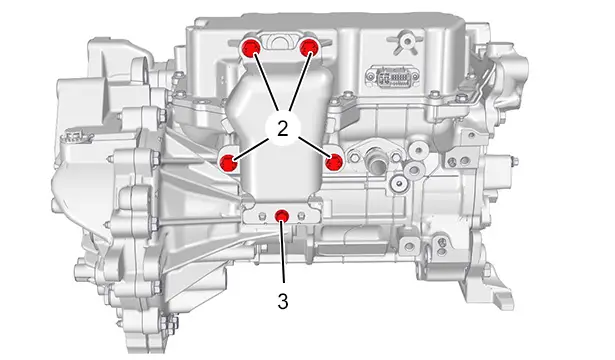

| (2) | Tornillo (Protector (Conectores del circuito eléctrico de potencia) / Ondulador de la máquina eléctrica de tracción) | 2 m.daN |
| (3) | Tornillo (Protector (Conectores del circuito eléctrico de potencia) / brida ) | 0.8 m.daN |

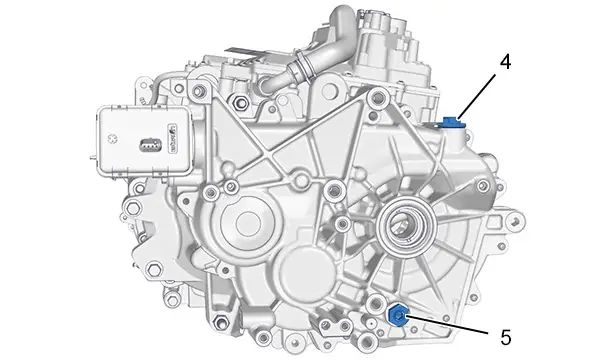

1.3. Conjunto máquina eléctrica de tracción, ondulador de la máquina eléctrica de tracción y reductor
| Marca | Denominación | Par de apriete |
| (4) | Tornillo ( tapón de llenado / Reductor ) | 1,2 m.daN |
| (5) | Tornillo (Tapón de vaciado / Reductor ) | 3,5 m.daN |

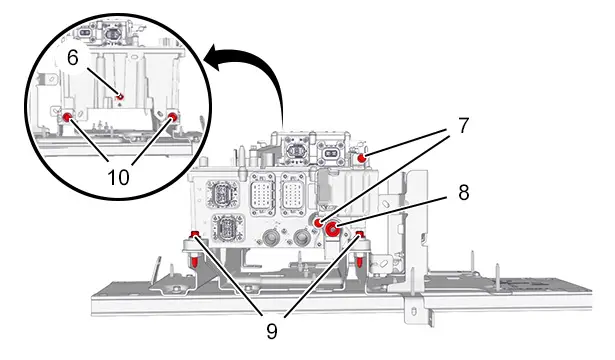

1.4. Conjunto cargador integrado/convertidor de tensión continua / Máquina eléctrica de tracción
| Marca | Denominación | Par de apriete |
| (6) | Tuerca (Cable de masa / Conjunto cargador integrado/convertidor de tensión continua) | 0,8 m.daN |
| (7) | Tornillo (Protector / Conjunto cargador integrado/convertidor de tensión continua) | 0,8 m.daN |
| (8) | Tuerca (Cable positivo / Conjunto cargador integrado/convertidor de tensión continua) | 2 m.daN |
| (9) | Tornillo (Conjunto cargador integrado/convertidor de tensión continua / Soporte del cargador integrado ) | 2 m.daN |
| (10) | Tornillo (Conjunto cargador integrado/convertidor de tensión continua / Soporte del cargador integrado ) | 2 m.daN |
1.5. Caja de unión / Conjunto cargador integrado/convertidor de tensión continua
| Marca | Denominación | Par de apriete |

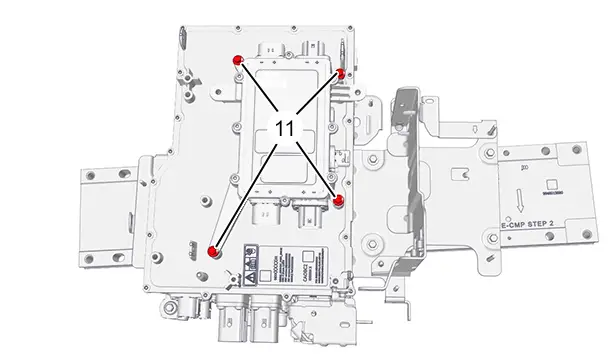

| (11) | Tornillo (Caja de unión / Conjunto cargador integrado/convertidor de tensión continua) | 0,8 m.daN |
| Marca | Denominación | Par de apriete |

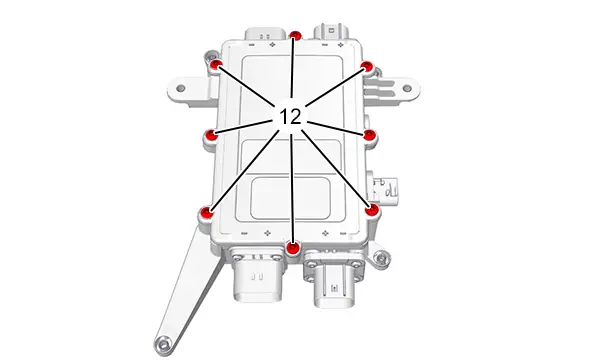

| (12) | Tornillo (Tapa (Caja de unión) / Caja de unión) | 0,5 m.daN |

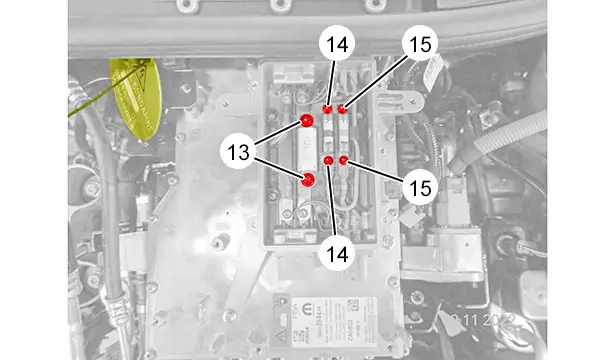

| Marca | Denominación | Par de apriete |
| (13) | Tornillo (Fusible 70 A / Caja de unión) | 0,7 m.daN |
| (14) | Tornillo (Fusible 50 A / Caja de unión) | 0,45 m.daN |
| (15) | Tornillo (Fusible 40 A / Caja de unión) | 0,45 m.daN |
1.6. Conjunto cargador integrado/convertidor de tensión continua / Máquina eléctrica de tracción
| Marca | Denominación | Par de apriete |

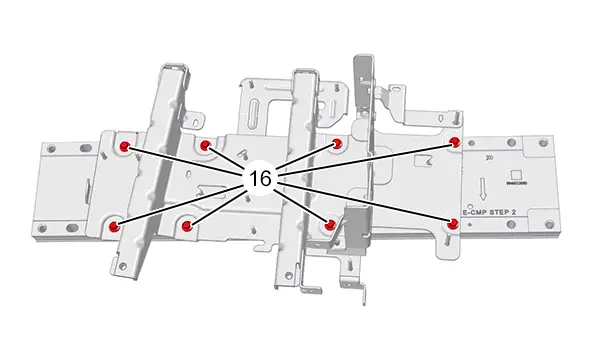

| (16) | Tornillo (Soporte del cargador integrado / Traviesa del conjunto máquina eléctrica de tracción y reductor) | 2 m.daN |
2. Batería de tracción
| Marca | Denominación | Par de apriete |

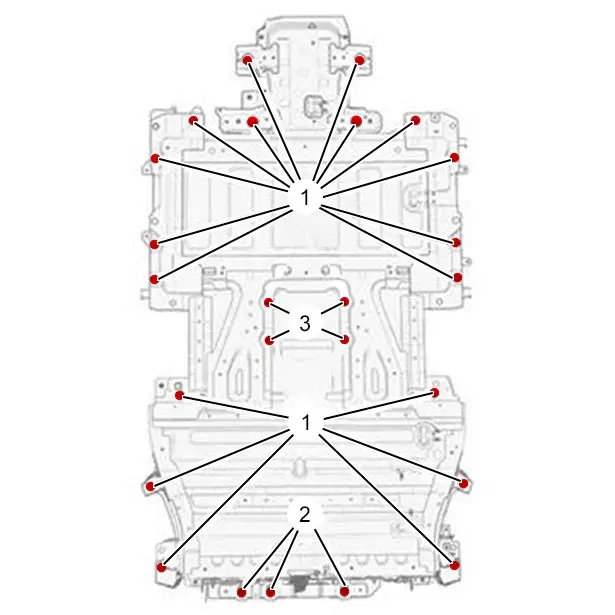

| (1) | Tornillo (Batería de tracción / Caja) | 6 m.daN |
| (2) | Tornillo (Batería de tracción / Caja) | 2 m.daN |
| (3) | Tornillo (Batería de tracción / Caja) | 10 m.daN |
| Marca | Denominación | Par de apriete |

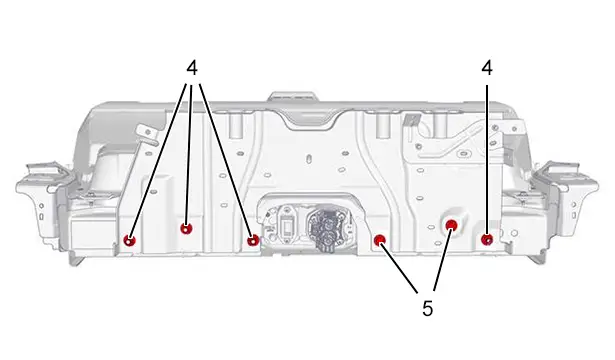

| (4) | Tuerca (Soporte de batería de tracción / Batería de tracción) | 2 m.daN |
| (5) | Tornillo (Soporte de batería de tracción / Batería de tracción) | 2 m.daN |

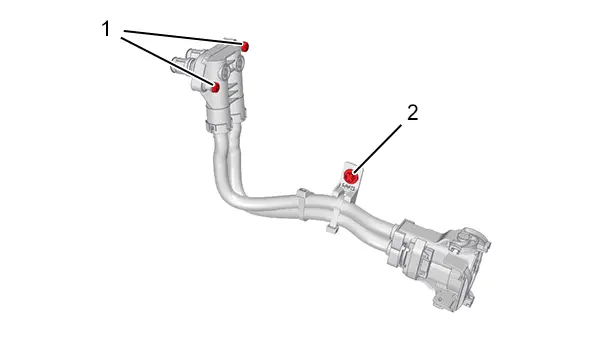

3. Conectores del circuito eléctrico de potencia
| Marca | Denominación | Par de apriete |
| (1) | Tornillo (Conectores del circuito eléctrico de potencia / Ondulador de la máquina eléctrica de tracción) | 0,8 m.daN |
| (2) | Tornillo (Conectores del circuito eléctrico de potencia / soporte ) | 0,8 m.daN |
4. Caja de toma de carga
| Marca | Denominación | Par de apriete |

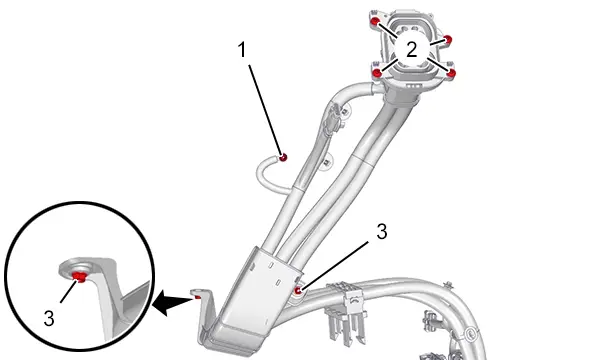

| (1) | Tuerca (Cable de masa / Caja) | 0,8 m.daN |
| (2) | Tornillo (Caja de toma de carga / Caja) | 0,8 m.daN |
| (3) | Tuerca (Caja de toma de carga / Caja) | 0,8 m.daN |
