Peugeot 308: Desmontaje - montaje : Bomba de agua eléctrica del circuito de refrigeración de la cadena de tracción eléctrica

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos (respetar la reglamentación vigente en el país correspondiente).

1. Utillaje

2. Operaciones preliminares

Colocar el vehículo sobre un puente elevador de 2 columnas.

ATENCIÓN : Realizar las operaciones que se deberán efectuar antes de desconectar la batería de servicio .

Desconectar las baterías de servicio .

Desmontar la protección bajo el motor.

3. Desmontaje

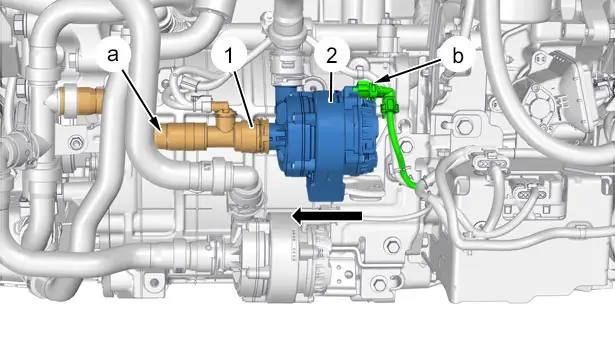

Desconectar el conector de la bomba de agua eléctrica (2) del circuito de refrigeración de la batería de tracción eléctrica (en "b").

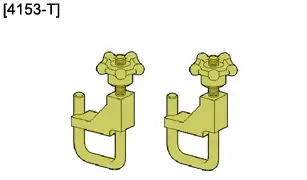

Posicionar el útil [4153-T] en la caja de desgasificación (1) del circuito de refrigeración de la batería de tracción eléctrica (en "a").

Desacoplar el tubo (1) del circuito de refrigeración de la cadena de tracción eléctrica (Según la flecha ).

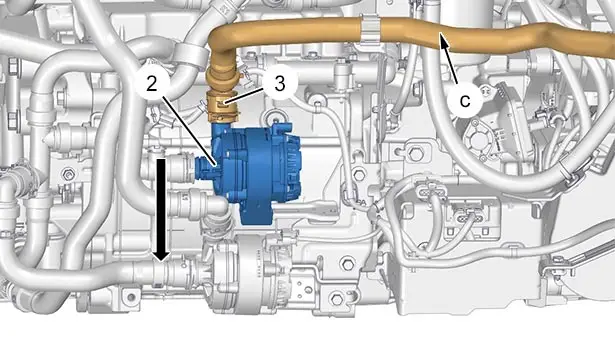

Posicionar el útil [4153-T] en la caja de desgasificación (3) del circuito de refrigeración de la batería de tracción eléctrica (en "c").

Desacoplar el tubo (3) del circuito de refrigeración de la cadena de tracción eléctrica.

Desmontar la bomba de agua eléctrica ‎(2) del circuito de refrigeración de la cadena de tracción eléctrica (Según la flecha ).

4. Montaje

Montar de nuevo la bomba de agua eléctrica ‎(2) del circuito de refrigeración de la cadena de tracción eléctrica.

Acoplar los tubos ‎(1) y ‎(3) del circuito de refrigeración de la cadena de tracción eléctrica.

Desmontar los útiles [4153-T] (en "a", "c").

Reconectar el conector en la bomba de agua eléctrica (2) del circuito de refrigeración de la cadena de tracción eléctrica (en "b").

5. Operaciones complementarias

Montar de nuevo :

• La protección bajo motor
• El vehículo sobre sus ruedas

ATENCIÓN : Realizar las operaciones que se deberán efectuar después de desconectar la batería de servicio .

Conectar las baterías de servicio .

Añadir líquido de refrigeración en la caja de desgasificación hasta alcanzar el ras del tapón.

Proceder a la desgasificación del circuito de refrigeración de la cadena de tracción eléctrica .

Controlar la estanqueidad del circuito de refrigeración de la cadena de tracción eléctrica.
