Peugeot 308: Pares de apriete : Elementos de la cadena de tracción híbrida
Peugeot 308 2021-2025 (P5) Manual de Taller / Mecánica :: Motor / Grupo motor / Pares de apriete : Elementos de la cadena de tracción híbrida

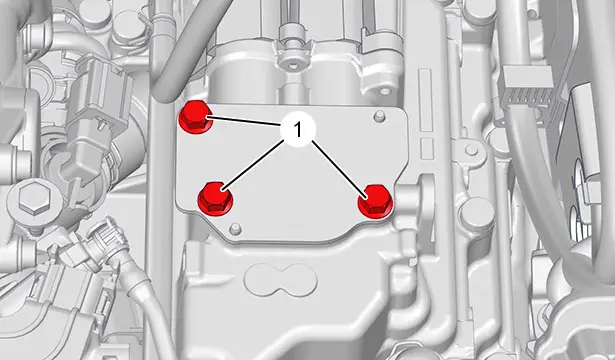

1. Ondulador de máquina eléctrica de tracción delantera
1.1. Tapa
| Marca | Denominación | Par de apriete |
| (1) | Tornillo (Tapa / Ondulador de máquina eléctrica de tracción delantera) | 0,8 m.daN |
1.2. Conector de potencia

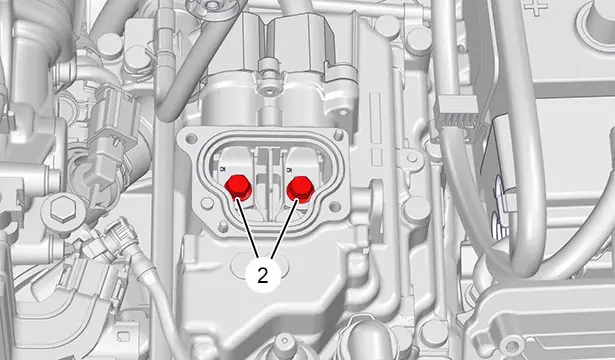

| Marca | Denominación | Par de apriete |
| (2) | Tornillo (Conector de potencia / Ondulador de máquina eléctrica de tracción delantera) | 2 m.daN |

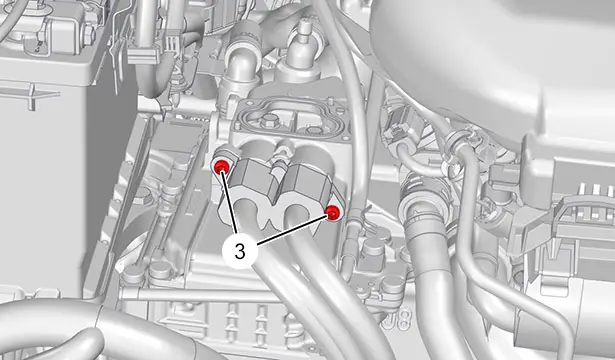

| Marca | Denominación | Par de apriete |
| (3) | Tornillo (Conector de potencia / Ondulador de máquina eléctrica de tracción delantera) | 0,4 m.daN |

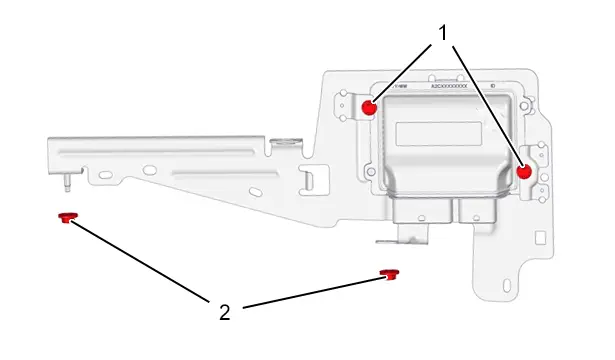

2. Calculador supervisión de la cadena de tracción híbrida
| Marca | Denominación | Par de apriete |
| (1) | Tornillo (Calculador supervisión de la cadena de tracción híbrida / Soporte del calculador supervisor de la cadena de tracción híbrida) | 0,8 m.daN |
| (2) | Tuercas (Soporte del calculador supervisor de la cadena de tracción híbrida / Caja) | 0,8 m.daN |

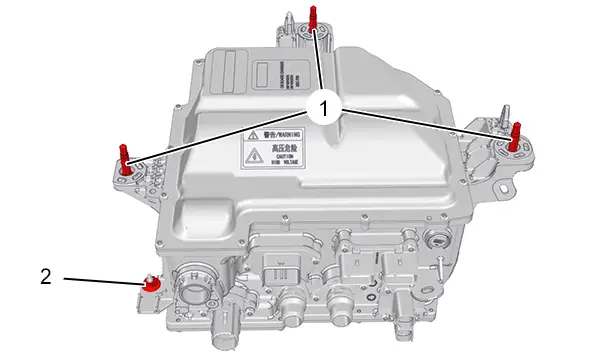

3. Conjunto cargador integrado/convertidor de tensión continua
| Marca | Denominación | Par de apriete |
| (1) | Tornillo (Conjunto cargador integrado/convertidor de tensión continua / Caja) | 2 m.daN |
| (2) | Tuerca (Cable de masa / Conjunto cargador integrado/convertidor de tensión continua) | 0,8 m.daN |
| (*) Sustituir sistemáticamente en cada desmontaje | ||

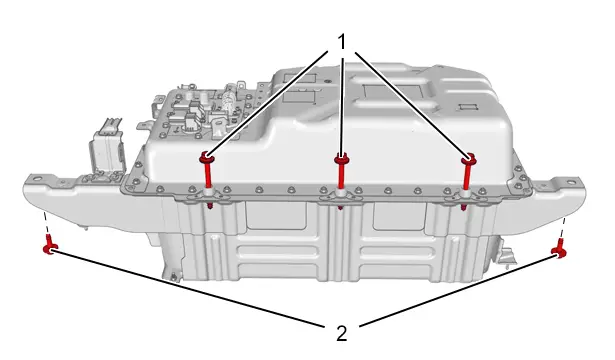

4. Batería de tracción
| Marca | Denominación | Par de apriete |
| (1) | Tornillo (Batería de tracción / Caja) (*) | 6 m.daN |
| (2) | Tornillo (Batería de tracción / Caja) | 6 m.daN |
| (*) Sustituir sistemáticamente en cada desmontaje | ||

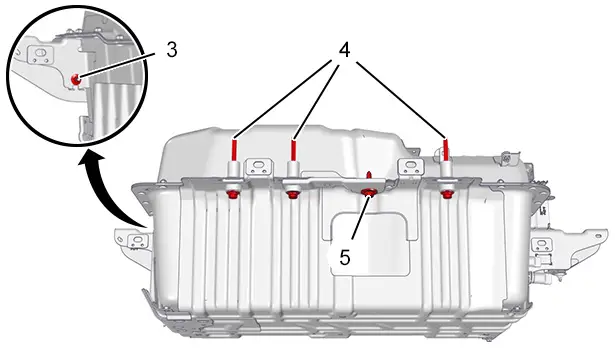

| Marca | Denominación | Par de apriete |
| (3) | Tuerca (Cable de masa / Batería de tracción) | 0,8 m.daN |
| (4) | Tornillo (Batería de tracción / Caja) (*) | 2 m.daN |
| (5) | Tornillo (Batería de tracción / Caja) | 2 m.daN |
| (*) Sustituir sistemáticamente en cada desmontaje | ||

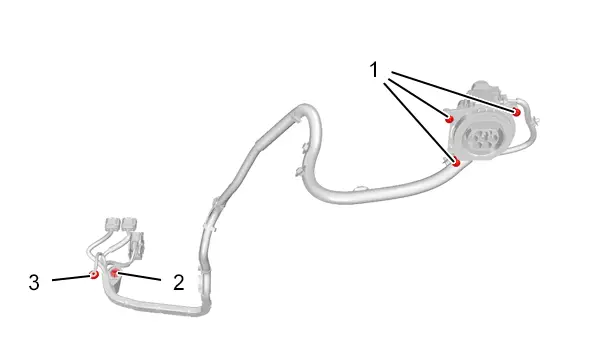

5. Caja de toma de carga
| Marca | Denominación | Par de apriete |
| (1) | Tornillo (Caja de toma de carga / Caja) (*) | 0,8 m.daN |
| (2) | Tuerca (Caja de toma de carga / Caja) | 0,8 m.daN |
| (3) | Tuerca (Cable de masa / Caja) | 0,8 m.daN |
| (*) Sustituir sistemáticamente en cada desmontaje | ||

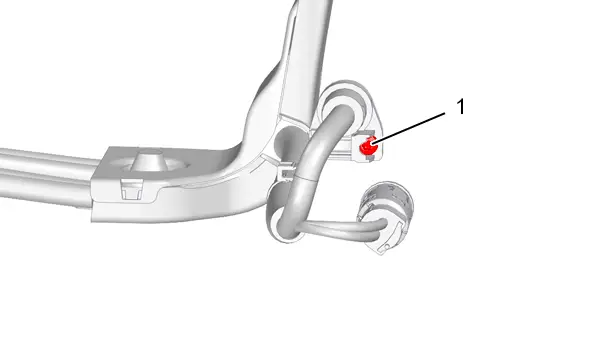

6. Conectores de potencia / Cargador integrado
| Marca | Denominación | Par de apriete |
| (1) | Tornillo (Conector de potencia / Cargador integrado ) | 0,4 m.daN |

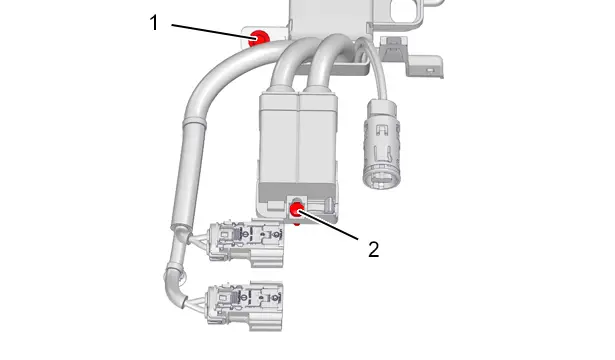

7. Conectores de potencia / Batería de tracción
| Marca | Denominación | Par de apriete |
| (1) | Tornillo (Soporte de los conectores de potencia / Batería de tracción) | 0,8 m.daN |
| (2) | Tornillo (Conectores de potencia / Batería de tracción) | 0,4 m.daN |
