Peugeot 308: Precauciones a adoptar : Utilización de cablerías de derivación eléctricas

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

1. Introduccion

El objetivo de este documento es mostrar el conjunto de las recomendaciones de utilización de cablerías de derivación eléctricas de manera general, sino también mostrar la lista de las recomendaciones de un cableado de derivación eléctrico dado si es necesario.

2. Recomendaciones generales

2.1. Desconexión / Conexión

Cualquier desconexión/conexión de un cableado de derivación eléctrico debe efectuarse con el contacto cortado.

Manipular correctamente los conectores en los calculadores durante las desconexiones/conexiones de cablerías de derivación eléctricas : El esfuerzo ejercido sobre el eje de conexión de los conectores macho/hembra.

Si la conexión de un cableado de derivación eléctrica requiere el desmontaje del calculador afectado, manipular el calculador afectado con precaución.

Caso particular de un calculador con varios conectores agrupados (Ejemplo : Calculador control motor ) :

• Desconectar los conectores periféricos del conector correspondiente para facilitar la conexión la cablería de derivación eléctrica
• Volver a conectar los conectores anteriormente desconectados

Limpiar la zona de desconexión/conexión antes de la utilización de cablerías de derivación eléctricas (sin polvo, sin cuerpos extraños, etc.) : Riesgos de fallos de funcionamiento eléctricos y/o problemas de conexión.

2.2. Utilización

Las cablerías de derivación eléctricas no son estancas (conectores, caja, etc.) : Prohibición de utilizar las cablerías de derivación eléctricas no estancas en un entorno húmedo (circulación con lluvia, nieve, barro, etc.).

Para una utilización de cablerías de derivación eléctricas en circulación : Efectuar un recorrido correcto de la cablería de derivación eléctrica y de los tirantes eléctricos (si es necesario) para evitar cualquier fallo de funcionamiento durante la circulación.

Utilizar la referencia adaptada de la cablería de derivación eléctrica respecto al calculador a diagnosticar.

2.3. Almacenado

Conservar las cablerías de derivación eléctricas a salvo del polvo y de la humedad.

2.4. Asociación de colores

Si están presentes, asociar los colores de los conectores de la cablería eléctrica del baipás a los colores de los conectores que hay sobre la cablería eléctrica y a los colores de los conectores del elemento presente dentro del vehículo.

3. Recomendaciones especiales

3.1. Cableado de derivación eléctrico ‎ [12114-B] de la caja de velocidades automática de ‎8 marchas

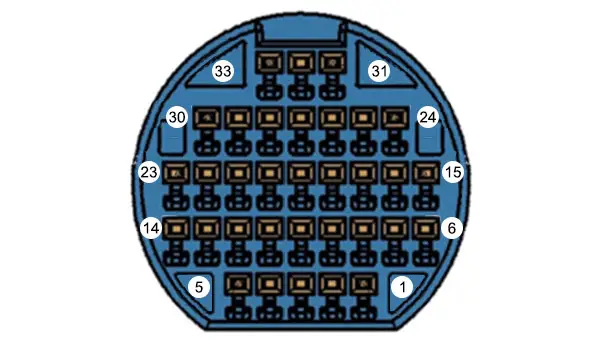

Manipular correctamente la cablería eléctrica del baipás [12114-B] durante la conexión a nivel del conector situado en la caja de velocidades automática de 8 marchas (AxN8).

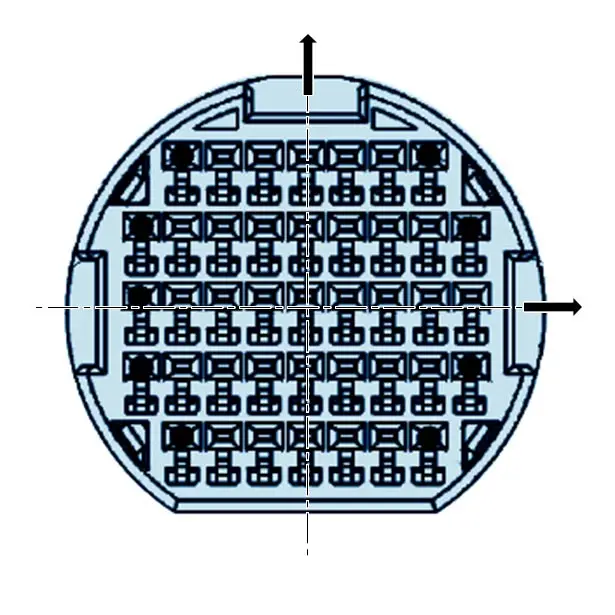

El conector está montado flotante en la caja de velocidades automática, aumentando el riesgo de problemas de conexión entre el conector macho de la caja de velocidades automática y el conector hembra de la cablería de derivación eléctrico (conexión axial) : Riesgo importante de torcer los terminales del conector macho de la caja de velocidades automática.

3.2. Cableado de derivación eléctrico ‎ [12101] de la caja de velocidades automática de ‎6 marchas

Manipular correctamente la cablería eléctrica del baipás [12101] durante la conexión a nivel del conector situado en la caja de velocidades automática de 6 marchas (Ax6).

El conector está montado flotante en la caja de velocidades automática, aumentando el riesgo de problemas de conexión entre el conector macho de la caja de velocidades automática y el conector hembra de la cablería de derivación eléctrico (conexión axial) : Riesgo importante de torcer los terminales del conector macho de la caja de velocidades automática.

3.3. Cableado de derivación eléctrico ‎ [12102-Z] para el calculador ESP

IMPERATIVO : Debido a un cambio en la sección de los cables eléctricos que componen las cablerías eléctricas del vehículo, utilizar la cablería eléctrica del baipás [12102-Z].

3.4. Cablería eléctrica del baipás [1290-C] para la caja de servicio inteligente (BSI1)

ATENCIÓN : Proceder con precaución al conectar/desconectar del conector 60 vías de la cablería eléctrica del baipás [1290-C] en la caja de servicio inteligente, este conector puede ser difícil de bloquear/desbloquear.
