Peugeot 308: Desmontaje - montaje : Calculador de caja de velocidades automática híbrido

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos (respetar la reglamentación vigente en el país correspondiente).

1. Sustitución sistemática de las piezas

2. Utillaje

Material : Útil de diagnosis.

3. Operaciones preliminares

ATENCIÓN : Colocar la palanca de velocidades por impulsos en posición "Neutro" (Motor en marcha).

ATENCIÓN : En caso de sustitución del calculador de caja de velocidades automática híbrida, anotar el valor del contador de aceite usado (Seguir el proceso del útil de diagnóstico).

CADENA DE TRACCIÓN PHEV Y CAJA TIPO EATN8

ATENCIÓN : Realizar las operaciones que se deberán efectuar antes de desconectar la batería de servicio .

Desconectar las baterías de servicio (Según el procedimiento específico).

Desmontar la tapa-estilo motor .

4. Desmontaje

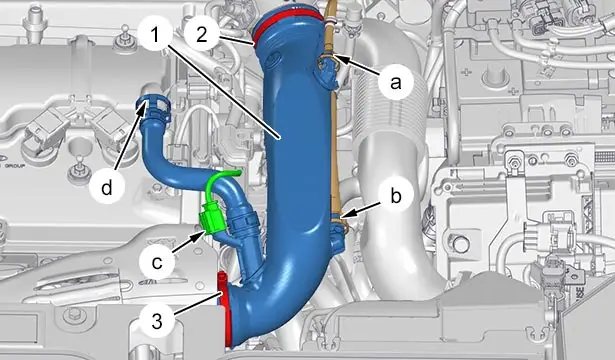

Desacoplar :

• El tubo de reciclado de los vapores de aceite (en "a")
• El tubo de reaspiración de vapores carburante (en "b")
• El tubo de reciclado de los vapores de aceite (en "d")

Desconectar el conector (en "c").

Aflojar las abrazaderas (2), (3).

Desmontar el conducto de admisión de aire ‎(1) del turbocompresor.

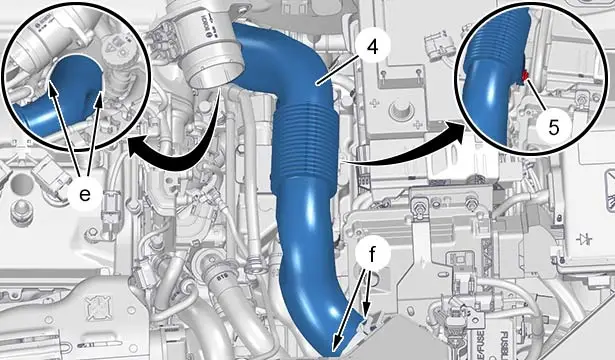

Aflojar el tornillo (5) sin quitarlo.

Desacoplar el racor de entrada de aire (4) (en "e", "f").

Desmontar :

• El racor de entrada de aire (4)
• El resonador de entrada de aire

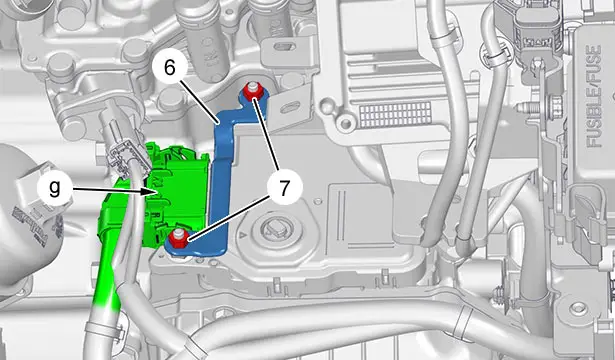

Desconectar el conector (en "g").

Desmontar :

• Las 2 tuercas (7)
• La patilla de fijación ‎(6)

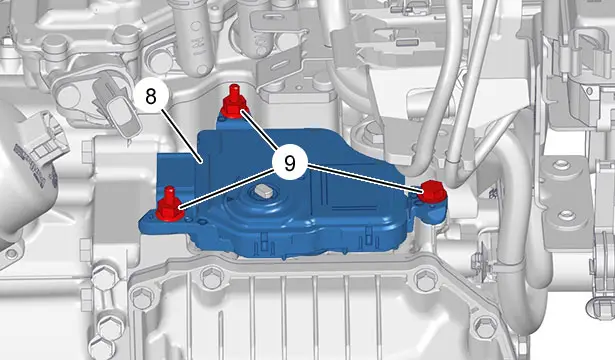

Desmontar :

• Los 3 tornillos (9)
• El calculador (8) de caja de velocidades automática híbrida

Desconectar el conector del haz de cables eléctrico ‎ interno en la caja de velocidades automática híbrida ‎.

Desmontar la junta de estanqueidad ‎ del conector de la cablería eléctrica ‎.

5. Montaje

ATENCIÓN : Respetar los pares de apriete .

5.1. Junta de estanqueidad ‎ del conector de la cablería eléctrica ‎

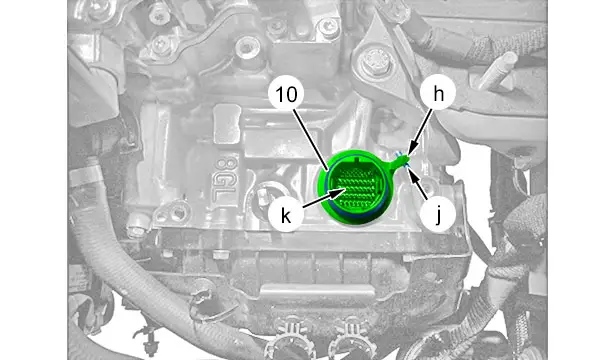

Montar la junta de estanqueidad ‎(10) nueva del conector de la cablería eléctrica ‎ (en "k").

Comprobar :

• El estado del conector de la cablería eléctrica ‎
• El posicionamiento del conector de la cablería eléctrica ‎ en el cárter ‎ de la caja de cambios automática híbrida ‎ (Guía "h" en la muesca "j")

5.2. Calculador de caja de velocidades automática híbrida

Precauciones a adoptar :

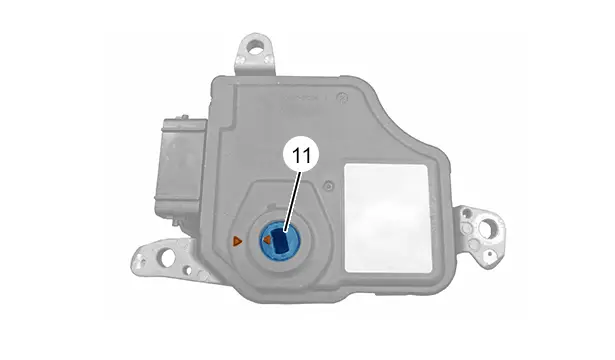

• Controlar que el eje de selección de velocidades (11) está en posición neutra
• Alinear las ‎2 marcas de posición "Neutra" del calculador ‎(8) de la caja de velocidades automática híbrida ‎

NOTA : El calculador ‎(8) de caja de velocidades automática híbrida ‎ nueva se entrega en posición "Neutra".

ATENCIÓN : Durante el montaje del calculador de caja de cambios automática híbrida, posicionar correctamente el conector con la base de la cablería en la caja de cambios automática híbrida para evitar el deterioro de los contactores del terminal.

Montar de nuevo :

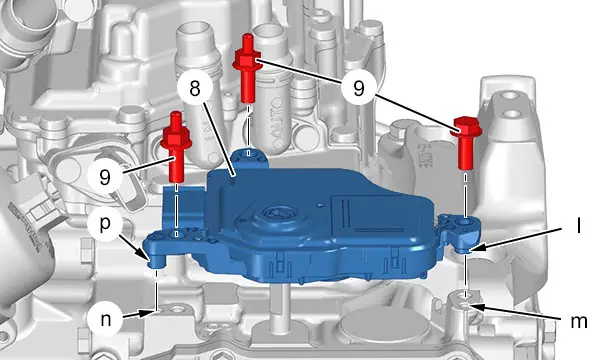

• El calculador (8) de caja de velocidades automática híbrida (Posicionadores ‎"l", "p" en las muescas ‎"m", "n")
• Los 3 tornillos (9)

Volver a conectar el conector (en "g").

Montar de nuevo :

• La patilla de fijación ‎(6)
• Las 2 tuercas (7)
• El resonador de entrada de aire

Acoplar el racor de entrada de aire (4) (en "e", "f").

Montar de nuevo :

• El tornillo (5)
• El conducto de admisión de aire (1) del turbocompresor

Apretar las abrazaderas (2), (3).

Volver a conectar el conector (en "c").

Acoplar :

• El tubo de reciclado de los vapores de aceite (en "a")
• El tubo de reaspiración de vapores carburante (en "b")
• El tubo de reciclado de los vapores de aceite (en "d")

6. Operaciones complementarias

Montar la tapa-estilo motor .

CADENA DE TRACCIÓN PHEV Y CAJA TIPO EATN8

ATENCIÓN : Realizar las operaciones que se deberán efectuar después de desconectar la batería de servicio .

Conectar las baterías de servicio (Según el procedimiento específico).

7. Control

Controlar el paso de todas las relaciones de velocidades de la caja.

En caso de sustitución del calculador ‎(8) de caja de velocidades automática híbrida ‎, efectuar las operaciones siguientes :

• Registrar el valor del contador de desgaste de aceite ‎ en el nuevo calculador ‎(8) de caja de velocidades automática híbrida ‎
• Efectuar una iniciación de los auto-adaptativos
• Efectuar un aprendizaje de las electroválvulas y de los reguladores de presión de aceite
• Efectuar un aprendizaje de la posición "Neutra" de la palanca de velocidades por impulsos ‎

Para todas estas operaciones, seguir el procedimiento ; Con la ayuda del útil de diagnosis .
