Peugeot 308: Desmontaje - montaje : Caja de unión

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos(respetar la reglamentación vigente en el país correspondiente).

1. Operaciones preliminares

Desmontar el cubremotor de la máquina eléctrica de tracción.

IMPERATIVO : Poner el vehículo sin tensión .

2. Desmontaje

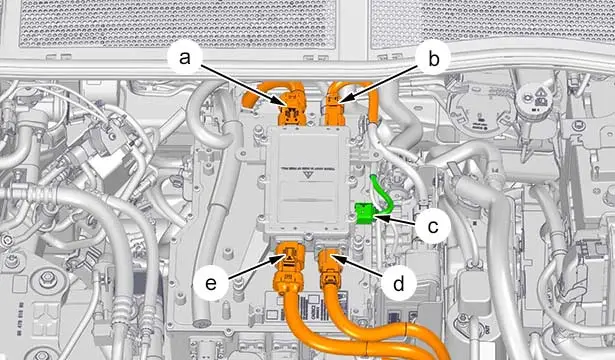

Desconectar :

• La caja de unión (en "a")
• El conector del calentador de agua eléctrico(en "b")
• El conector del compresor de refrigeración eléctrico(en "d")
• El conector del conjunto cargador integrado/convertidor de tensión continua(en "e")
• El conector(en "c")

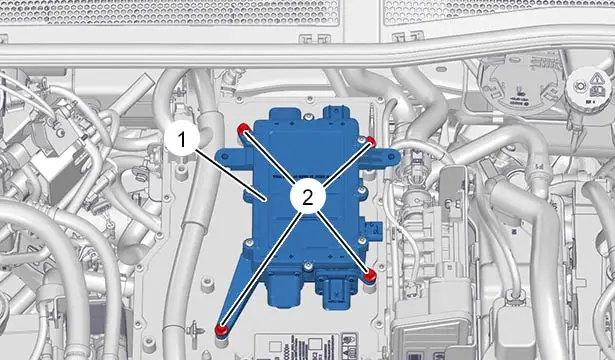

Desmontar :

• Los 4 tornillos (2)
• La caja de unión (1)

3. Montaje

ATENCIÓN : Respetar los pares de apriete .

Montar de nuevo :

• La caja de unión (1)
• Los 4 tornillos (2)

Volver a conectar :

• El conector(en "c")
• El conector del conjunto cargador integrado/convertidor de tensión continua(en "e")
• El conector del compresor de refrigeración eléctrico(en "d")
• El conector del calentador de agua eléctrico(en "b")
• La caja de unión (en "a")

4. Operaciones complementarias

IMPERATIVO : Poner el vehículo bajo tensión .

Montar el cubremotor de la máquina eléctrica de tracción.
