Peugeot 308: Desmontaje - montaje : Radiador del circuito de refrigeración de la cadena de tracción eléctrica

IMPERATIVO : Respetar las consignas de seguridad y de limpieza .

IMPERATIVO : Todo el personal que intervenga en un vehículo equipado con baterías de tracción debe haber recibido una formación específica en vehículos eléctricos y estar habilitado para intervenir en estos vehículos(respetar la reglamentación vigente en el país correspondiente).

1. Operaciones preliminares

Colocar el vehículo sobre un puente elevador de 2 columnas.

ATENCIÓN : Realizar las operaciones que se deberán efectuar antes de desconectar la batería de servicio .

Desconectar las baterías de servicio (Según el procedimiento específico ).

Vaciar el circuito de refrigeración de la cadena de tracción eléctrica .

Desmontar :

• El motoventilador
• La armadura superior del paragolpes delantero
• El módulo de entrada de aire pilotado

2. Desmontaje

ATENCIÓN : No abrir el circuito de fuga refrigerante.

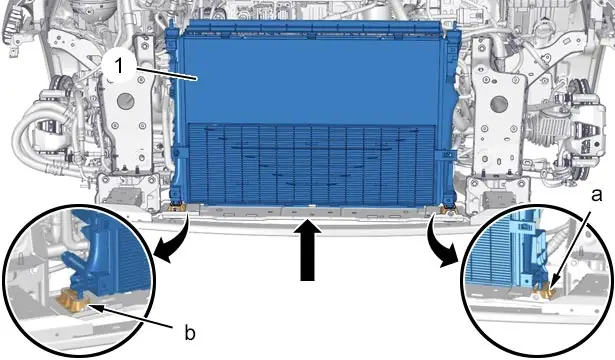

Levantar unos centímetros el conjunto (1) condensador de refrigeración / radiador del circuito de refrigeración del tren motriz eléctrico(según la flecha ).

Desenganchar los tetones ‎(en "a","b").

ATENCIÓN : No dañar las aletas del condensador de refrigeración (3).

Desacoplar el condensador de refrigeración (3) del radiador (2) del circuito de refrigeración de la cadena de tracción eléctrica(en "c" y "d") (Según las flechas ).

Desenganchar las patas ‎ del condensador de refrigeración ‎(3)(en "e").

Apartar el condensador de refrigeración ( 3)(según la flecha ).

Desmontar el radiador ‎ (2) del circuito de refrigeración de la cadena de tracción eléctrica.

3. Montaje

ATENCIÓN : Respetar los pares de apriete.

Pares de apriete :

• Elementos del circuito del aire acondicionado
• Sistema de refrigeración

ATENCIÓN : No dañar las aletas del condensador de refrigeración (3).

Montar el radiador ‎ (2) del circuito de refrigeración de la cadena de tracción eléctrica.

Enganchar las patas ‎ del condensador de refrigeración ‎(3)(en "e").

Acoplar el condensador de refrigeración (3) al radiador (2) del circuito de refrigeración de la cadena de tracción eléctrica(en "c" y "d") (Según las flechas ).

Reposicionar el conjunto condensador de refrigeración / radiador (2) del circuito de refrigeración del tren motriz eléctrico(en "a","b").

4. Operaciones complementarias

Montar de nuevo :

• El módulo de entrada de aire pilotado
• La armadura superior del paragolpes delantero
• El motoventilador

ATENCIÓN : Realizar las operaciones que se deberán efectuar después de desconectar la batería de servicio .

Conectar las baterías de servicio (Según el procedimiento específico ).

Proceder a la desgasificación del circuito de refrigeración de la cadena de tracción eléctrica .

Poner el vehículo sobre sus ruedas.
